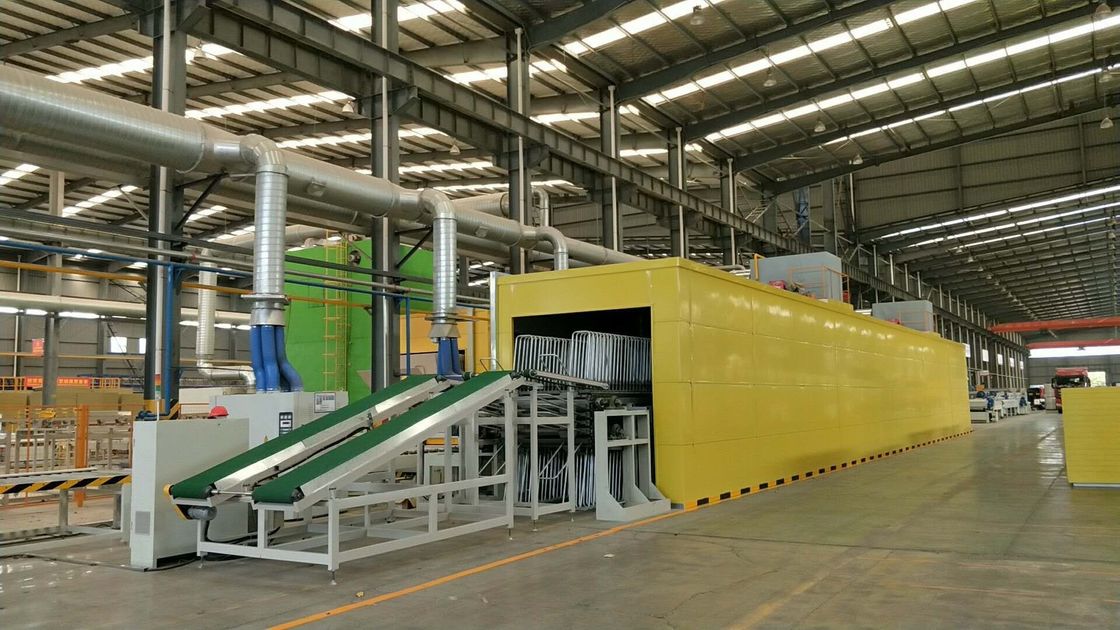

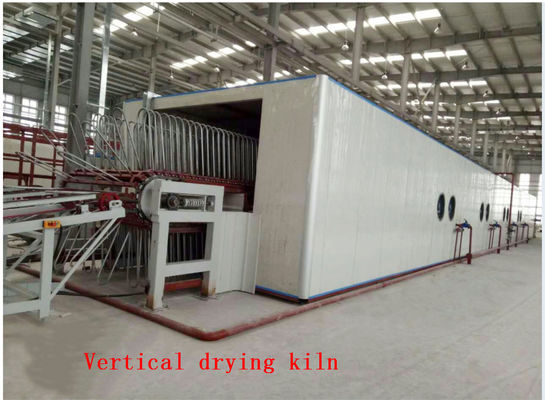

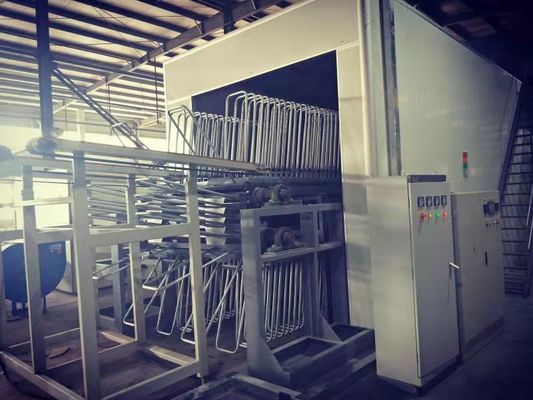

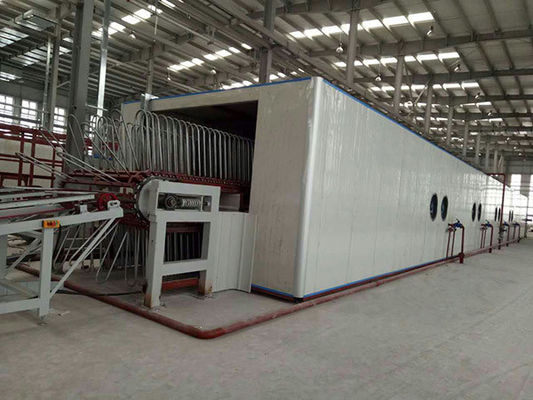

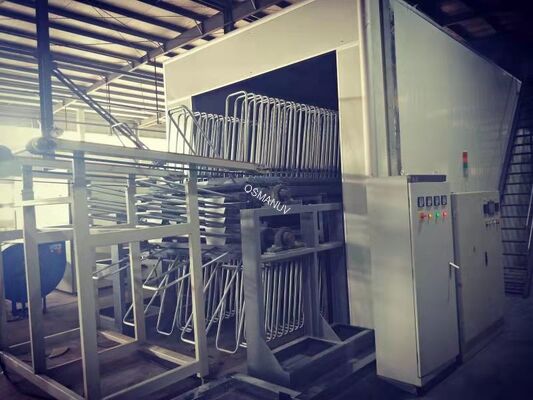

मिश्रित पैनलों और फर्नीचर बोर्डों के लिए उच्च दक्षता वाली जेड-फोल्ड सुखाने की लाइन - अधिकतम थ्रूपुट और ऊर्जा बचत
हमारी उच्च दक्षता वाली Z-Fold सुखाने की लाइन को लेपित और लेमिनेट किए गए पैनलों के निरंतर, उच्च मात्रा में सुखाने के लिए डिज़ाइन किया गया है।यह नाटकीय रूप से एक कॉम्पैक्ट पदचिह्न के भीतर पैनलों के निवास समय को बढ़ाता है, पानी आधारित या सॉल्वेंट आधारित कोटिंग्स, पेंट्स और चिपकने वालों के पूर्ण और समान उपचार सुनिश्चित करता है। यह डिजाइन गर्मी हस्तांतरण को अनुकूलित करता है और उन्नत गर्मी वसूली को शामिल करता है,पारंपरिक सीधी रेखा सुखाने की तुलना में उच्च ऊर्जा दक्षता और संचालन लागत में महत्वपूर्ण कमी के लिए अग्रणी.
तकनीकी विनिर्देश
| पैरामीटर |
विवरण/श्रेणी |
| मॉडल श्रृंखला |
ZF-DL-HP श्रृंखला (अनुकूलन योग्य) |
| पैनल का अधिकतम आकार (WxL) |
1300 मिमी x 2800 मिमी (अनुकूलित) |
| कन्वेयर प्रणाली |

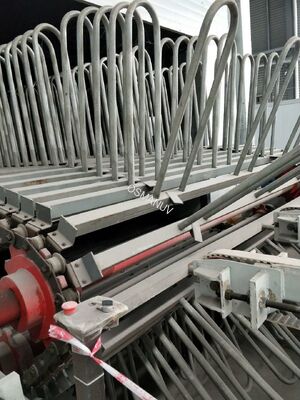

ज़ेड-फोल्ड (मल्टी-टियर) चेन कन्वेयर |
| ताप पद्धति |
अप्रत्यक्ष गैस/डीजल, विद्युत या भाप (अनुकूलित) |
| सूखने का तापमान |
परिवेश - 120°C (क्षेत्रों में समायोज्य) |
| ताप स्रोत शक्ति |
600,000 - 1,200,000 kcal/h (अनुकूलन योग्य) |
| नियंत्रण प्रणाली |
टचस्क्रीन एचएमआई के साथ केंद्रीकृत पीएलसी |
| लाइन गति |
0.5 - 5.0 मी/मिनट (परिवर्तनीय) |
| इन्सुलेशन |
उच्च घनत्व वाले खनिज ऊन के लिए इष्टतम थर्मल दक्षता |
उत्पादन लाइन की संरचना
पैनल लोडिंग/ऑटो फीड → प्री-ड्राइंग सेक्शन (एयर चाकू/आईआर) → मुख्य जेड-फोल्ड ड्राईंग टनल → कूलिंग सेक्शन → अनलोडिंग/स्टैकिंग स्टेशन
आवेदन
चित्रित फर्नीचर बोर्डों (एमडीएफ, कण बोर्ड), लेमिनेटेड कम्पोजिट पैनलों, लेपित सजावटी दीवार पैनलों और दरवाजा की खाल को खत्म करने के बाद सूखने के लिए आदर्श।
अनुकूलन विकल्प
यह लाइन अत्यधिक अनुकूलन योग्य है. प्रमुख विकल्पों में सुखाने के स्तरों की संख्या (कुल रहने के समय को समायोजित करने के लिए), आपकी सुविधा की उपयोगिताओं से मेल खाने के लिए विशिष्ट हीटिंग स्रोत,विशिष्ट कोटिंग्स के लिए अनुकूलित आंतरिक वायु प्रवाह डिजाइन, और अपस्ट्रीम कोटिंग मशीनों के साथ एकीकरण।
प्रमुख विशेषताएं
- अंतरिक्ष-बचत डिजाइन: Z-fold कन्वेयर न्यूनतम फर्श क्षेत्र के भीतर सुखाने की लंबाई को अधिकतम करता है
- समान और सुसंगत सुखानेः बहु-क्षेत्र तापमान नियंत्रण सभी पैनलों में समान गर्मी वितरण सुनिश्चित करता है
- उच्च ऊर्जा दक्षताः गर्म हवा का पुनर्मूल्यांकन और उत्कृष्ट इन्सुलेशन ऊर्जा की खपत को 35% तक कम करता है
- मजबूत निर्माण: भारी-भरकम चेन कन्वेयर भारी पैनलों को स्थिरता के साथ संभालता है
- आसान रखरखावः व्यापक प्रवेश द्वार और मॉड्यूलर कक्ष डिजाइन सफाई और सेवा को सरल बनाते हैं
सहायता एवं सेवाएं
- लेआउट डिजाइन से लेकर कमीशन तक टर्नकी प्रोजेक्ट प्रबंधन
- साइट पर स्थापना पर्यवेक्षण और व्यापक ऑपरेटर प्रशिक्षण
- वार्षिक निवारक रखरखाव अनुबंध और 24/7 दूरस्थ तकनीकी सहायता
- मूल स्पेयर पार्ट्स की गारंटी आपूर्ति
पैकिंग और शिपिंग
मुख्य खंडों (कक्षों, कन्वेयर) को पहले से इकट्ठा किया जाता है और मजबूत, समुद्री जहाजों में भेज दिया जाता है। विद्युत पैनल और संवेदनशील उपकरण पानी के प्रतिरोधी बक्से में अलग से पैक किए जाते हैं।सभी शिपमेंट में विस्तृत पैकिंग सूची शामिल है, असेंबली ड्राइंग, और स्थापना मैनुअल।
अक्सर पूछे जाने वाले प्रश्न
एक सीधी सुरंग ड्रायर की तुलना में Z-Fold डिजाइन ऊर्जा कैसे बचाता है?
ऊर्ध्वाधर स्टैकिंग एक सील कक्ष के भीतर उत्कृष्ट गर्मी स्तरीकरण और पुनर्चक्रण की अनुमति देती है, जिससे पर्यावरण में गर्मी का नुकसान कम हो जाता है।कॉम्पैक्ट डिजाइन से पृथक्करण की आवश्यकता वाले सतह क्षेत्र को भी कम किया जाता है.
क्या यह लाइन विभिन्न कठोरता तापमान आवश्यकताओं वाले पैनलों को संभाल सकती है?
हाँ. स्वतंत्र रूप से नियंत्रित हीटिंग क्षेत्रों आप एक अनुकूलित तापमान प्रोफ़ाइल बनाने के लिए अनुमति देते हैं, प्रवेश द्वार पर उच्च तापमान के साथ और बाहर निकलने पर कम,चरणबद्ध उपचार के लिए उपयुक्त.
अनुकूलित लाइन के लिए विशिष्ट नेतृत्व समय क्या है?
लीड समय अनुकूलन के स्तर और विनिर्देशों के आधार पर भिन्न होता है। एक मानक विन्यास आम तौर पर आदेश की पुष्टि से शिपमेंट तक 10-12 सप्ताह होता है।
