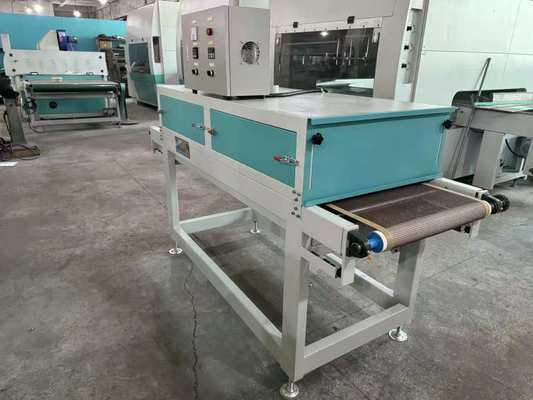

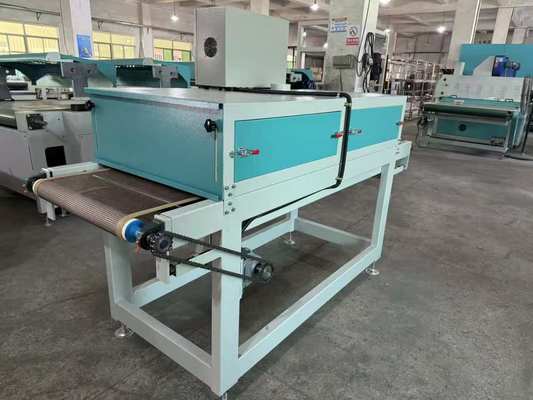

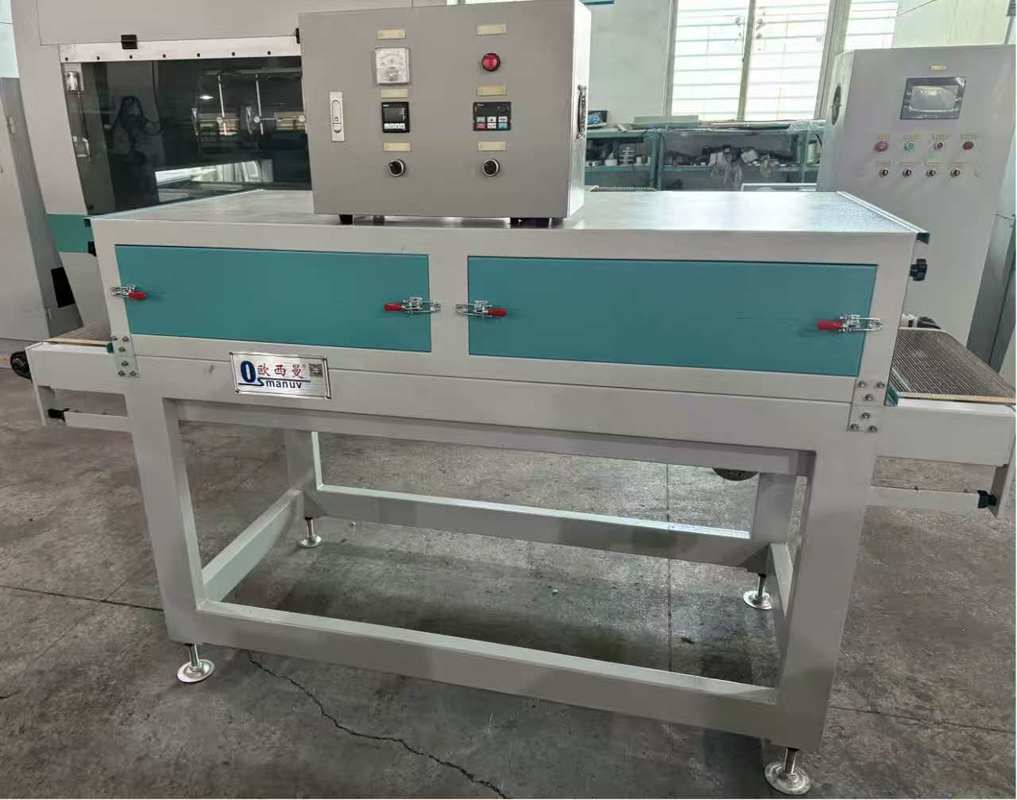

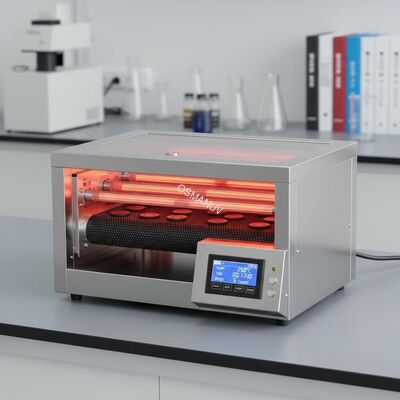

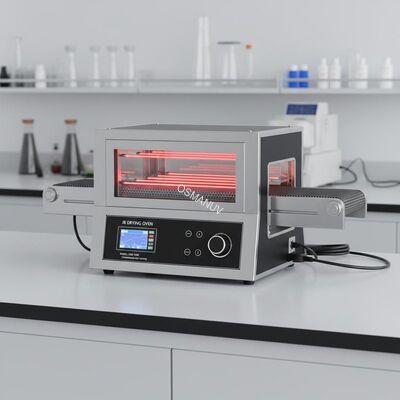

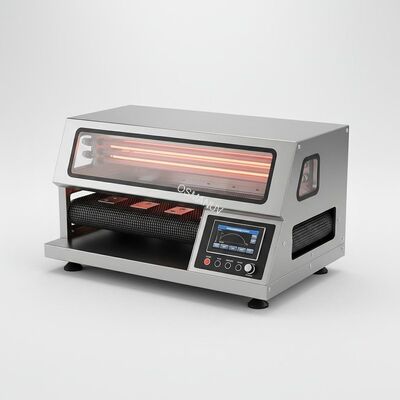

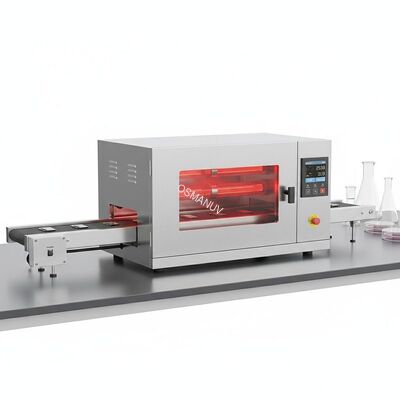

निरंतर अनुसंधान एवं विकास परीक्षण के लिए कन्वेयर के साथ कॉम्पैक्ट प्रोग्राम करने योग्य आईआर ड्राईंग ओवन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OSMANUV |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | ओएसएम-आईआर-600 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 30 ~ 40 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | बातचीत |
|
विस्तार जानकारी |
|||
| तापन तापमान: | 0-200 ℃ | प्रकार: | सूखने की मशीन |
|---|---|---|---|
| चौड़ाई: | 400 मिमी | ताप तत्व सामग्री: | क्वार्टज़ या सिरेमिक |
| गारंटी: | 1 वर्ष | संरक्षा विशेषताएं: | ज़्यादा गरम होने से सुरक्षा, आपातकालीन रोक |
| ऊंचाई: | 1300 मिमी | तापन विधि: | अवरक्त |
उत्पाद विवरण
निरंतर अनुसंधान एवं विकास परीक्षण के लिए कन्वेयर के साथ कॉम्पैक्ट प्रोग्राम करने योग्य आईआर ड्राईंग ओवन
उत्पादन लाइन की संरचना
इस कॉम्पैक्ट निरंतर अनुसंधान एवं विकास लाइन में निम्नलिखित शामिल हैंः
- परिवर्तनीय गति के इनफ्यूड कन्वेयर200-600 मिमी चौड़ाई, 0.2-5 मीटर/मिनट गति सीमा

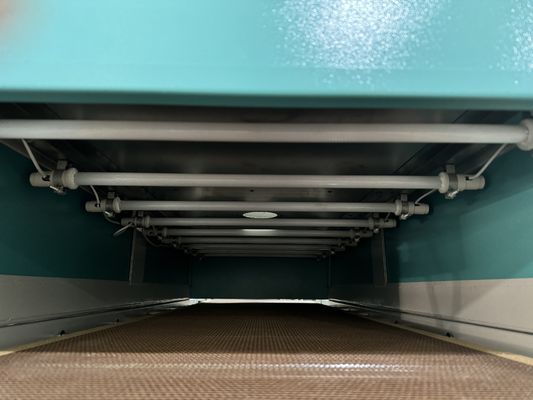

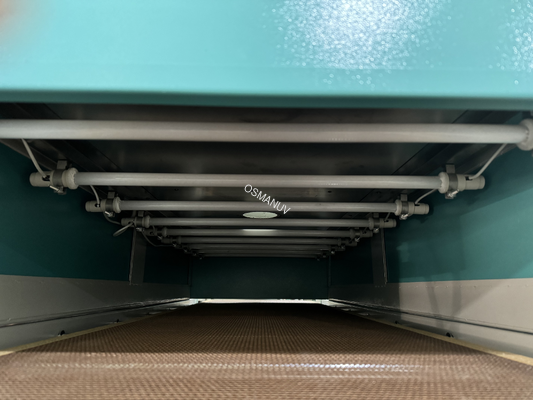

- विनिमेय आईआर हीटिंग मॉड्यूलमध्यम तरंग या लघु तरंग उत्सर्जक, त्वरित स्वैप डिजाइन
- बहु-क्षेत्र तापमान नियंत्रण2 से 4 स्वतंत्र रूप से नियंत्रित हीटिंग जोन
- समायोज्य दीपक ऊंचाई तंत्रप्रति क्षेत्र 50-200 मिमी ऊर्ध्वाधर समायोजन
- परिवर्तनीय गति पंखे के साथ निकास हुड️ नमी हटाने, तापमान प्रतिक्रिया
- आउटफीड कूलिंग कन्वेयरपरिवेश वायु शीतलन खंड, 0.5-2 मीटर की लंबाई

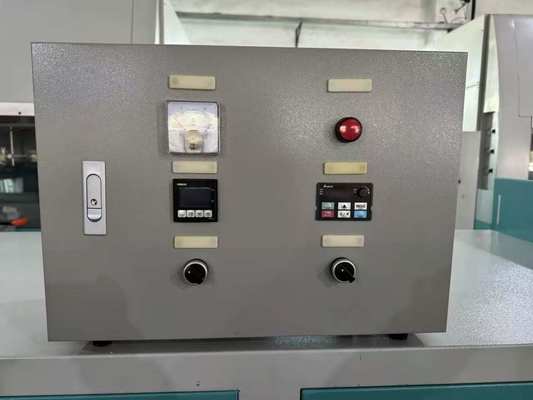

- पीएलसी नियंत्रण प्रणालीसीमेंस या एलन-ब्रैडली, 7 "एचएमआई, 100+ नुस्खा भंडारण
- डेटा लॉगिंग इंटरफ़ेसयूएसबी, ईथरनेट, वास्तविक समय पैरामीटर रिकॉर्डिंग
- वैकल्पिक दृष्टि निरीक्षणएकसमानता के लिए इनलाइन गुणवत्ता जांच
- लॉकिंग रोलर्स के साथ मोबाइल कार्टप्रयोगशाला और पायलट लाइन के बीच आसानी से पुनर्स्थापना
सभी उत्पाद संपर्क भाग SUS304 स्टेनलेस स्टील से बने हैं।
उत्पाद का अवलोकन
यहकन्वेयर के साथ कॉम्पैक्ट प्रोग्राम करने योग्य आईआर सुखाने की भट्ठीबेंचटॉप बैच सुखाने और पूर्ण पैमाने पर उत्पादन के बीच की खाई को पाटता है।निरंतर अनुसंधान एवं विकास परीक्षण, छोटे बैचों का पायलट उत्पादन और प्रक्रिया सत्यापनट्रे, कंटेनर, कोने के रक्षक और कस्टम मोल्ड फाइबर के आकार सहित पल्स मोल्ड उत्पादों का।
बैच ओवन के विपरीत जहां प्रत्येक नमूना व्यक्तिगत रूप से संसाधित किया जाता है,यह निरंतर प्रणाली उत्पादों को एक कन्वेयर पर लोड करने और एक नियंत्रित गति पर आईआर हीटिंग क्षेत्र से गुजरने की अनुमति देती है जो उत्पादन स्थितियों का सटीक अनुकरण करती हैवैरिएबल बेल्ट स्पीड (0.2-5 m/min) और समायोज्य दीपक ऊंचाई (50-200 mm) सुखाने के समय और तीव्रता पर स्वतंत्र नियंत्रण प्रदान करती है।
कन्वेयर दो मोड में काम करता हैः
- सिंगल-पास मोडनिरंतर उत्पादन सिमुलेशन के लिए उत्पाद एक बार आईआर लैंप के नीचे जाते हैं
- पुनर्नवीनीकरण मोड✓ उत्पादों को कई बार फ़ीड में वापस जाने के लिए, मोटे उत्पादों के लिए आदर्श है जिन्हें अधिक समय तक सूखने की आवश्यकता होती है
ओवन में 2-4 स्वतंत्र रूप से नियंत्रित हीटिंग जोन होते हैं, जिनमें से प्रत्येक का अपना आईआर लैंप ऊंचाई समायोजन होता है। यह शोधकर्ताओं को अनुकूलित सुखाने के प्रोफाइल बनाने की अनुमति देता हैः उदाहरण के लिए,आरंभिक नमी हटाने के लिए क्षेत्र 1 में उच्च तीव्रता, क्षेत्र 2 में नरम खत्म के लिए कम तीव्रता, और क्षेत्र 3 में ठंडा।
कॉम्पैक्ट आकार (लगभग 2-3 मीटर की कुल लंबाई) अधिकांश प्रयोगशाला स्थानों में फिट बैठता है जबकि पूर्ण उत्पादन लाइनों तक स्केल अप के लिए यथार्थवादी निरंतर सुखाने के डेटा प्रदान करता है।पूरी प्रणाली को लॉक रोलर्स के साथ एक मोबाइल कार्ट पर लगाया गया है, ताकि जरूरत पड़ने पर इसे अनुसंधान एवं विकास प्रयोगशाला और पायलट उत्पादन क्षेत्र के बीच स्थानांतरित किया जा सके।
तकनीकी विनिर्देश
| पैरामीटर | मूल्य / सीमा |
|---|---|
| कन्वेयर बेल्ट की चौड़ाई | 200 / 300 / 400 / 600 मिमी (अनुकूलित) |
| कन्वेयर बेल्ट की गति | 0.2 - 5 मीटर/मिनट (सर्वो या इन्वर्टर नियंत्रित) |
| बेल्ट सामग्री | पीटीएफई जाल / स्टेनलेस स्टील जाल / श्रृंखला (अनुकूलित) |
| ताप क्षेत्रों की संख्या | 2 / 3 / 4 क्षेत्र (अनुकूलन योग्य) |
| क्षेत्र के अनुसार आईआर दीपक प्रकार | मध्यम तरंग (2.0-4.0 μm) या लघु तरंग (0.8-1.4 μm) (अनुकूलित) |
| कुल आईआर शक्ति | 1 - 8 किलोवाट (अनुकूलित) |
| प्रति क्षेत्र शक्ति | 0.5 - 2 किलोवाट (स्वतंत्र रूप से नियंत्रित) |
| दीपक ऊंचाई समायोजन | 50-200 मिमी प्रति क्षेत्र (मैनुअल या मोटर चालित) |
| तापमान सीमा (क्षेत्र वायु) | 40 - 200°C (क्षेत्र-स्वतंत्र) |
| कन्वेयर की लंबाई (कुल) | 1.5 - 3.5 मीटर (अनुकूलित) |
| हीटिंग जोन की लंबाई | 0.5 - 1.5 मीटर (क्षेत्रों की संख्या के आधार पर) |
| शीतलन क्षेत्र की लंबाई | 0.5 - 1.5 मीटर (वैकल्पिक) |
| उत्पादन क्षमता | 50 - 500 पीसी/घंटा (उत्पाद के आधार पर) |
| नियंत्रण प्रणाली | सीमेंस या एलन-ब्रैडली पीएलसी, 7-10 "एचएमआई, 100+ व्यंजनों |
| डेटा लॉगिंग | यूएसबी, ईथरनेट, वास्तविक समय पैरामीटर रिकॉर्डिंग |
| विद्युत आपूर्ति | 220V / 380V, 50/60Hz, एकल या तीन चरण (अनुकूलित) |
| आयाम (L×W×H) | 2.5×0.8×1.5 मीटर (अनुकूलित) |
| वजन | 150 - 400 किलोग्राम |
| सामग्री | SUS304 स्टेनलेस |
| सुरक्षा सुविधाएँ | आपातकालीन स्टॉप, सुरक्षा गार्ड, अतितापमान संरक्षण |
आवेदन
- कस्टम पल्स मोल्ड उत्पादों के छोटे बैचों (500-5000 टुकड़े) का पायलट उत्पादन
- पूर्ण पैमाने पर उत्पादन लाइन में निवेश करने से पहले प्रक्रिया सत्यापन
- बेल्ट गति बनाम सुखाने की गुणवत्ता के तुलनात्मक अध्ययन
- नए उत्पाद ज्यामिति के लिए सुखाने प्रोफाइल का विकास
- ग्राहकों और ऑपरेटरों के लिए प्रशिक्षण और प्रदर्शन
- उत्पादन के नमूनों का गुणवत्ता नियंत्रण परीक्षण
- बैरियर-कोटेड पल्स उत्पादों पर कोटिंग ड्राईंग के लिए अनुसंधान एवं विकास
अनुकूलन विकल्प
पायलट और आर एंड डी अनुप्रयोगों के लिए व्यापक अनुकूलनः
- अनुकूलन योग्य बेल्ट चौड़ाई200 से 600 मिमी तक
- ताप क्षेत्रों की अनुकूलन योग्य संख्यास्वतंत्र नियंत्रण वाले 2, 3 या 4 क्षेत्र
- अनुकूलन योग्य बेल्ट प्रकारपीटीएफई जाल (गैर चिपकने वाला), स्टेनलेस स्टील जाल (उच्च तापमान) या चेन कन्वेयर (भारी उत्पाद)
- क्षेत्र के अनुसार अनुकूलन योग्य आईआर लैंप का प्रकारविभिन्न क्षेत्रों में मध्यम तरंग और लघु तरंग मिश्रण
- अनुकूलन योग्य कन्वेयर की लंबाईशीतलन क्षेत्र, लोडिंग स्टेशन या स्टैकिंग यूनिट जोड़ें
- अनुकूलन योग्य पुनर्चक्रण मोडमैन्युअल उत्पाद वापसी या स्वचालित पुनर्चक्रण कन्वेयर
- अनुकूलन योग्य निकास प्रणालीकार्बन फिल्टर के साथ मैनुअल डम्पर या चर गति वाले पंखे
- अनुकूलन योग्य नियंत्रण प्रणालीदूरस्थ पहुंच के साथ बुनियादी पीएलसी या उन्नत
- अनुकूलन योग्य डेटा लॉगिंगएमईएस एकीकरण, क्लाउड रिपोर्टिंग, बैच ट्रेसेबिलिटी
- अनुकूलन योग्य वोल्टेज और आवृत्तिकिसी भी वैश्विक स्थान के लिए
प्रमुख विशेषताएं
- निरंतर संचालनप्रयोगशाला पैमाने पर उत्पादन सुखाने की स्थिति का अनुकरण करता है
- परिवर्तनीय कन्वेयर गति️ 0.2-5 मीटर/मिनट की सीमा सटीक ठहराव समय नियंत्रण के लिए
- बहु-क्षेत्र स्वतंत्र नियंत्रणअनुकूलित सुखाने प्रोफाइल (उच्च गर्मी → परिष्करण → शीतलन) बनाना
- प्रति क्षेत्र समायोज्य दीपक ऊंचाईप्रत्येक चरण के लिए स्वतंत्र तीव्रता अनुकूलन
- विनिमेय आईआर लैंपविभिन्न उत्पादों के लिए मध्यम तरंग और लघु तरंग के बीच स्वैप
- कॉम्पैक्ट पदचिह्न२-३ मीटर की कुल लंबाई, प्रयोगशाला या पायलट प्लांट में फिट होती है
- मोबाइल डिजाइनप्रयोगशाला और उत्पादन के बीच आसानी से स्थानांतरित करने के लिए लॉकिंग रोलर्स
- वास्तविक समय में डेटा लॉगिंगप्रत्येक बैच के लिए बेल्ट गति, क्षेत्र तापमान और शक्ति रिकॉर्ड करता है
- त्वरित परिवर्तनउत्पादों के बीच त्वरित पैरामीटर याद करने के लिए 100+ व्यंजनों
- दोहरी मोड संचालननिरंतर सिमुलेशन के लिए सिंगल-पास, विस्तारित सुखाने के लिए पुनर्चक्रण
- कम परिचालन लागतविकास के दौरान छोटे पैमाने पर सामग्री अपशिष्ट को कम करता है
- सुरक्षित संचालनपूर्ण सुरक्षा गार्ड, आपातकालीन रोक, अतिताप संरक्षण
सहायता और सेवाएं
- आजीवन निःशुल्क तकनीकी सहायताफोन, ईमेल, वीडियो कॉल
- साइट पर स्थापना और कमीशन२-३ दिन साइट पर शामिल
- ऑपरेटर प्रशिक्षणनिरंतर सुखाने के संचालन पर दो दिवसीय प्रशिक्षण
- दो साल की गारंटीकन्वेयर ड्राइव, आईआर मॉड्यूल, पीएलसी और सभी इलेक्ट्रॉनिक्स पर
- स्पेयर पार्ट्स आपूर्तितत्काल शिपिंग के लिए उपलब्ध बेल्ट, लैंप और सेंसर
- प्रक्रिया के विस्तार का समर्थनहमारे इंजीनियर अनुसंधान एवं विकास प्रोफाइल को उत्पादन लाइनों में स्थानांतरित करने में मदद करते हैं
- निःशुल्क नमूना परीक्षणअपने उत्पादों को भेजें; हम निरंतर सुखाने परीक्षण रिपोर्ट प्रदान करते हैं
- दूरस्थ निदानवास्तविक समय में समस्या निवारण के लिए वीपीएन एक्सेस
पैकिंग और शिपिंग
- निर्यात लकड़ी के बक्से में पैक, मॉड्यूलर वर्गों में भेज दिया (कन्वेयर वर्गों, ओवन मॉड्यूल, नियंत्रण कैबिनेट)
- इसमें शामिल हैंः अंग्रेजी मैनुअल, सीई प्रमाण पत्र, विद्युत योजनाएं, कैलिब्रेशन प्रमाण पत्र, उपकरण किट, स्पेयर पार्ट्स किट
- शिपिंगः एफओबी / सीआईएफ / डीएपी समुद्री मार्ग से, तत्काल घटकों के लिए हवाई माल
- नेतृत्व समयः मानक के लिए 30 दिन; पूरी तरह से अनुकूलित लाइनों के लिए 45-60 दिन
अक्सर पूछे जाने वाले प्रश्न
Q1: अनुसंधान एवं विकास में निरंतर कन्वेयर सुखाने से बैच सुखाने में क्या अंतर है?
A1: निरंतर सुखाने से उत्पादन स्थितियों का बेहतर अनुकरण होता है, जहां उत्पाद निरंतर गति से सुखाने की सुरंग से गुजरते हैं।यह आप अंतिम नमी सामग्री पर कन्वेयर गति (रहने का समय) के प्रभाव का अध्ययन करने के लिए अनुमति देता है, सूखी प्रोफाइल विकसित करें जो सीधे पूर्ण पैमाने पर लाइनों में स्थानांतरित होते हैं, और बैच प्रयोगों की तुलना में अधिक सटीक स्केल-अप डेटा उत्पन्न करते हैं।
Q2: क्या इस ओवन को पुनर्चक्रण संचालन (बहु-पास) के लिए कॉन्फ़िगर किया जा सकता है?
A2: हाँ. प्रणाली को मैनुअल रिटर्न कन्वेयर या स्वचालित रीसाइक्लिंग लूप के साथ कॉन्फ़िगर किया जा सकता है.पुनर्चक्रण मोड मोटे उत्पादों के लिए उपयोगी है जिन्हें एक-पास ओवन की लंबाई से अधिक सुखाने के समय की आवश्यकता होती हैनियंत्रण प्रणाली को स्वचालित रूप से पासों की गिनती करने के लिए प्रोग्राम किया जा सकता है।
प्रश्न 3: पायलट रन के लिए विशिष्ट उत्पादन क्षमता क्या है?
A3: क्षमता उत्पाद के आकार, बेल्ट चौड़ाई और गति पर निर्भर करती है। उदाहरण के लिएः 300 मिमी बेल्ट चौड़ाई, 1 मीटर/मिनट की गति, और 200 मिमी उत्पाद अंतराल प्रति घंटे लगभग 300 टुकड़े पैदा करता है।छोटे उत्पादों के लिए (eउदाहरण के लिए, कप वाहक), क्षमता 500 टुकड़े प्रति घंटे से अधिक हो सकती है।
Q4: क्या मैं एक ही ओवन का उपयोग विभिन्न उत्पाद आकारों के लिए कर सकता हूं?
A4: खुला कन्वेयर बेल्ट किसी भी उत्पाद के आकार को स्वीकार करता है जो बेल्ट चौड़ाई और ऊंचाई रिक्ति के भीतर फिट होता है। बहुत छोटे या अस्थिर उत्पादों के लिए,हम कस्टम उत्पाद घोंसले प्रदान करते हैं जो बेल्ट पर रखा जा सकता हैघोंसले के बीच परिवर्तन में 5 मिनट से भी कम समय लगता है।
Q5: बहु-क्षेत्र डिजाइन सुखाने की गुणवत्ता में कैसे सुधार करता है?
A5: विभिन्न सुखाने के चरणों में अलग-अलग परिस्थितियों की आवश्यकता होती है। क्षेत्र 1 तेजी से प्रारंभिक नमी को हटाने के लिए उच्च तीव्रता वाले लघु तरंग IR का उपयोग कर सकता है।क्षेत्र 2 को नरम परिष्करण के लिए कम शक्ति पर मध्यम तरंग आईआर का उपयोग कर सकता हैक्षेत्र 3 एक शीतलन खंड हो सकता है। यह चरणबद्ध दृष्टिकोण मामले को कठोर करने से रोकता है और उच्च गुणवत्ता वाले उत्पादों का उत्पादन करता है।
