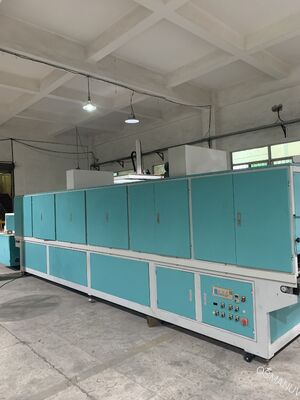

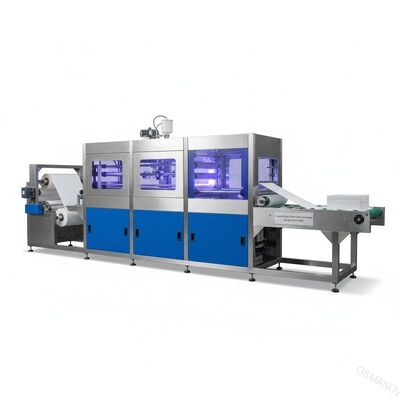

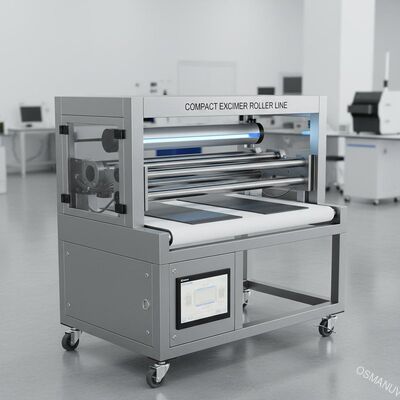

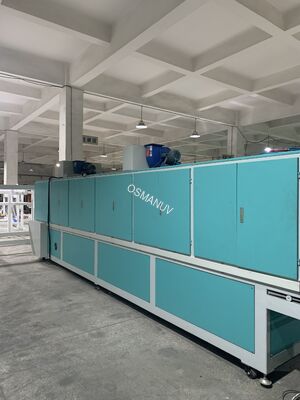

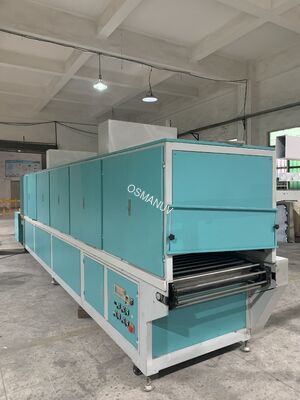

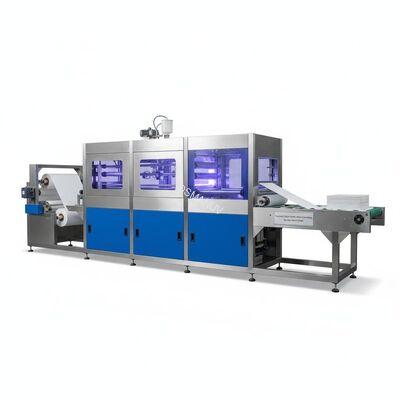

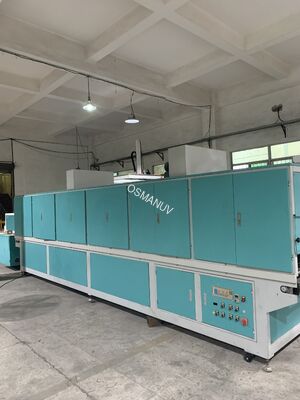

त्वचा-नरम पैनलों के लिए कॉम्पैक्ट हाई-ग्रेड एक्सीमर रोलर कोटिंग और क्यूरिंग लाइन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OSMANUV |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | ओएसएम-एफजी-1320 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 30 ~ 40 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | बातचीत |
|
विस्तार जानकारी |
|||
| विकिरण दूरी: | 50 मिमी (समायोज्य) | वोल्टेज आपूर्ति: | 380V 50HZ |
|---|---|---|---|
| आवेदन: | सूखी सतह पेंट | इलाज की गति: | 1-3s/समय |
| उत्पादन क्षमता: | उच्च नहीं | रफ़्तार: | 0-15 मी/मिनट |
| यूवी लैंप: | कुल 1 पीस | तरंग दैर्ध्यश्रेणी: | 1350 एनएम |
| प्रमुखता देना: | कॉम्पैक्ट एक्सीमर रोलर कोटिंग मशीन,त्वचा-नरम पैनलों के लिए यूवी उपचार लाइन,उच्च ग्रेड एक्सिमर सख्त करने वाली मशीन |
||
उत्पाद विवरण
त्वचा-मुलायम पैनलों के लिए कॉम्पैक्ट हाई-ग्रेड एक्साइमर रोलर कोटिंग और क्योरिंग लाइन
उत्पादन लाइन संरचना
यह कॉम्पैक्ट एक्साइमर रोलर कोटिंग और क्योरिंग लाइन विशेष रूप से त्वचा-नरम पैनलों के उच्च-ग्रेड, छोटे से मध्यम बैच के उत्पादन के लिए डिज़ाइन की गई है और इसमें शामिल हैं:
- धूल सफाई इकाई:सिंगल या डबल-साइड ब्रश और वैक्यूम क्लीनिंग स्टेशन कोटिंग लगाने से पहले सब्सट्रेट सतह की सफाई सुनिश्चित करता है
- परिशुद्धता सिंगल/डबल रोलर कोटिंग मशीन:समान कोटिंग अनुप्रयोग के लिए डोजिंग रोलर (क्रोम-प्लेटेड) और रबर एप्लिकेटर रोलर के साथ उच्च परिशुद्धता कोटिंग हेड
- इन्फ्रारेड लेवलिंग ज़ोन:एक्साइमर एक्सपोज़र से पहले अनुकूलित कोटिंग कवरेज के लिए 3-6 मीटर आईआर प्रवाह लेवलिंग अनुभाग
- मल्टी-लैंप नैनो एक्सीमर यूवी सिस्टम:सतह पोलीमराइजेशन के लिए 172nm/186-254nm तरंग दैर्ध्य पर संचालित एकीकृत एक्सीमर लैंप इकाई
- ऑक्सीजन निगरानी और नाइट्रोजन शुद्धिकरण प्रणाली:निष्क्रिय वातावरण को बनाए रखने के लिए स्वचालित नाइट्रोजन प्रवाह विनियमन के साथ वास्तविक समय O₂ सेंसर
- पारा यूवी अंतिम इलाज इकाई:पूरी गहराई से इलाज और सतह की संपत्ति में वृद्धि के लिए ब्रॉडबैंड मरकरी लैंप ऐरे
- रंग एचएमआई के साथ पीएलसी नियंत्रण प्रणाली:पैरामीटर नियंत्रण और रेसिपी भंडारण के लिए उपयोगकर्ता के अनुकूल टचस्क्रीन इंटरफ़ेस
- शीतलन/उम्र बढ़ने वाला क्षेत्र:उत्पाद स्टैकिंग से पहले वैकल्पिक फ़ोर्स्ड-एयर कूलिंग अनुभाग
- स्वचालित स्टैकिंग इकाई:तैयार पैनलों के लिए आउटफ़ीड संग्रह प्रणाली
उत्पाद अवलोकन
कॉम्पैक्ट हाई-ग्रेड एक्सीमर रोलर कोटिंग और क्योरिंग लाइन एक अंतरिक्ष-कुशल, पेशेवर फिनिशिंग सिस्टम है, जो प्रीमियम "स्किन-सॉफ्ट" स्पर्शनीय फिनिश की मांग करने वाले उच्च-स्तरीय फर्नीचर पैनल, कैबिनेट दरवाजे, सजावटी पैनल, एसपीसी फर्श और पीवीसी-लेमिनेटेड बोर्ड के निर्माताओं के लिए इंजीनियर किया गया है।
मुख्य तकनीक 172 एनएम एक्साइमर यूवी लैंप का उपयोग करती है, जो नाइट्रोजन-इनरेटेड वातावरण में, यूवी-इलाज योग्य कोटिंग की केवल सबसे ऊपरी सतह परत को पॉलिमराइज़ करती है, एक सूक्ष्म-झुर्रीदार संरचना बनाती है जो अल्ट्रा-मैट उपस्थिति (2-5 जीयू जितनी कम), एंटी-फिंगरप्रिंट गुण और एक शानदार त्वचा जैसी स्पर्श संवेदना प्रदान करती है।
कॉम्पैक्ट फ़ुटप्रिंट डिज़ाइन इस लाइन को बड़ी प्रणालियों की उत्पादकता और फिनिश गुणवत्ता को बनाए रखते हुए सीमित फर्श स्थान वाली सुविधाओं के लिए आदर्श बनाता है। सब्सट्रेट इनफ़ीड से तैयार पैनल स्टैकिंग तक पूरी तरह से स्वचालित संचालन के साथ, लाइन मैन्युअल हस्तक्षेप को कम करती है, श्रम लागत को कम करती है, और उच्च ग्रेड पैनल उत्पादों के लिए असाधारण, दोहराने योग्य सतह की गुणवत्ता प्रदान करती है।
तकनीकी निर्देश
| पैरामीटर | विशिष्टता/विवरण |
|---|---|
| मॉडल पदनाम | कॉम्पैक्ट श्रृंखला - पूरी तरह से अनुकूलन योग्य |
| सिस्टम प्रकार | रोलर कोटिंग + एक्साइमर यूवी + पारा यूवी इलाज |
| एक्सीमर वेवलेंथ | 172एनएम (प्राथमिक)/186-254एनएम (एज बैंडिंग के साथ संगत) |
| कार्य चौड़ाई | 600/1100/1320 मिमी (अनुकूलन योग्य) |
| कार्यशील मोटाई सीमा | 2 - 50 मिमी (सजावटी पैनलों के लिए 3 - 30 मिमी) |
| न्यूनतम पैनल लंबाई | 300 मिमी (10-30 मिमी मोटे पैनल के लिए 350 मिमी) |
| कन्वेयर गति | 0 - 20 मीटर/मिनट (वीएफडी के माध्यम से चरणरहित समायोज्य) |
| कोटिंग विधि | सिंगल या डबल रोलर कोटिंग (अनुकूलन योग्य) |
| कोटिंग प्रमुखों की संख्या | 1 - 2 (अनुकूलन योग्य) |
| एप्लिकेटर रोलर व्यास | Φ200 / Φ250 मिमी (अनुकूलन योग्य) |
| खुराक रोलर व्यास | Φ123 / Φ150 मिमी (अनुकूलन योग्य) |
| इन्फ्रारेड लेवलिंग लंबाई | 3 - 6 मीटर (अनुकूलन योग्य) |
| कोटिंग की मोटाई (गीला) | समायोज्य: 0.01 - 2.0 मिमी |
| समाप्त चमक स्तर (60°) | न्यूनतम 2-5 जीयू (अल्ट्रा-मैट) |
| सतह की कठोरता | पेंसिल की कठोरता 1H - 3H (कोटिंग फॉर्मूलेशन पर निर्भर) |
| फ़िंगरप्रिंट विरोधी प्रदर्शन | उत्कृष्ट - उंगलियों के निशान तेजी से छूटते हैं; सूक्ष्म-संरचित सतह दृश्यमान निशानों को कम करती है |
| खरोंच प्रतिरोध | मानक मैट यूवी कोटिंग्स से बेहतर |
| कुल स्थापित विद्युत | 35 - 80 किलोवाट (कॉन्फ़िगरेशन के आधार पर) |
| बिजली की आपूर्ति | 380V / 50Hz / 3-चरण (220V / 60Hz पर कॉन्फ़िगर करने योग्य) |
| संपीड़ित वायु दाब | 0.4 - 0.7 एमपीए |
| मशीन फ़ुटप्रिंट (L×W×H) | कॉम्पैक्ट डिज़ाइन: लगभग. 8,000-15,000 मिमी × 2,200 × 2,200 मिमी (चौड़ाई के आधार पर अनुकूलन योग्य) |
| ऑपरेशन ऊंचाई | 900 मिमी (±20 मिमी) |
| नियंत्रण प्रणाली | 7″ रंगीन टचस्क्रीन एचएमआई, रेसिपी भंडारण, उत्पादन डेटा लॉगिंग के साथ पीएलसी |
| सुरक्षा प्रमाणपत्र | CE प्रमाणित, ISO9001:2015 के अनुरूप |
अनुप्रयोग
सीमित फर्श स्थान के साथ प्रीमियम सतह फिनिश की आवश्यकता वाले उच्च श्रेणी के पैनल उत्पादों के लिए बिल्कुल सही:
- उच्च गुणवत्ता वाले फर्नीचर पैनल:लक्जरी आवासीय और वाणिज्यिक अनुप्रयोगों के लिए वार्डरोब, अलमारियाँ, टेबल, शेल्विंग इकाइयाँ
- किचन कैबिनेट दरवाजे:आधुनिक रसोई डिजाइनों के लिए अल्ट्रा-मैट, एंटी-फिंगरप्रिंट फिनिश
- सजावटी भवन पैनल:आंतरिक दीवार पैनल, कमरे के डिवाइडर, वाणिज्यिक स्थान परिष्करण सामग्री
- एसपीसी और डब्ल्यूपीसी फर्श:लक्जरी विनाइल और लकड़ी-प्लास्टिक मिश्रित फर्श उत्पादों के लिए टिकाऊ, खरोंच-प्रतिरोधी, नरम-स्पर्श वाली सतह
- पीवीसी और पीईटी/पीईटीजी लेमिनेटेड पैनल:विभिन्न सजावटी शीट सामानों के लिए मैट फ़िनिशिंग
- दरवाज़ा पैनल:आंतरिक और बाहरी दरवाजे की खाल के लिए प्रीमियम स्पर्शनीय सतह की आवश्यकता होती है
- छोटे से मध्यम बैच का उत्पादन:कस्टम फ़र्नीचर निर्माण, नौकरी-दुकान परिष्करण कार्य
- आरटीए फर्नीचर घटक:असेंबल करने के लिए तैयार फ्लैट-पैक फ़र्नीचर पैनलों के लिए सुसंगत, उच्च-गुणवत्ता वाली फ़िनिश की आवश्यकता होती है
अनुकूलन विकल्प
कॉम्पैक्ट सिस्टम हैअत्यधिक अनुकूलन योग्यविशिष्ट उत्पादन आवश्यकताओं, पैनल प्रकारों और उपलब्ध फर्श स्थान को फिट करने के लिए। अनुकूलन विकल्पों में शामिल हैं:
- विशिष्ट पैनल आयामों और सुविधा बाधाओं से मेल खाने के लिए 600 मिमी से 1600 मिमी तक अनुकूलन योग्य कार्य चौड़ाई
- अनुप्रयोग आवश्यकताओं के आधार पर सिंगल या डबल रोलर कोटिंग कॉन्फ़िगरेशन (केवल प्राइमर बनाम प्राइमर+टॉपकोट)
- विशिष्ट कोटिंग फॉर्मूलेशन के लिए रोलर कठोरता और अनुकूलन योग्य सामग्री (पानी-आधारित, विलायक-आधारित, यूवी-इलाज योग्य)
- विशिष्ट कोटिंग रसायन शास्त्र और लाइन गति के लिए आवश्यक प्रवाह समय के आधार पर आईआर लेवलिंग लंबाई 3 से 6 मीटर तक समायोज्य है
- विभिन्न पैनल ज्यामिति और उत्पादन मात्रा के लिए नाइट्रोजन नियंत्रण प्रणाली अनुकूलन
- इलाज के बाद तत्काल प्रबंधन के लिए कूलिंग सेक्शन का जोड़
- एज बैंडिंग रंग मिलान के लिए मोनोक्रोम प्रिंटिंग मॉड्यूल एकीकरण
- अतिरिक्त सुविधाएँ जैसे कि दो तरफा कोटिंग के लिए स्वचालित पैनल फ़्लिपिंग, एज बैंडिंग एकीकरण, या गुणवत्ता निरीक्षण कैमरे
- स्वचालन स्तर के विकल्प (मैन्युअल पैनल फीडिंग, अर्ध-स्वचालित, या पूरी तरह से स्वचालित)
- स्थान-बाधित सुविधाओं के लिए कॉम्पैक्ट नियंत्रण कैबिनेट कॉन्फ़िगरेशन
- विशिष्ट क्षेत्रीय मानकों (सीई, यूएल, सीएसए) के लिए कस्टम विद्युत विन्यास
प्रमुख विशेषताऐं
- कॉम्पैक्ट फ़ुटप्रिंट डिज़ाइन:स्थान-कुशल लेआउट के लिए न्यूनतम फैक्ट्री फर्श स्थान की आवश्यकता होती है - फिनिश गुणवत्ता से समझौता किए बिना छोटे से मध्यम उत्पादन सुविधाओं के लिए बिल्कुल सही
- धूल रहित कोटिंग वातावरण:एकीकृत धूल सफाई स्टेशन कोटिंग से पहले दूषित पदार्थों को हटा देता है, सतह के दोषों को दूर करता है और दोषरहित फिनिश सुनिश्चित करता है
- परिशुद्धता रोलर कोटिंग प्रौद्योगिकी:रबर एप्लिकेटर रोलर के साथ संयुक्त क्रोम-प्लेटेड डोजिंग रोलर सटीक, समान कोटिंग अनुप्रयोग प्रदान करता है
- अनुकूलित प्रवाह लेवलिंग:3-6 मीटर आईआर लेवलिंग अनुभाग एक्सिमर एक्सपोज़र से पहले कोटिंग को स्वतंत्र रूप से प्रवाहित करने की अनुमति देता है, जिससे सभी सतह सुविधाओं का पूर्ण कवरेज सुनिश्चित होता है
- सुपीरियर स्क्रैच और दाग प्रतिरोध:सघन रूप से क्रॉसलिंक की गई सतह संरचना खरोंच, खरोंच, दाग और रासायनिक एजेंटों के लिए उत्कृष्ट प्रतिरोध प्रदान करती है
- कोल्ड एक्साइमर प्रौद्योगिकी:सतह पोलीमराइजेशन के दौरान न्यूनतम गर्मी हस्तांतरण पतली लकड़ी के लिबास और इंजीनियर पैनलों सहित गर्मी-संवेदनशील सब्सट्रेट्स की रक्षा करता है
- त्वरित परिवर्तन क्षमता:उपयोगकर्ता के अनुकूल डिज़ाइन तेजी से रोलर परिवर्तन और रंग/सामग्री परिवर्तन की अनुमति देता है, जिससे उत्पादन रन के बीच डाउनटाइम कम हो जाता है
- ऊर्जा-कुशल संचालन:अनुकूलित यूवी लैंप कॉन्फ़िगरेशन और स्वचालित नाइट्रोजन नियंत्रण ऊर्जा खपत और परिचालन लागत को कम करते हैं
- एकल-टुकड़ा निर्माण फ़्रेम:हेवी-ड्यूटी वेल्डेड स्टील फ्रेम सभी उत्पादन गति पर मशीन की स्थिरता और कंपन-मुक्त संचालन सुनिश्चित करता है
- उपयोगकर्ता के अनुकूल एचएमआई:विभिन्न उत्पाद कॉन्फ़िगरेशन के लिए रेसिपी भंडारण के साथ सहज टचस्क्रीन इंटरफ़ेस, ऑपरेटर प्रशिक्षण समय और सेटअप त्रुटियों को कम करता है
समर्थन और सेवाएँ
- अंतरिक्ष योजना सहायता:मौजूदा कार्यशाला लेआउट के भीतर मशीन प्लेसमेंट को अनुकूलित करने के लिए ऑन-साइट या दूरस्थ परामर्श
- स्थापना एवं कमीशनिंग:लेवलिंग, संरेखण, अंशांकन और परीक्षण रन सहित पेशेवर ऑन-साइट इंस्टॉलेशन समर्थन
- ऑपरेटर प्रशिक्षण:कोटिंग पैरामीटर अनुकूलन, एक्सीमर इलाज सिद्धांत, नाइट्रोजन प्रबंधन और दैनिक रखरखाव प्रक्रियाओं पर ध्यान केंद्रित करने वाला व्यापक प्रशिक्षण
- रोलर एक्सचेंज और रखरखाव किट:तेजी से बदलाव और कम डाउनटाइम के लिए पूर्व-संरेखित स्पेयर रोलर कार्ट्रिज और अनुसूचित रखरखाव किट उपलब्ध हैं
- तकनीकी सहायता हॉटलाइन:समस्या निवारण और परिचालन मार्गदर्शन के लिए उत्तरदायी दूरस्थ तकनीकी सहायता
- निवारक रखरखाव योजनाएँ:अपटाइम को अधिकतम करने और उपकरण के जीवनकाल को बढ़ाने के लिए अनुसूचित रखरखाव कार्यक्रम
- स्पेयर पार्ट्स की उपलब्धता:लैंप, रोलर्स, बेल्ट, सील और पहनने वाले हिस्सों सहित वास्तविक स्पेयर पार्ट्स की आजीवन आपूर्ति
पैकिंग और शिपिंग
- पैकेजिंग:फोम पैडिंग और नमी अवरोधक के साथ कॉम्पैक्ट निर्यात लकड़ी का टोकरा - शिपिंग लागत को कम करने के लिए अनुकूलित पदचिह्न
- माल भेजने के विकल्प:समुद्री माल ढुलाई (एलसीएल/कंटेनर समेकन), तत्काल डिलीवरी के लिए हवाई माल ढुलाई, या भूमि परिवहन के माध्यम से दुनिया भर में शिपिंग
- डिलीवरी का समय:मानक विन्यास के लिए 25 - 40 दिन; अनुकूलित कॉन्फ़िगरेशन के लिए 40 - 55 दिन
- दस्तावेज़ीकरण:वाणिज्यिक चालान, पैकिंग सूची, लदान बिल, सीई घोषणा और व्यापक तकनीकी मैनुअल सहित पूर्ण निर्यात दस्तावेज
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: इस कॉम्पैक्ट सिस्टम के लिए कितनी मंजिल की जगह की आवश्यकता है?
ए: लाइन की कुल लंबाई कॉन्फ़िगरेशन और कामकाजी चौड़ाई के आधार पर 8,000 मिमी से 15,000 मिमी तक होती है, जो इसे सीमित फर्श स्थान वाली सुविधाओं के लिए उपयुक्त बनाती है। सिस्टम को विशिष्ट फ़ैक्टरी लेआउट में फिट करने के लिए वैकल्पिक मॉड्यूल व्यवस्था के साथ भी अनुकूलित किया जा सकता है।
प्रश्न: क्या यह लाइन फ्लैट पैनल और प्रोफाइल/किनारे वाली सतहों दोनों को संभाल सकती है?
ए: मुख्य रूप से फ्लैट पैनलों के लिए डिज़ाइन किया गया है। एज बैंडिंग एकीकरण के लिए, वैकल्पिक मॉड्यूल (मोनोक्रोम प्रिंटिंग, एज-विशिष्ट एक्सीमर प्रोसेसिंग) जोड़े जा सकते हैं। विशिष्ट कॉन्फ़िगरेशन आवश्यकताओं के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
प्रश्न: एक्साइमर तकनीक अपनी फिंगरप्रिंट-विरोधी संपत्ति कैसे प्राप्त करती है?
उत्तर: 172 एनएम एक्साइमर यूवी सूक्ष्म स्तर पर एक सूक्ष्म झुर्रीदार सतह संरचना बनाता है। यह बनावट प्रकाश बिखेरती है और उंगलियों के तेल और निशानों की दृश्यता कम कर देती है। इसके अतिरिक्त, सूक्ष्म संरचना उंगलियों के निशान के लिए संपर्क क्षेत्र को कम कर देती है, जिससे वे कम स्पष्ट हो जाते हैं और उन्हें साफ करना आसान हो जाता है।
प्रश्न: एक्सीमर लैंप और यूवी एलईडी का सामान्य जीवनकाल क्या है?
ए: एक्साइमर लैंप का जीवनकाल आमतौर पर उपयोग की आवृत्ति और परिचालन स्थितियों के आधार पर कई हजार से दस हजार घंटे तक होता है। यूवी एलईडी का जीवनकाल 20,000 घंटे से अधिक बढ़ गया है। नियमित अंशांकन और उचित रखरखाव घटक जीवन को अधिकतम करेगा।
प्रश्न: क्या इस उपकरण की सख्त पर्यावरणीय आवश्यकताएँ हैं?
उत्तर: हां, एक्साइमर कोटिंग के लिए स्थिर पर्यावरणीय परिस्थितियों की आवश्यकता होती है। स्थिर तापमान और आर्द्रता के साथ एक स्वच्छ, तापमान-नियंत्रित वातावरण (अधिमानतः एक साफ़ कमरा) की सिफारिश की जाती है। सतह की फिनिश को प्रभावित करने वाले संदूषण से बचने के लिए संचालन को मानक प्रक्रियाओं का पालन करना चाहिए। हालाँकि, यह प्रक्रिया अत्यधिक स्वचालित है और मैन्युअल श्रम पर न्यूनतम निर्भर करती है।
प्रश्न: क्या यह पानी आधारित यूवी कोटिंग्स के लिए उपयुक्त है?
उत्तर: हां, यह प्रणाली जल-आधारित यूवी, विलायक-आधारित यूवी और 100% ठोस यूवी फॉर्मूलेशन सहित यूवी-इलाज योग्य कोटिंग्स की एक विस्तृत श्रृंखला के साथ संगत है। संगत कोटिंग प्रकारों में ऐक्रेलिक, एपॉक्सी, पॉलीयुरेथेन और पीयूए सिस्टम शामिल हैं।
प्रश्न: क्या भविष्य में लाइन को व्यापक क्षमता में अपग्रेड किया जा सकता है?
ए: मॉड्यूलर डिज़ाइन घटक उन्नयन की अनुमति देता है। हालाँकि, मशीन फ्रेम और कन्वेयर की चौड़ाई आम तौर पर तय होती है। हम अनुशंसा करते हैं कि आप भविष्य की सीमाओं से बचने के लिए खरीदारी के समय अपेक्षित सबसे चौड़े पैनल आयाम को निर्दिष्ट करें। व्यापक कार्य चौड़ाई (2600 मिमी तक) के लिए अनुकूलन विकल्प बड़े प्लेटफ़ॉर्म मॉडल पर उपलब्ध हैं - कृपया हमारी बिक्री टीम से परामर्श लें।
