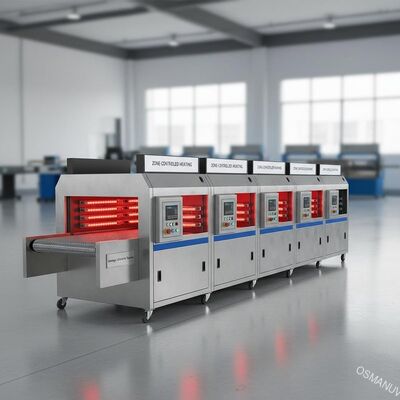

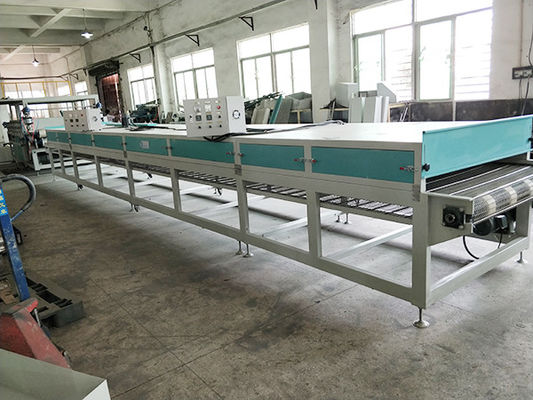

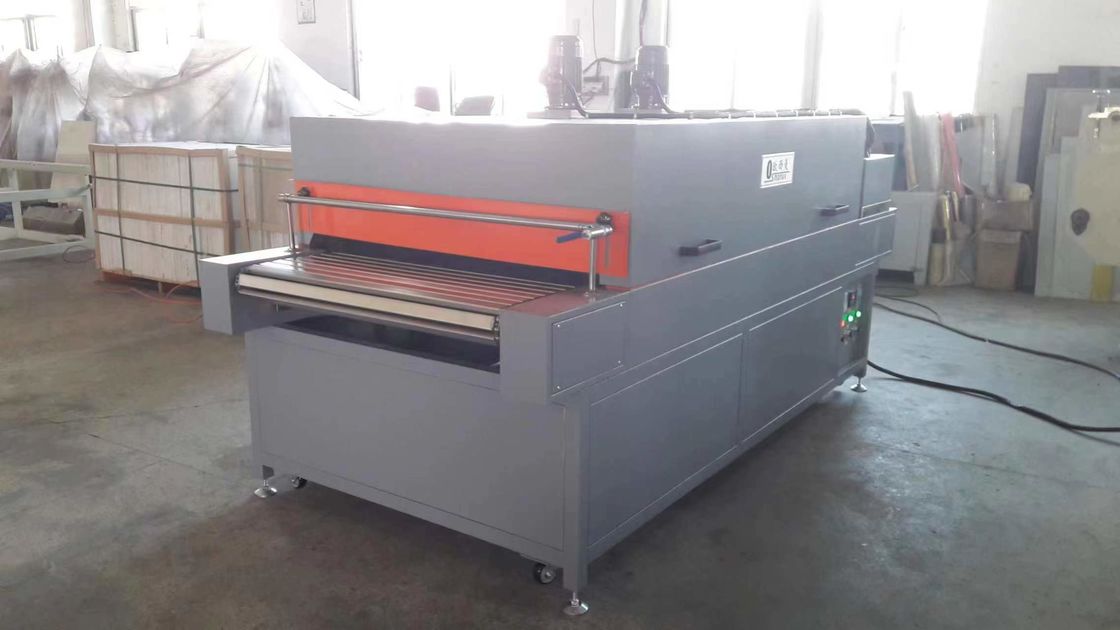

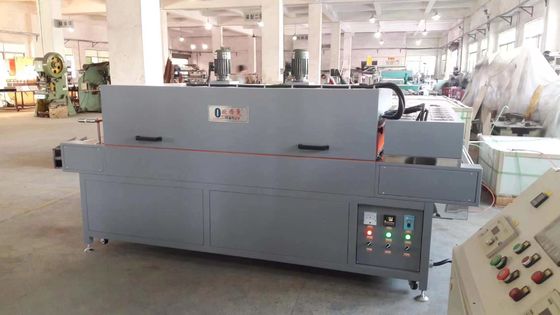

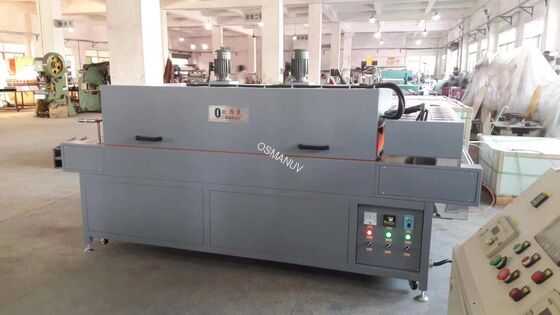

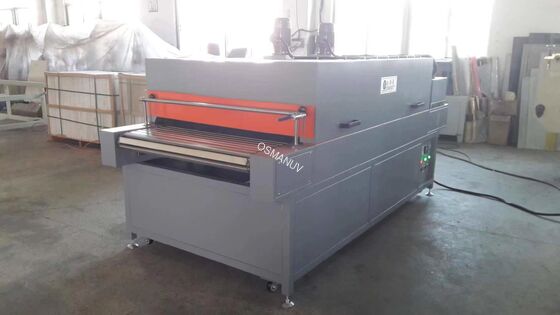

ऊर्जा-इलेक्ट्रिक आईआर सुखाने सुरंग∙ गर्मी संवेदनशील substrates के लिए क्षेत्र नियंत्रित हीटिंग
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OSMANUV |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | विनिर्देश |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | वुड पैकेजिंग |
| प्रसव के समय: | 30-45 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | बातचीत |
|
विस्तार जानकारी |
|||
| हीटिंग मोड: | इन्फ्रारेड हीटिंग | ऊंचाई: | 1300 मिमी |
|---|---|---|---|
| रंग: | सफेद और हरा | कोटिंग की गति: | समायोज्य, 1-8 मी/मिनट |
| रखरखाव की आवश्यकता: | आसान पहुंच वाले भागों के साथ कम रखरखाव | मशीन आयाम: | मॉडल के आधार पर अनुकूलन योग्य |
| कार्य तालिका: | चल | गर्म समय: | 0-999एस |
उत्पाद विवरण
ऊर्जा-इलेक्ट्रिक आईआर सुखाने सुरंग∙ गर्मी संवेदनशील substrates के लिए क्षेत्र नियंत्रित हीटिंग
उत्पाद का अवलोकन
यह औद्योगिक इन्फ्रारेड सुखाने की लाइन आसपास की हवा को गर्म किए बिना लेपित या मुद्रित सब्सट्रेट में ऊर्जा को तेजी से स्थानांतरित करने के लिए मध्यम तरंग या लघु तरंग आईआर उत्सर्जकों का उपयोग करती है।पारंपरिक गर्म हवा वाले ओवन की तुलना में सुखाने का समय 50-80% कम होता हैमॉड्यूलर डिजाइन मौजूदा प्रिंटिंग, कोटिंग या लेमिनेटिंग लाइनों में एकीकरण की अनुमति देता है।अनुकूलन योग्य उत्सर्जक प्रकार, क्षेत्र की लंबाई, दीपक शक्ति घनत्व और शीतलन विधिविभिन्न सब्सट्रेट (कागज, फिल्म, धातु, लकड़ी, कपड़ा या कांच) के लिए उपलब्ध है।
तकनीकी विनिर्देश
| पैरामीटर | मूल्य / सीमा |
|---|---|
| आईआर तरंग दैर्ध्य | लघु तरंग (0.8-1.4 μm) या मध्यम तरंग (1.4-3.0 μm) - अनुकूलन योग्य |
| उत्सर्जक का प्रकार | क्वार्ट्ज ट्यूब, कार्बन फिलामेंट, या सिरेमिक (अनुकूलित) |
| क्षेत्र के अनुसार शक्ति घनत्व | 20 - 150 kW/m2 (समायोज्य) |
| कुल स्थापित शक्ति | 10 kW - 500 kW (मॉड्यूलर) |
| सुखाने की चौड़ाई | 300 मिमी - 3000 मिमी (अनुकूलित) |
| सब्सट्रेट मोटाई सीमा | 0.01 मिमी (फिलम) - 50 मिमी (बोर्ड) |
| लाइन की गति | 1 - 200 मीटर/मिनट (कोटिंग और ड्रायर की लंबाई के आधार पर) |
| सुखाने का तापमान (सतह की सतह) | 40°C - 300°C (बंद-चक्र नियंत्रित) |
| तापमान एकरूपता | पूरी चौड़ाई में ±3°C |
| क्षेत्रों की संख्या | 1-12 क्षेत्र (स्वतंत्र शक्ति नियंत्रण) |
| शीतलन विधि | परिवेश वायु, मजबूर वायु या पानी से ठंडा शीतलन रोल |
| विद्युत आपूर्ति | 380V - 480V / 50/60Hz / 3-चरण |
| निकास वायु प्रवाह | 500 - 8000 m3/h (अनुकूलित) |
आवेदन
- मुद्रण उद्योग- कागज, फिल्म, पन्नी पर विलायक आधारित, जल आधारित, यूवी स्याही
- कोटिंग लाइनें- लेक, लाक, प्राइमर, लकड़ी, धातु, प्लास्टिक पर चिपकने वाला
- वस्त्रों का सुखाना- रंगद्रव्य मुद्रण, राल परिष्करण, स्क्रीन प्रिंटिंग
- इलेक्ट्रॉनिक्स- सोल्डर मास्क सुखाने, अनुरूप कोटिंग कोरिंग
- पैकेजिंग- लेमिनेशन चिपकने वाला सुखाने, कार्डबोर्ड कोटिंग
- ऑटोमोबाइल भाग- प्राइमर फ्लैश-ऑफ, टॉपकोट सूखना
- नॉनवॉवन और फाइबरग्लास- बांधनेवाला पदार्थ का इलाज, नमी हटाने
- लकड़ी का परिष्करण- पैनेल या प्रोफाइल पर दाग, सीलर, टॉप कोट सूखना
अनुकूलन विकल्प
- आईआर तरंग दैर्ध्य चयन- लघु तरंग (तेज ताप, मोटी कोटिंग्स) या मध्यम तरंग (धीमी, गहरी पैठ)
- क्षेत्र की लंबाई और संख्या- 0.5 मीटर के टच-अप ड्रायर से 20 मीटर के मल्टी-ज़ोन सुरंगों तक
- उत्सर्जक का लेआउट- क्षैतिज (वेब), ऊर्ध्वाधर (शीट), या कोण (3 डी भागों)
- शीतलन प्रणाली- परिवेश, मजबूर हवा, शीतल रोल, या वाटर जैकेट
- विस्फोट प्रतिरोधी डिजाइन- विलायक युक्त वातावरण के लिए (ATEX/CSA वैकल्पिक)
- वायु शुद्धिकरण प्रणाली- उत्सर्जकों पर धूल/संक्षेपण को रोकने के लिए
- गर्मी वसूली इकाई- निकास गर्मी को अपस्ट्रीम प्रक्रियाओं में वापस चलाता है
- प्रोफ़ाइल नियंत्रण- असमान कोटिंग मोटाई के लिए किनारे से किनारे तक पावर ज़ोनिंग
- एकीकरण- प्रिंटर, कोटर, लैमिनेटर या स्लिटर के साथ (अनुकूलन इंटरफेस)
- सब्सट्रेट ट्रैकिंग- चौड़ाई और गति मुआवजा (सेंसर प्रतिक्रिया)
प्रमुख विशेषताएं
✅50-80% तेजी से सूखनापारंपरिक संवहन भट्टियों के मुकाबले
✅ऊर्जा कुशल- ऊर्जा को वातावरण की हवा के बजाय सब्सट्रेट पर निर्देशित किया जाता है (50% तक की बचत)
✅कॉम्पैक्ट पदचिह्न- 1/3 से 1/2 लंबाई गर्म हवा सुरंग
✅तत्काल चालू/बंद- गर्म या ठंडा होने का समय नहीं
✅कोई वायु उथल-पुथल नहीं- हल्के पट्टियों (फिलम, टिशू) के लिए आदर्श
✅क्षेत्र शक्ति स्वतंत्र नियंत्रण- परिवर्तनीय कोटिंग भार के लिए एकदम सही
✅गर्म क्षेत्र के भीतर कोई चलती भाग नहीं- कम रखरखाव
✅गर्मी संवेदनशील सब्सट्रेट के लिए उपयुक्त- पिरोमीटर फीडबैक के साथ मध्यम तरंग आईआर जलने से रोकता है
✅सुरक्षित संचालन- दीपक टूटने का पता लगाने, अति-तापमान कटआउट, धुआं निकालने इंटरलॉक
सहायता एवं सेवाएं
- निःशुल्क सुखाने का परीक्षण- आईआर सुखाने वक्र और ऊर्जा खपत रिपोर्ट के लिए अपने लेपित सब्सट्रेट के नमूने भेजें
- ऑनसाइट लाइन ऑडिट- वर्तमान सुखाने की दक्षता को मापें और आईआर अनुवर्ती अनुशंसा करें
- स्थापना एवं चालू करना- आईआर अनुप्रयोग इंजीनियरों द्वारा
- ऑपरेटर प्रशिक्षण- पावर सेटिंग, जोन बैलेंसिंग, लैंप की प्रतिस्थापन
- 24/7 दूरस्थ निदान- वीपीएन के माध्यम से पीएलसी पहुँच
- स्पेयर पार्ट्स की उपलब्धता- दीपक (10,000+ घंटे), परावर्तक, एसएसआर मॉड्यूल
- वार्षिक प्रदर्शन जांच- पाइरोमीटर और पावर कंट्रोलर का पुनर्मूल्यांकन
पैकिंग और शिपिंग
- मानक पैकिंग: खिंचाव के लिए लपेटे गए प्रोसेसर, नियंत्रण कैबिनेट और दीपक के लिए लकड़ी के बक्से
- नौवहन: एफओबी या सीआईएफ (20 फीट या 40 फीट एचसी कंटेनर, सुरंग की लंबाई के आधार पर)
- नेतृत्व समय: मानक मॉडल के लिए 30-45 दिन, पूरी तरह से अनुकूलित प्रणालियों के लिए 50-70 दिन
- शामिल दस्तावेज: ऑपरेशन मैनुअल, दीपक के तारों का आरेख, सीई/ईएसी प्रमाण पत्र (यदि आवश्यक हो), स्पेयर पार्ट्स सूची
- लदान का बंदरगाहशंघाई / निंगबो / शेन्ज़ेन (अनुकूलित)
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सूखने के लिए लघु तरंग और मध्यम तरंग आईआर में क्या अंतर है?
A:लघु तरंग (0.8-1.4 μm)सतह को तुरंत गर्म करता है - पतली कोटिंग्स, उच्च लाइन गति और पानी आधारित प्रणालियों के लिए आदर्श।मध्यम तरंग (1.4-3.0 μm)गहराई तक प्रवेश करता है - मोटी कोटिंग्स, चिपकने वाले और गर्मी-संवेदनशील सब्सट्रेट के लिए बेहतर।अनुकूलन योग्यआपकी सामग्री के आधार पर।
प्रश्न 2: क्या मेरे मौजूदा गर्म हवा सुखाने की लाइन में एक आईआर ड्रायर जोड़ा जा सकता है?
उत्तर: हाँ। कई ग्राहक आईआर का उपयोग एकप्री-ड्रायर (फ्लैश-ऑफ)गर्म हवा के ओवन से पहले, कुल लंबाई को कम करना।अनुकूलन योग्य- हम माउंटिंग ब्रैकेट और नियंत्रण एकीकरण प्रदान करते हैं।
प्रश्न 3: मैं अपने वर्तमान गैस गर्म हवा सुखाने की तुलना में कितनी ऊर्जा बचा सकता हूँ?
A: आम तौर पर 30-50%। IR बड़ी मात्रा में हवा को गर्म किए बिना ऊर्जा को सीधे सब्सट्रेट में स्थानांतरित करता है।निःशुल्क परीक्षणआपकी सामग्री के साथ सटीक बचत देता है।
