उत्पाद विवरण:
|
| बिजली की आपूर्ति: | 220V/50Hz | आकार: | 2100 मिमी x 2300 मिमी x 1520 मिमी |
|---|---|---|---|
| कोटिंगविड्थ: | 2000 मिमी तक | रोलर सामग्री: | स्टेनलेस स्टील |
| शक्ति: | बिजली | कोटिंग वजन: | 2-15g/mic |
| बिजली की आपूर्ति: | 220V/380V, 50/60Hz | विद्युत शक्ति: | 136.85kW |
| प्रमुखता देना: | उच्च-गति स्वचालित खोलने की मशीन,तनाव नियंत्रण के साथ फिल्म और पन्नी खोलने की मशीन,अनुकूलन योग्य वेब चौड़ाई खोलने की मशीन |
||

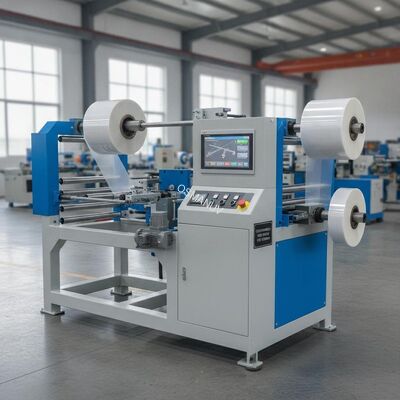

हाई-स्पीड ऑटोमैटिक अनवाइंडिंग मशीन फिल्म और फॉयल के लिए
उत्पाद अवलोकन
यह अनुकूलन योग्य अनवाइंडिंग मशीन (पे-ऑफ स्टैंड) रोल सामग्री जैसे फिल्म, फॉयल, कागज, नॉन-वोवन फैब्रिक, बैटरी इलेक्ट्रोड, या तार को कोटिंग, प्रिंटिंग, लैमिनेटिंग और स्लिटिंग सहित डाउनस्ट्रीम प्रक्रियाओं के लिए नियंत्रित, निरंतर रिलीज के लिए डिज़ाइन की गई है। यह हाई-स्पीड वेब, हेवी-ड्यूटी कॉइल, और कॉम्पैक्ट बेंचटॉप कॉन्फ़िगरेशन में उपलब्ध है।
सिस्टम वेब की चौड़ाई, रोल व्यास, टेंशन रेंज, कोर आकार और ऑटोमेशन स्तर में पूरी तरह से अनुकूलन योग्य है। सटीक टेंशन नियंत्रण अनवाइंडिंग के दौरान सामग्री के खिंचाव, झुर्रियों या टूटने को रोकता है। प्रक्रिया की आवश्यकताओं के आधार पर एक्टिव (सर्वो-संचालित) या पैसिव (ब्रेक-नियंत्रित) पे-ऑफ मोड का चयन किया जा सकता है। मशीन स्टैंडअलोन काम कर सकती है या पीएलसी या रिले इंटरफेस के माध्यम से अपस्ट्रीम/डाउनस्ट्रीम उपकरण के साथ सिंक्रनाइज़ की जा सकती है।
कार्य सिद्धांत: रोल सामग्री को अनवाइंडिंग शाफ्ट पर लगाया जाता है। टेंशन नियंत्रण प्रणाली (मैग्नेटिक पाउडर ब्रेक या सर्वो मोटर) वेब टेंशन को स्थिर बनाए रखने के लिए समायोज्य प्रतिरोध लागू करती है। एक्टिव अनवाइंडर्स के लिए, एक मोटर शाफ्ट को चलाती है ताकि सामग्री को सक्रिय रूप से फीड किया जा सके, जिसे पीआईडी नियंत्रण के माध्यम से लाइन स्पीड के साथ सिंक्रनाइज़ किया जाता है। वेब गाइड सिस्टम पार्श्व संरेखण सुनिश्चित करता है, और डांसर रोलर सुचारू अनवाइंडिंग के लिए टेंशन में उतार-चढ़ाव को अवशोषित करता है।
तकनीकी विशिष्टताएँ
पैरामीटर
हाई-स्पीड वेब मॉडल
हेवी-ड्यूटी कॉइल मॉडल
कॉम्पैक्ट बेंचटॉप मॉडल
अधिकतम वेब चौड़ाई (अनुकूलन योग्य)
1300 मिमी तक
400 - 1600 मिमी
200 - 350 मिमी
अधिकतम रोल व्यास (अनुकूलन योग्य)
800 मिमी तक
1000+ मिमी तक
250 मिमी तक
कोर व्यास (अनुकूलन योग्य)
3″ / 6″ / कस्टम
3″ / 6″ / कस्टम
3″ (76 मिमी)
पे-ऑफ मोड (अनुकूलन योग्य)
एक्टिव (सर्वो) / पैसिव
एक्टिव (सर्वो) / पैसिव
पैसिव (ब्रेक) / एक्टिव
टेंशन नियंत्रण प्रकार
क्लोज्ड-लूप पीआईडी
क्लोज्ड-लूप / ओपन-लूप
ओपन-लूप / मैनुअल
टेंशन रेंज (अनुकूलन योग्य)
0 - 200 एन
0 - 500 एन
0 - 50 एन
अधिकतम लाइन स्पीड (अनुकूलन योग्य)
200 - 500 मीटर/मिनट
100 - 300 मीटर/मिनट
1.5 - 6 मीटर/मिनट
वेब गाइड सटीकता
±0.5 मिमी
±1 मिमी
±0.5 मिमी
ड्राइव मोटर
सर्वो मोटर + इन्वर्टर
एसी मोटर + इन्वर्टर
स्टीपर / स्मॉल सर्वो
लोडिंग विधि
न्यूमेटिक / हाइड्रोलिक
हाइड्रोलिक लिफ्ट
मैनुअल
नियंत्रण प्रणाली
पीएलसी + एचएमआई टचस्क्रीन
पीएलसी + एचएमआई
डिजिटल कंट्रोलर / पीएलसी
बिजली की आपूर्ति
380V, 50/60Hz, 3-फेज
380V, 50/60Hz, 3-फेज
220VAC±10% (110V अनुकूलन योग्य)
विशिष्ट अनुप्रयोग
फिल्म, कागज, फॉयल, लेबल स्टॉक
स्टील कॉइल, केबल, भारी वेब
बैटरी इलेक्ट्रोड, ऑप्टिक्स, आर एंड डी
अनुप्रयोग
अनुकूलन विकल्प
यह अनवाइंडिंग मशीन आपकी विशिष्ट उत्पादन आवश्यकताओं को पूरा करने के लिए अत्यधिक अनुकूलन योग्य है:
क्लोज्ड-लूप पीआईडी नियंत्रण निरंतर टेंशन और न्यूनतम सामग्री विरूपण सुनिश्चित करता है
आपके उत्पादन फ्लोर के लिए कस्टम लेआउट डिज़ाइन
एंटी-रस्ट ऑयल + स्ट्रेच रैप + प्रबलित प्लाईवुड/लकड़ी का केस; संवेदनशील घटकों के लिए फोम पैडिंग (कंट्रोल पैनल, सेंसर)
A:
पैसिव पे-ऑफ
अनुकूलित एक्टिव पे-ऑफ शाफ्ट को चलाने के लिए एक मोटर का उपयोग करता है, सामग्री को आगे धकेलता है और भारी रोल या जब सटीक टेंशन महत्वपूर्ण होता है, तब बेहतर होता है। दोनों मोड अनुकूलन योग्य हैं।Q2: क्या इस अनवाइंडर को मेरी मौजूदा उत्पादन लाइन (कोटिंग/प्रिंटिंग मशीन) के साथ एकीकृत किया जा सकता है?A:
हाँ। सिस्टम स्पीड सिंक्रोनाइज़ेशन के लिए पीएलसी या रिले इंटरफ़ेसिंग का समर्थन करता है। हम आपके पैरेंट मशीन के संचार प्रोटोकॉल से मेल खाने के लिए नियंत्रण इंटरफ़ेस को
अनुकूलित कर सकते हैं।
