अनुकूलन योग्य दबाव के साथ उच्च थ्रूपुट नैनोप्रिंट लिथोग्राफी के लिए पूरी तरह से स्वचालित रोल-टू-प्लेट इंप्रेटिंग लाइन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OSMANUV |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | विनिर्देश |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | वुड पैकेजिंग |
| प्रसव के समय: | 30-45 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | बातचीत |
|
विस्तार जानकारी |
|||
| कोटिंग की गति: | उच्च गति | रबर व्यास: | 100 मिमी |
|---|---|---|---|
| पैकिंग: | मानक लकड़ी का मामला | कार्य चौड़ाई: | 600/1000/1300 |
| डोजिंग रोलर: | 164 मिमी*1450 मिमी | शक्ति: | 45 किलोवाट |
| रोलर क्यूटी: | 2 पीसी | इलेक्ट्रिक बॉक्स: | स्वतंत्र बिजली बॉक्स |
| प्रमुखता देना: | पूरी तरह से स्वचालित नैनोप्रिंट लिथोग्राफी मशीन,रोल-टू-प्लेट यूवी कोटिंग मशीन,अनुकूलन योग्य दबाव इंप्रेटिंग लाइन |
||
उत्पाद विवरण

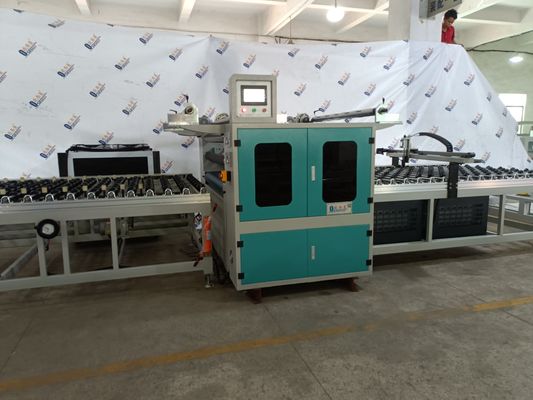

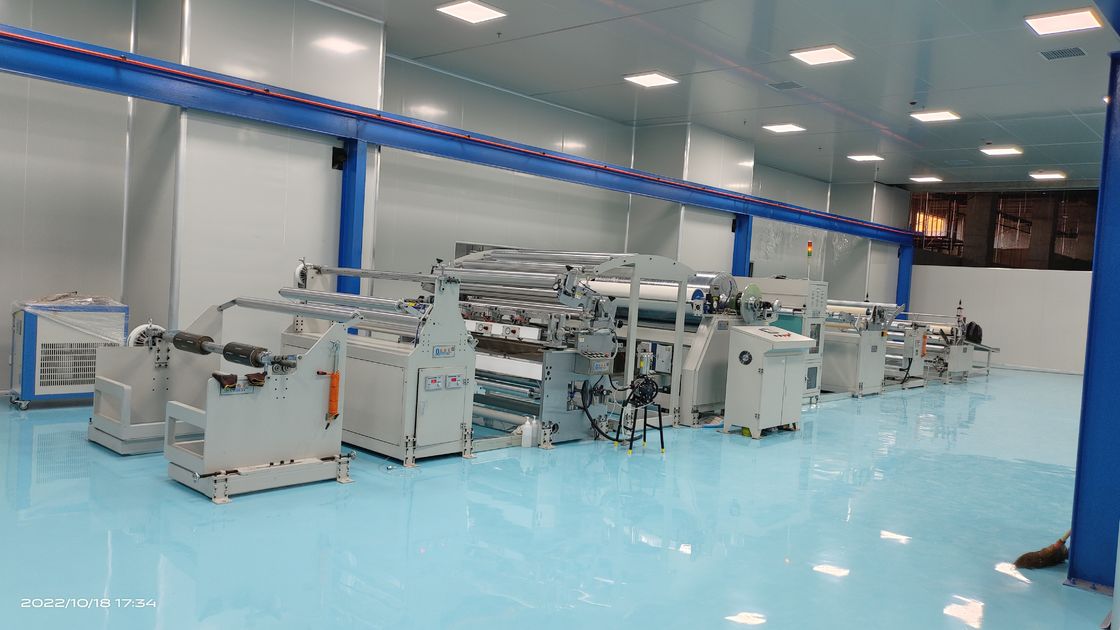

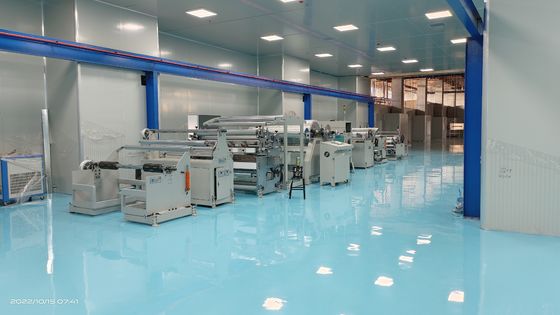

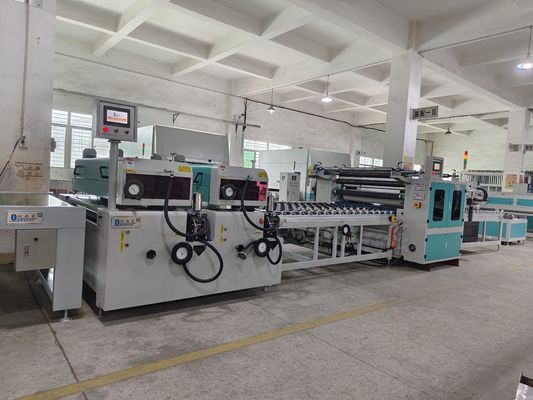

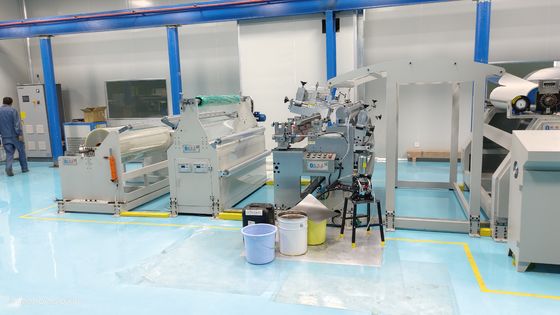

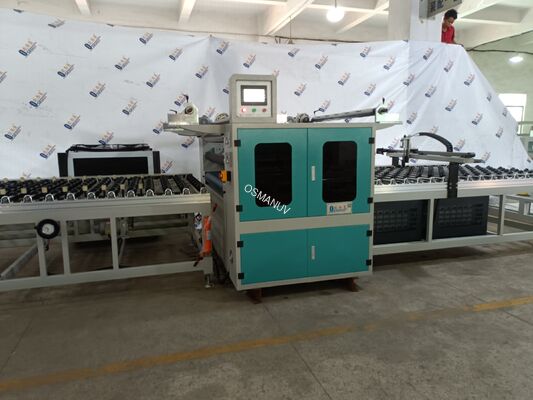

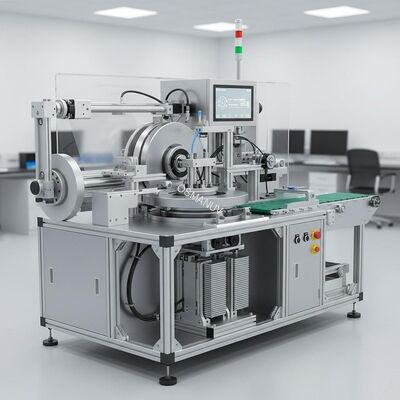

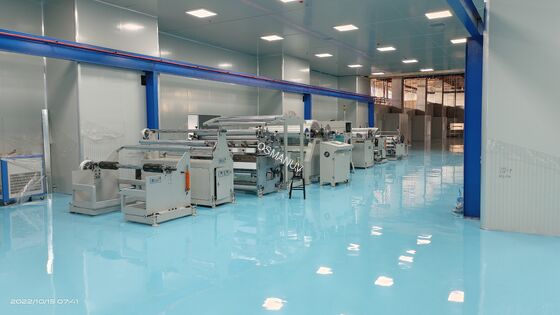

पूरी तरह से स्वचालित रोल-टू-प्लेट प्रिंटिंग लाइन ऑप्टिक्स और डिस्प्ले के लिए उच्च-वॉल्यूम नैनोप्रिंट लिथोग्राफी
यहछपाई उत्पादन लाइनयह यूवी नैनोप्रिंट लिथोग्राफी (एनआईएल) या थर्मल इंप्रेटिंग का उपयोग करके उच्च-प्रवाह, उच्च-रिज़ॉल्यूशन माइक्रो/नैनोस्ट्रक्चर की प्रतिकृति के लिए डिज़ाइन किया गया है। यह कठोर सब्सट्रेट (सिलिकॉन, ग्लास,धातु) और लचीली फिल्म (पीईटी)यह प्रणाली कोटिंग, संरेखण, छाप, सख्त और डिमॉल्डिंग को एकीकृत करती है।छाप दबाव, तापमान, यूवी खुराक, और स्टेशनों की संख्या पूरी तरह से अनुकूलन योग्य हैंविभिन्न राल प्रणालियों और पैटर्न आकारों के लिए।
तकनीकी मापदंड
| पैरामीटर | मानक मान / सीमा | अनुकूलन विकल्प |
|---|---|---|
| छाप प्रौद्योगिकी | यूवी-एनआईएल/थर्मल एनआईएल | हाइब्रिड यूवी + थर्मल अनुकूलन योग्य |
| अधिकतम सब्सट्रेट आकार | 300 मिमी × 300 मिमी (वर्ग) / 8 इंच की वेफर | 500 × 500 मिमी तक अनुकूलन योग्य |
| छाप का दबाव | 0.5 - 10 बार | 50 बार तक अनुकूलन योग्य |
| तापमान सीमा (तापीय) | NT1 - 200°C | 350 °C तक अनुकूलन योग्य |
| यूवी तीव्रता | 50 - 500 mW/cm2 | अनुकूलन योग्य तरंग दैर्ध्य और तीव्रता |
| संरेखण सटीकता | ± 5 μm (std) / ± 0.5 μm (उच्च परिशुद्धता) | अनुकूलन योग्य ऑप्टिकल संरेखण |
| उत्पादन परिमाण | 60 - 120 सब्सट्रेट/घंटा | अनुकूलित चक्र समय पर निर्भर करता है |
| छाप क्षेत्र की एकरूपता | ≥ 95% | अनुकूलन योग्य बहु-क्षेत्र दबाव नियंत्रण |
| विद्युत आपूर्ति | एसी 400 वी / 50 हर्ट्ज (3 चरण) | 480V / 60Hz पर अनुकूलन योग्य |
आवेदन
- डिफ्रैक्टिव ऑप्टिकल एलिमेंट्स (DOE) और मेटलेंस
- संवर्धित वास्तविकता (एआर) / आभासी वास्तविकता (वीआर) तरंग मार्ग का निर्माण
- प्रतिबिंब विरोधी (एआर) और हाइड्रोफोबिक सतहें
- बायोमेडिकल माइक्रोफ्लुइडिक उपकरण
- लचीला इलेक्ट्रॉनिक्स और मुद्रित सेंसर
- बड़े क्षेत्र के प्रदर्शन ऑप्टिकल फिल्मों के लिए अनुकूलन योग्य
अनुकूलन
हम प्रदान करते हैंपूर्ण उत्पादन लाइन अनुकूलनजिसमें निम्नलिखित शामिल हैंः
- छाप स्टेशनों की संख्या (एक चरण से कई चरण तक)
- सब्सट्रेट ट्रांसफर विधि (रोबोट, कन्वेयर, रोल-टू-रोल)
- राल देने का प्रकार (स्पिन, स्लॉट-मृत, स्प्रे - अनुकूलन योग्य)
- छाप छाप (नरम पीडीएमएस, कठोर क्वार्ट्ज, निशिम)अनुकूलन योग्य स्टाम्प डॉकिंग
- क्लीनरूम एकीकरण (आईएसओ 5 से आईएसओ 8 - अनुकूलन योग्य)
- फैक्ट्री ऑटोमेशन इंटरफ़ेस (SECS/GEM, OPC UA - अनुकूलन योग्य)
विशेषताएं
- उच्च अवशिष्ट परत एकरूपता< ± 5%
- नाजुक मुद्रकों के लिए कम छाप बल विकल्प
- वास्तविक समय बल और तापमान प्रतिक्रिया नियंत्रण
- स्वचालित मुहर सफाई चक्र (अनुकूलन अंतराल)
- नुस्खा आधारित ऑपरेशनबारकोड या आरएफआईडी ट्रैकिंग के साथ
- अनुकूलन योग्य सुरक्षा आवरण और प्रकाश पर्दे
सहायता और सेवाएं
- वैश्विक दूरस्थ निदान (वीपीएन / सुरक्षित सुरंग)
- साइट पर कमीशनिंग और ऑपरेटर प्रशिक्षण (अधिकतम 5 दिन शामिल)
- प्रक्रिया हस्तांतरण समर्थन - राल और स्टैम्प आपूर्तिकर्ता मिलान
- अनुकूलन योग्य रखरखाव अनुबंध(त्रैमासिक / अर्धवार्षिक)
- इंप्रेटिंग कक्ष और एक्ट्यूएटर पर 24 महीने की वारंटी
पैकिंग और शिपिंग
- आर्द्रता नियंत्रण के साथ एंटी-व्हाइब्रेशन क्रेट
- महत्वपूर्ण ऑप्टिक्स के लिए वैक्यूम सील सूखी बैग
- शिपिंगः एफओबी या सीआईएफ -अनुकूलन योग्य पैलेट लेबलिंग और निर्यात पैकेजिंग
- समय सीमाः मानक 6 सप्ताह,अनुकूलित लाइनें 10 -14 सप्ताह
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या मैं बहु-स्तरीय संरचनाओं को 3 डी प्रिंट कर सकता हूँ?
उत्तर: हाँ -संरेखण के साथ बहु-चरण छाप अनुकूलन योग्य है.
Q2: क्या यह रोल-टू-रोल का समर्थन करता है?
A: मानक रोल-टू-प्लेट है।पूर्ण R2R विन्यास अनुकूलन योग्य है.
प्रश्न 3: क्या मैं अपनी यूवी राल का उपयोग कर सकता हूँ?
उत्तर: हाँ -यूवी तीव्रता, एक्सपोजर समय और वातावरण (एन 2 शुद्धिकरण) प्रोग्राम और अनुकूलन योग्य हैं.
