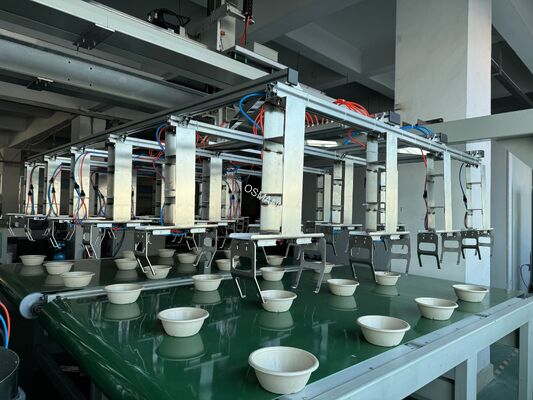

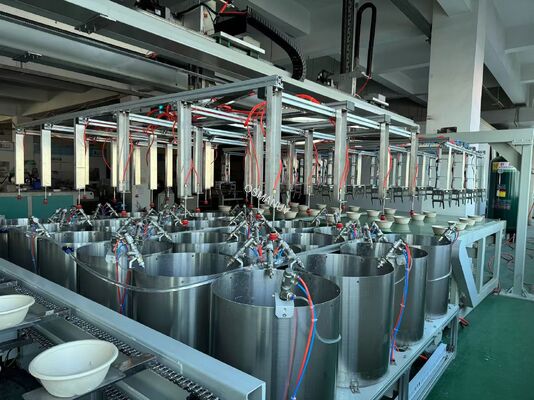

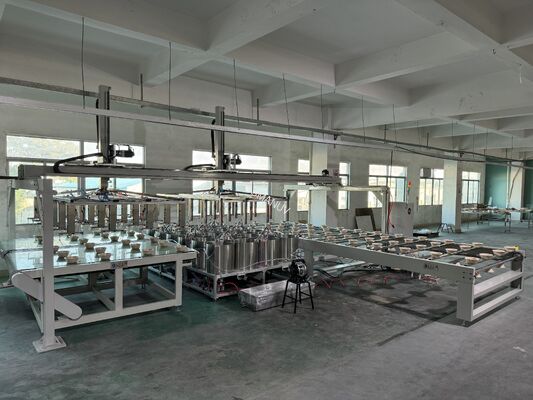

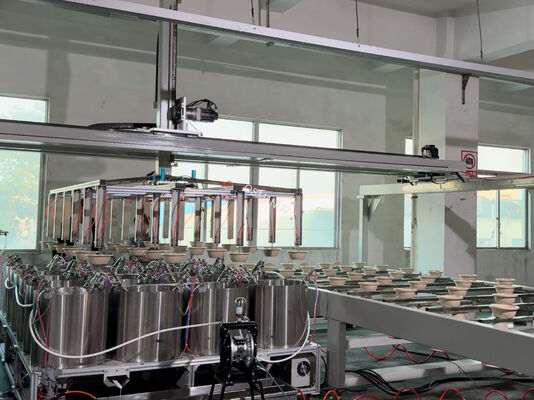

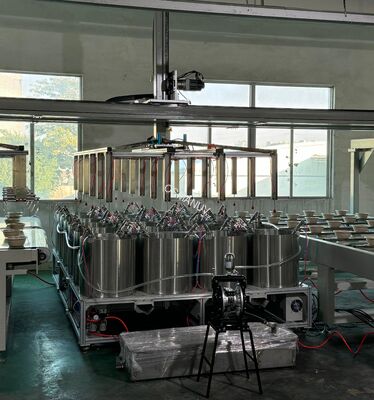

सटीकता 24 स्टेशन स्पिन कोटिंग सिस्टम के साथ 360° समान कवरेज, ≥ 90% हस्तांतरण दक्षता और अनुकूलन योग्य कोटिंग पैरामीटर के साथ पल्स मोल्डिंग के लिए तकनीकी मापदंड पैरामीटर विनिर्देश / रेंज अनुकूलन विकल्प कार्यस्थलों की संख्या 24 स्टेशन (रोटरी इंडेक्सिंग, मानक) उत्पादन क्षमता 15 - 35 चक्र/मिनट ≈ 360 - ...
उत्पत्ति का स्थान:चीन
ब्रांड का नाम:OSMANUV
प्रमाणन:ISO9001
मॉडल नंबर:विनिर्देश
न्यूनतम आदेश मात्रा:1 सेट
कीमत:बातचीत योग्य
उत्पाद कस्टम विशेषताएँ
प्रमुखता देना

360° यूनिफ़ॉर्म कवरेज स्पिन कोटिंग सिस्टम

,

≥90% स्थानांतरण दक्षता पल्प मोल्डिंग कोटिंग मशीन

,

अनुकूलन योग्य कोटिंग पैरामीटर रोटरी कोटिंग लाइन

स्थिति:
नया
स्वचालित ग्रेड:
स्वचालित
गारंटी:
1 वर्ष
बिक्री के बाद सेवा प्रदान की गई:
इंजीनियर विदेशों में सेवा मशीनरी के लिए उपलब्ध हैं, कोई विदेशी सेवा प्रदान नहीं की गई है, ऑनलाइन सहा
आवेदन:
दिनांक कोडिंग मशीन, प्लास्टिक, खाद्य पैकेज, इलेक्ट्रॉनिक, निर्माण सामग्री..
प्रिंट आयाम:
1.5~20 मिमी समायोज्य, लंबाई सीमा नहीं, 16*16 मिमी, 300डीपीआई, 12.7 मिमी ऊंचाई
प्रेरित प्रकार:
इलेक्ट्रिक, मैनुअल
पैकेजिंग प्रकार:
लकड़ी
उत्पाद वर्णन
सटीकता 24 स्टेशन स्पिन कोटिंग सिस्टम के साथ 360° समान कवरेज, ≥ 90% हस्तांतरण दक्षता और अनुकूलन योग्य कोटिंग पैरामीटर के साथ पल्स मोल्डिंग के लिए

तकनीकी मापदंड
पैरामीटर विनिर्देश / रेंज अनुकूलन विकल्प
कार्यस्थलों की संख्या 24 स्टेशन (रोटरी इंडेक्सिंग, मानक)
उत्पादन क्षमता 15 - 35 चक्र/मिनट ≈ 360 - 800+ पीसी/घंटा अनुकूलन योग्यउत्पाद विन्यास के अनुसार
उत्पाद का अधिकतम आकार (L×W×H) 400 × 300 × 150 मिमी (मानक) अनुकूलन योग्यउपकरण और स्टेशन का आकार
टर्नटेबल सूचकांक की सटीकता ±0.1 मिमी (सर्वो-ड्राइव हार्मोनिक ड्राइव) उच्च परिशुद्धता मानक
प्रति स्टेशन घूर्णन गति 100 - 3,000 आरपीएम (मानक); 6,000-10,000 आरपीएम तक (आर एंड डी मॉडल) अनुकूलन योग्यअधिकतम गति; प्रत्येक स्टेशन पर स्वतंत्र प्रोग्रामिंग
घूर्णन गति सटीकता ± 1 आरपीएम (भार के तहत) --
कोटिंग वजन / सूखी मोटाई रेंज 5 - 25 ग्राम सूखा (समायोज्य) समायोज्य; ± 2% मोटाई एकरूपता
संगत कोटिंग प्रकार जल आधारित फैलाव, पीई, पीएलए, जैव-आधारित बाधाएं, पीएफएएस मुक्त समाधान, यूवी-क्युरेबल कोटिंग्स अनुकूलन योग्यविलायक आधारित प्रणालियों के लिए (विस्फोट प्रतिरोधी आवरण विकल्प)
सूखने/सख्त करने की विधि एकीकृत बहु-चरण सुरंग (IR + मजबूर गर्म हवा) अनुकूलन योग्य: केवल आईआर, केवल गर्म हवा, यूवी-एलईडी या एनआईआर
सूखने का तापमान 40 - 150°C (क्षेत्र-स्वतंत्र पीआईडी नियंत्रण) अनुकूलन योग्यतापमान प्रोफाइल
कोटिंग ट्रांसफर दक्षता ≥ 90% (सेंट्रिफ्यूगल स्पिन विधि) --
विद्युत आपूर्ति 380V / 400V / 460V, 50/60Hz, 3-चरण विन्यास योग्यक्षेत्रीय मानकों के अनुसार (जैसे, 220V/60Hz)
नियंत्रण प्रणाली 10-12 इंच की एचएमआई टचस्क्रीन के साथ पीएलसी, 500+ नुस्खा भंडारण अनुकूलन योग्यस्वचालन प्रोटोकॉल (PROFIBUS, Ethernet/IP, OPC-UA)
डेटा लॉगिंग यूएसबी, ईथरनेट/आईपी, प्रोफाइनेट; वैकल्पिक एफडीए 21 सीएफआर भाग 11 अनुकूलन योग्यडेटा रिपोर्टिंग प्रारूप
समग्र रेखा आयाम (एल × डब्ल्यू × एच) लगभग 12,000 × 3,000 × 2,200 मिमी (मानक) अनुकूलन योग्यलेआउट और पदचिह्न
सामग्री (संपर्क सतहें) SUS304 खाद्य ग्रेड स्टेनलेस स्टील --
सुरक्षा विशेषताएं प्रकाश पर्दा, आपातकालीन रोक, संलग्नक इंटरलॉक, अतितापमान संरक्षण अनुकूलन योग्यकारखाने की आवश्यकताओं के अनुसार
अनुपालन सीई, आईएसओ9001 अतिरिक्त प्रमाणपत्र उपलब्ध (FDA, USDA)
नोटः सभी तकनीकी मापदंडोंअनुकूलन योग्यविशिष्ट उत्पादन आवश्यकताओं और उत्पाद विनिर्देशों को पूरा करने के लिए।
आवेदन
इस 24 स्टेशन स्पिन कोटिंग उत्पादन लाइन का व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया जाता हैः
  • खाद्य सेवा का सामान:प्लेटों, कटोरे, शेल, लंच बॉक्स, कप वाहक के लिए आंतरिक बाधा कोटिंग पीएफएएस मुक्त कोटिंग के साथ पानी प्रतिरोधी और तेल प्रतिरोधी प्रदर्शन सुनिश्चित करना
  • अंडा ट्रे और उत्पाद ट्रे:शेल्फ लाइफ को बढ़ाने के लिए फल और सब्जियों के पैकेजिंग के लिए नमी बाधा कोटिंग
  • इलेक्ट्रॉनिक पैकेजिंगःअर्धचालकों, सर्किट बोर्डों, हार्ड ड्राइव के लिए एंटी-स्टैटिक ट्रे जिन पर सटीक कोटिंग एकरूपता की आवश्यकता होती है
  • औद्योगिक पैकेजिंगःकोनों के रक्षक, किनारे के रक्षक, पैलेट समर्थन
  • चिकित्सा उपकरण ट्रे:उच्च स्वच्छ कक्ष संगतता आवश्यकताओं के साथ बाँझ बाधा पैकेजिंग
  • सौंदर्य प्रसाधन पैकेजिंगःप्रीमियम मोल्डेड फाइबर इन्सर्ट्स और डिस्प्ले ट्रे
  • फार्मास्युटिकल ब्लिस्टर पैकेजिंग इंफोर्सःएक समान, खाद्य ग्रेड बाधा कोटिंग की आवश्यकता वाले टैबलेट ट्रे
सामग्री संगतता:बांस के दाल, बागस (चूना दाल) और पुनर्नवीनीकरण कागज दाल सहित विभिन्न दाल तैयारियों के लिए उपयुक्त,अनुकूलन योग्यविभिन्न फाइबर संरचनाओं और उत्पाद मोटाई के लिए पैरामीटर समायोजन।
अनुकूलन विकल्प
हम व्यापकअनुकूलन योग्यविशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए सेवाएंः
  • स्टेशन की संख्याः अनुकूलन योग्यवर्कस्टेशनों की संख्या 12, 16, 24 या 32 स्टेशनों की संख्या जो कि टर्नटेबल मॉड्यूल जोड़कर स्केलेबल हैं
  • उत्पाद की स्थिरता (निगड़): अनुकूलन योग्यत्वरित परिवर्तन प्रणाली के साथ प्रत्येक उत्पाद के आकार के लिए विशेष जुड़नार; परिवर्तन <5 मिनट
  • प्रति स्टेशन घूर्णन गतिः अनुकूलन योग्यएक ही टर्नटेबल पर मिश्रित उत्पाद चलाने के लिए स्वतंत्र प्रोग्रामिंग
  • सूखने वाले क्षेत्र का विन्यासः अनुकूलन योग्यसूखी प्रोफाइल ✓ यूवी-एलईडी जोड़ें, आईआर/गर्म हवा अनुपात को संशोधित करें या अतिरिक्त शीतलन खंडों को एकीकृत करें
  • कोटिंग अनुप्रयोग प्रणालीः अनुकूलन योग्यवितरण पद्धति ⇒ पेरिस्टाल्टिक पंप, सटीक सिरिंज, रोटरी एटोमाइज़र, अल्ट्रासोनिक स्प्रे या स्प्रे नोजल
  • नियंत्रण इंटरफ़ेसः अनुकूलन योग्यस्वचालन के स्तरMES/ERP एकीकरण के साथ मैनुअल, अर्ध-स्वचालित या पूरी तरह से स्वचालित
  • लाइन की लंबाई और लेआउटः अनुकूलन योग्यलाइन कॉन्फ़िगरेशन सीमित स्थान या बड़े पैमाने पर लाइनों के लिए विस्तारित कन्वेयर के लिए कॉम्पैक्ट प्लेसमेंट; परिपत्र, रैखिक या एल आकार के लेआउट उपलब्ध हैं
  • क्लीनरूम संगतता: अनुकूलन योग्यHEPA/ULPA फ़िल्टरिंग और सकारात्मक-दबाव संलग्नक के साथ स्वच्छ कक्ष एकीकरण
  • कोटिंग पैरामीटरः अनुकूलन योग्यविभिन्न कोटिंग सामग्री, चिपचिपापन और अनुप्रयोग लक्ष्यों के लिए पूर्व-सेट और समायोज्य कार्यक्रम
  • प्रणाली एकीकरण: अनुकूलन योग्यमौजूदा पल्स मोल्डिंग प्रेस और फैक्ट्री ऑटोमेशन सिस्टम के साथ निर्बाध एकीकरण के लिए I/O इंटरफेस (Ethernet/IP, Profinet, dry contacts, OPC-UA)
प्रमुख विशेषताएं
  • रोटरी इंडेक्सिंग समानांतर प्रसंस्करण:सभी 24 स्टेशन एक साथ काम करते हैं, मंजिल के प्रति वर्ग मीटर थ्रूपुट को अधिकतम करते हैं 24 स्टेशन प्रति घंटे 360-800+ टुकड़ों को संसाधित कर सकते हैं
  • उच्च परिशुद्धता स्पिन कोटिंगःप्रत्येक स्टेशन पर व्यक्तिगत सर्वो-नियंत्रित खुराक और स्पिनिंग जटिल 3 डी ज्यामिति पर समान 360 डिग्री कवरेज प्राप्त करती है, जो पिनहोल, स्ट्रीप्स,और स्प्रे आवेदन में आम असंगत फिल्म मोटाई
  • एकीकृत चरणबद्ध सुखानेःआईआर + मजबूर गर्म हवा इनलाइन सुखाने अलग-अलग सख्त भट्टियों और दोहरी हैंडलिंग को समाप्त करता है, प्रक्रिया में काम की सूची को कम करता है
  • नुस्खा आधारित परिवर्तनः500+ व्यंजनों को स्टोर करें; <5 मिनट में उत्पाद परिवारों या कोटिंग फॉर्मूलेशन के बीच परिवर्तन करें
  • बंद-लूप दबाव नियंत्रणःनिरंतर कोटिंग वजन (± 2% सटीकता) और मोटाई एकरूपता (> 95% सभी स्टेशनों में) सुनिश्चित करता है
  • उच्च सामग्री दक्षताःस्पिन कोटिंग ≥90% सामग्री हस्तांतरण दक्षता प्राप्त करती है, हवा छिड़काव (40-60% दक्षता) की तुलना में 30-50% तक कोटिंग सामग्री लागत को कम करती है
  • भारी शुल्क मॉड्यूलर निर्माण:12 से 36 स्टेशनों तक स्केलेबल; भविष्य में क्षमता उन्नयन के लिए बोल्ट किए गए टर्नटेबल वर्गों के माध्यम से विस्तार योग्य
  • पूर्ण डेटा ट्रेसेबिलिटी:गुणवत्ता नियंत्रण अनुपालन और आईएसओ प्रमाणन लेखा परीक्षाओं के लिए स्पिन गति, तापमान, कोटिंग वजन और चक्र समय का बैच लॉगिंग
  • ऊर्जा-बचत डिजाइनःवीएफडी-नियंत्रित ब्लोअर, आईआर क्षेत्र जो केवल उत्पाद की उपस्थिति के साथ सक्रिय होते हैं और स्टैंडबाय पावर मोड ऊर्जा की खपत को कम करते हैं
  • उपकरण-बिना फिक्स्चर परिवर्तनःतेजी से रिलीज़ होने वाले उत्पाद घोंसले उत्पादन रनों के बीच डाउनटाइम को कम करते हैं
  • खाद्य-ग्रेड निर्माणःSUS304 स्टेनलेस स्टील के सभी उत्पाद संपर्क सतहों खाद्य सुरक्षा मानकों के अनुपालन सुनिश्चित करते हैं
  • सुरक्षा और अनुपालनःअंतर्निहित प्रकाश पर्दे, आपातकालीन स्टॉप, संलग्नक इंटरलॉक, और अति तापमान संरक्षण; सीई और आईएसओ9001 प्रमाणित
सहायता और सेवाएं
हम पूर्ण चक्र ग्राहक सहायता के लिए प्रतिबद्ध हैंः
  • स्थापना और कमीशनःसाइट पर सेटअप, कैलिब्रेशन और अनुभव इंजीनियरों द्वारा एकीकरण (1-3 सप्ताह साइट पर)अनुकूलन योग्यउपलब्ध सहायता पैकेज; फील्ड इंस्टॉलेशन और विदेशी तीसरे पक्ष का समर्थन उपलब्ध
  • व्यापक प्रशिक्षण:ऑपरेटरों, रखरखाव कर्मियों और अनुसंधान एवं विकास कर्मियों के लिए व्यावहारिक प्रशिक्षण 5-10 दिन के ऑन-साइट प्रशिक्षण सहित; वीडियो तकनीकी सहायता उपलब्ध है
  • वारंटी और रखरखावःटर्नटेबल ड्राइव, स्पिन मोटर्स, पीएलसी, पंप और सभी इलेक्ट्रॉनिक्स पर 1 वर्ष की व्यापक वारंटी
  • दूरस्थ सहायताःवास्तविक समय के निदान, सॉफ्टवेयर अपडेट और पैरामीटर ट्यूनिंग के लिए पीएलसी तक वीपीएन पहुंच के साथ वीडियो कॉल या आईओटी निगरानी के माध्यम से 24/7 दूरस्थ समस्या निवारण
  • प्रक्रिया विकास:निःशुल्क नमूना परीक्षण और प्रक्रिया विकास ️अपने मोल्ड किए गए पल्प उत्पादों को भेजें; हम कोटिंग मोटाई, एकरूपता और बाधा प्रदर्शन सहित एक पूर्ण अनुकूलन रिपोर्ट प्रदान करते हैं
  • तकनीकी परामर्श:उत्पादन आवश्यकताओं के विकास के लिए जीवन भर निःशुल्क तकनीकी परामर्श और भविष्य के उन्नयन सेवाएं
  • आजीवन सहायता:उपकरण के जीवनकाल के लिए फोन, ईमेल या ऑनलाइन चैट के माध्यम से तकनीकी सहायता
पैकिंग और शिपिंग
  • पैकिंगःजंग रोधी फिल्म और जलरोधी पैकेजिंग के साथ सुदृढ़ लकड़ी के बक्से में सुरक्षित रूप से पैक; संवेदनशील घटक (नियंत्रण पैनल, उत्पाद जुड़नार, सटीक नलिकाएं) फोम पैडिंग के साथ संरक्षित
  • मानक लीड समयःमानक 24 स्टेशन कॉन्फ़िगरेशन के लिए आदेश की पुष्टि के बाद 30-45 कार्य दिवस
  • कस्टम लीड समयः अनुकूलन योग्यपूरी तरह से अनुकूलित लाइनों के लिए वितरण कार्यक्रम ₹50-70 दिन
  • नौवहन:समुद्री माल द्वारा विश्वव्यापी शिपिंग; एफओबी / सीआईएफ शर्तें उपलब्ध हैं
  • प्रलेखनःतकनीकी पुस्तिकाओं, विद्युत योजनाओं, सीई घोषणा और सीमा शुल्क प्रपत्रों सहित पूर्ण निर्यात दस्तावेज
  • अनुकूलन योग्य विकल्पःनिर्यात करने के लिए कटोरे, कस्टम लेबलिंग, गंतव्य बंदरगाह दस्तावेज और अनुरोध पर उपलब्ध विशेष हैंडलिंग निर्देश
अक्सर पूछे जाने वाले प्रश्न
Q1: इस 24 स्टेशन की रोटरी स्पिन कोटिंग लाइन की विशिष्ट उत्पादन क्षमता क्या है?
उत्पादन क्षमता 24-स्टेशन कॉन्फ़िगरेशन (15-35 चक्र / मिनट, उत्पाद पर निर्भर) के लिए प्रति घंटे 360-800+ टुकड़ों से भिन्न होती है। स्टेशनों (जैसे, 36-स्टेशन) को जोड़कर, थ्रूपुट 1 से अधिक हो सकता है,प्रति घंटे 000 टुकड़ेक्षमता पूरी हैअनुकूलन योग्यअपने लक्ष्य उत्पादन मात्रा और उत्पाद ज्यामिति के आधार पर।
Q2: क्या यह लाइन एक ही उत्पादन लाइन में कई उत्पाद आकारों को संभाल सकती है?
हाँ. प्रत्येक उत्पाद आकार एक समर्पित हैअनुकूलन योग्यघोंसले की प्लेटें बदलकर और एचएमआई से संबंधित नुस्खा चुनकर परिवर्तन में 5 मिनट से भी कम समय लगता है।टर्नटेबल स्टेशनों को मिश्रित उत्पाद रन के लिए भी कॉन्फ़िगर किया जा सकता है यदि फिक्स्चर ऊंचाई और स्पिन पैरामीटर अनुमति देते हैं.
Q3: किस प्रकार के कोटिंग्स स्पिन कोटिंग प्रक्रिया के साथ संगत हैं?
यह लाइन जल आधारित फैलाव (पीई, पीएलए, जैव-आधारित पॉलिमर), पीएफएएस मुक्त बाधा कोटिंग, तेल-प्रूफ इमल्शन और कार्यात्मक additives (anti-static, hydrophobic) के साथ संगत है।विलायक आधारित कोटिंग के लिए, हम विस्फोट-सबूत विद्युत और बेहतर निकास के साथ संलग्नक का उन्नयन कर सकते हैंअनुकूलन योग्यविकल्प।
Q4: स्पिन कोटिंग सामग्री अपशिष्ट और कवरेज एकरूपता के संदर्भ में स्प्रे कोटिंग की तुलना में कैसे है?
स्पिन कोटिंग ट्रांसफर दक्षता ≥90% (प्रयुक्त सामग्री बनाम प्रयुक्त सामग्री) ≈ हवा छिड़काव (40-60%) की तुलना में काफी अधिक प्राप्त करता है।केन्द्रापसारक बल सभी आंतरिक सतहों पर समान रूप से कोटिंग फैलता है, जिसमें गहरे छेद और कोने शामिल हैं, स्प्रे आवेदन में आम पिनहोल्स और स्ट्रेच को समाप्त करते हैं। उच्च मूल्य वाले बाधा कोटिंग्स (जैसे, जैव आधारित बहुलक) के लिए,स्पिन कोटिंग सामग्री लागत को 30-50% तक कम कर सकती है.
Q5: क्या लाइन को मेरे मौजूदा पल्प मोल्डिंग प्रेस के साथ एकीकृत किया जा सकता है?
निश्चित रूप से. इनफीड कन्वेयर ऊंचाई, अभिविन्यास, और सिंक्रनाइज़ेशन संकेत (शुष्क संपर्क, ईथरनेट / आईपी, प्रोफाइनट) पूरी तरह से हैंअनुकूलन योग्यआपके मौजूदा मोल्डिंग प्रेस के साथ निर्बाध एकीकरण के लिए. हम भी प्रेस से टर्नटेबल के लिए प्रत्यक्ष हस्तांतरण के लिए रोबोटिक पिक-एंड-प्लेस एकीकृत कर सकते हैं.
Q6: विभिन्न कोटिंग फॉर्मूलेशन के लिए सुखाने की प्रक्रिया कितनी अनुकूलन योग्य है?
सूखी सुरंग पूरी तरह से सुविधाओंअनुकूलन योग्यतापमान और वायु प्रवाह प्रोफाइल. प्रत्येक क्षेत्र में स्वतंत्र पीआईडी नियंत्रण (40-150°C) है और आईआर, मजबूर गर्म हवा, या एक संयोजन के लिए कॉन्फ़िगर किया जा सकता है. यूवी-क्युरेबल कोटिंग के लिए, हम यूवी-एलईडी मॉड्यूल जोड़ सकते हैं.सभी सुखाने पैरामीटर तेजी से परिवर्तन के लिए व्यंजनों में संग्रहीत कर रहे हैं.
प्रश्न 7: उपकरण किस प्रकार के प्रमाणपत्रों से लैस हैं?
उपकरण CE प्रमाणित और ISO9001:2015 अनुरूप है। अतिरिक्त प्रमाणपत्र (जैसे, एफडीए खाद्य संपर्क अनुपालन, यूएसडीए,या विशिष्ट क्षेत्रीय मानक) अनुरोध पर उपलब्ध कराए जा सकते हैंअनुकूलन योग्यगंतव्य बाजार की आवश्यकताओं के आधार पर।
Q8: न्यूनतम आदेश मात्रा (MOQ) क्या है?
हम एकल इकाई के आदेश स्वीकार करते हैं (MOQ: 1 सेट) ।अनुकूलन योग्यबैच कॉन्फ़िगरेशन या बहु-इकाइयों के आदेश।
Q9: स्थापना और कमीशन में कितना समय लगता है?
स्थापना और कमीशन आम तौर पर 5-10 कार्य दिवसों के लिए साइट पर हमारे विशेषज्ञ इंजीनियरों के साथ लगते हैं।अनुकूलन योग्यमौजूदा लाइनों के साथ एकीकरण परियोजनाओं के लिए, समय सीमा भिन्न हो सकती है और परियोजना नियोजन चरण के दौरान परिभाषित की जाती है।
प्रश्न 10: क्या भविष्य में उपकरण को अधिक क्षमता तक बढ़ाया जा सकता है?
हाँ. मॉड्यूलर डिजाइन भविष्य के विस्तार के लिए अनुमति देता है ∙ अतिरिक्त स्टेशनों को बोल्ट किए गए टर्नटेबल वर्गों के माध्यम से जोड़ा जा सकता है या स्वतंत्र स्पिन कोटिंग मॉड्यूल को लचीले लेआउट में जोड़ा जा सकता है।हम यह सुनिश्चित करने के लिए आधार फ्रेम भविष्य के विस्तार के लिए समायोजित सुनिश्चित करने के लिए खरीद के समय अपने अनुमानित अधिकतम क्षमता निर्दिष्ट करने की सलाह देते हैं.अनुकूलन योग्यअपग्रेड मार्ग उपलब्ध हैं कृपया हमारी बिक्री टीम से परामर्श करें।
