24-स्टेशन रोटरी स्पिन कोटिंग लाइन

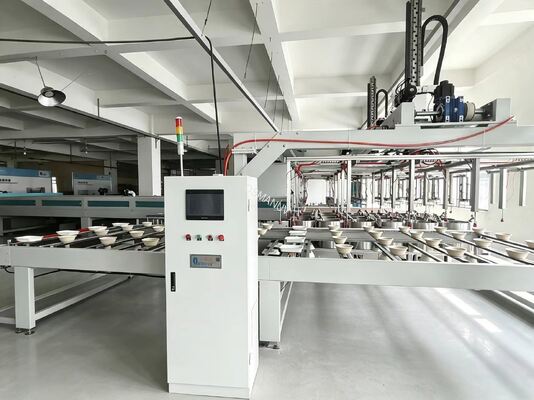

यह पूरी तरह से स्वचालित, इनलाइन 24-स्टेशन स्पिन कोटिंग उत्पादन लाइन को उच्च मात्रा, बाधा कोटिंग्स (पीई, पीएलए, पीएफएएस मुक्त जलीय फैलाव, फोटोरेसिस्ट,पोलीमर) सब्सट्रेट पर, जिसमें पल्स-मोल्ड टेबलवेयर शामिल है, सेमीकंडक्टर वेफर्स, ग्लास पैनल और लचीली फिल्म्स। व्यक्तिगत स्पिन कोटिंग स्टेशनों के साथ सटीक रोटरी इंडेक्सिंग का उपयोग करके, यह प्रणाली लगातार, समान,और डोजिंग को एकीकृत करते समय पिनहोल मुक्त फिल्म जमा, घूर्णन, और एक निरंतर प्रक्रिया में इलाज।
तकनीकी विनिर्देश
| पैरामीटर | मानक मूल्य | अनुकूलन योग्य रेंज |
|---|
| कार्यस्थलों की संख्या | 24 पद (रोटरी अनुक्रमण) | 12 / 16 / 24 / 32 स्टेशन |
| उत्पादन क्षमता | 15 से 35 चक्र/मिनट (360 से 840 पीसी/घंटा) | अनुकूलन योग्यसूखने के समय और भाग के आकार के आधार पर |
| अधिकतम सब्सट्रेट आकार | 200 मिमी व्यास या 300×300 मिमी पैनल | 450 मिमी तकअनुकूलन योग्यचक का आकार |
| घूर्णन गति सीमा | 100 - 8,000 आरपीएम | अनुकूलन योग्य12000 आरपीएम तक |
| गति सटीकता | ± 1 आरपीएम (सर्वो-नियंत्रित) | ±0.5 आरपीएम बंद-लूपअनुकूलन योग्य |
| कोटिंग वजन/मोटाई | 5 - 25 gsm (सूखा) / 5 - 200 μm (गीला) | अनुकूलन योग्यपंप और स्पिन प्रोफाइल के माध्यम से |
| कोटिंग एकरूपता | >95% (24 स्टेशनों में) | अपग्रेडेबल ± 1% /अनुकूलन योग्य |
| कोटिंग लागू करने की विधि | सटीक माप पंप + उच्च गति स्पिन कोटिंग | अनुकूलन योग्य(सुई, स्प्रे, स्याही) |

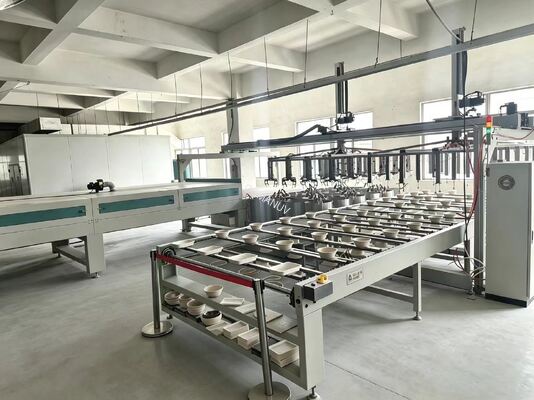

| सूखने की विधि | बहु-चरण सुरंग (IR + मजबूर गर्म हवा) | अनुकूलन योग्यलंबाई, क्षेत्र, यूवी विकल्प |
| मुख्य निर्माण सामग्री | 304 स्टेनलेस स्टील (फ्रेम), खाद्य ग्रेड द्रव मार्ग | 316L/PTFE कोटिंग्सअनुकूलन योग्य |
| नियंत्रण प्रणाली | मित्सुबिशी पीएलसी + 7 "एचएमआई टचस्क्रीन | डेल्टा /अनुकूलन योग्य ब्रांड |
| विद्युत आपूर्ति | 380V / 50Hz (3-चरण), ~80-120kW पीक | 220V - 480V, 50/60Hzअनुकूलन योग्य |
| संपीड़ित हवा | 0.6 - 0.8 एमपीए, ~ 150 एनएल/मिनट | अनुकूलन योग्यप्रवाह दर |

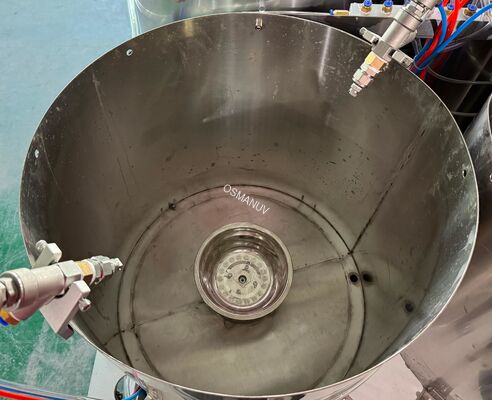

| सामग्री हस्तांतरण दक्षता | >90% | अनुकूलन योग्यईबीआर और वसूली कटोरे के साथ |
| लाइन पदचिह्न (L×W×H) | लगभग 12 मीटर × 3.5 मीटर × 2.2 मीटर | पूरी तरह से अनुकूलन योग्यमौजूदा संयंत्र के अनुकूल |
आवेदन

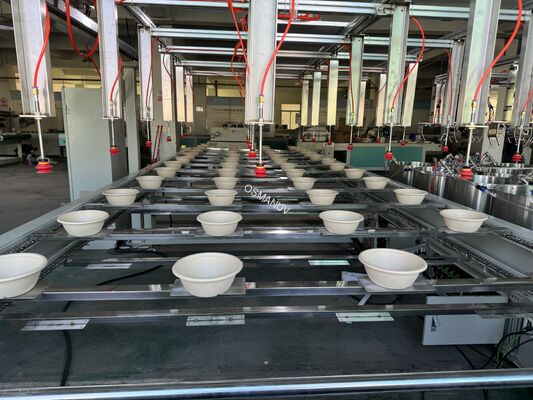

- पल्स-मोल्ड टेबलवेयर - प्लेटें, कटोरे, ट्रे, शेल कंटेनर (पीई, पीएलए, जैव-आधारित बाधा कोटिंग)
- अर्धचालक और एमईएमएस - वेफर्स पर फोटोरेसिस्ट कोटिंग (300 मिमी तक)
- ओएलईडी/पेरोवस्किट सौर कोशिकाएं - डिस्प्ले और फोटोवोल्टिक पैनलों के लिए पतली फिल्म जमाव
- खाद्य पैकेजिंग - एक बार में इस्तेमाल होने वाली पर्यावरण के अनुकूल पैकेजिंग के लिए पानी/तेल बाधा कोटिंग
- चिकित्सा उपकरण कोटिंग - इम्प्लांट या घटकों पर जैव संगत फिल्म
- अनुकूलन योग्य: लचीली फिल्मों, कांच के पैनलों, सिरेमिक टेप, लिथियम बैटरी इलेक्ट्रोड के लिए
प्रमुख विशेषताएं
- व्यक्तिगत स्टेशन नियंत्रण - प्रत्येक स्टेशन स्वतंत्र स्पिन कार्यक्रम चला सकता है (गति, समय, त्वरण)
- उच्च दक्षता और उपज - > 90% सामग्री हस्तांतरण दक्षता बनाम छिड़काव
- परिशुद्धता और एकरूपता - सर्वो-नियंत्रित खुराक और स्पिनिंग लगातार कोटिंग वजन की गारंटी देता है
- त्वरित परिवर्तन - मॉड्यूलर टूलींग डिजाइन तेजी से उत्पाद परिवर्तन की अनुमति देता है
- स्मार्ट कंट्रोल और डेटा लॉगिंग - रेसिपी लाइब्रेरी (999 तक) के साथ एचएमआई, वास्तविक समय की निगरानी
- मजबूत और स्वच्छ डिजाइन - 304 स्टेनलेस स्टील निर्माण, साफ करने में आसान
- सामग्री बचत तर्क - स्मार्ट रिकवरी सिस्टम 25-40% तक रसायनों की खपत को कम करता है
- सुरक्षा इंटरलॉक - आपातकालीन स्टॉप, कवर इंटरलॉक, सब्सट्रेट के लिए वैक्यूम डिटेक्शन
अनुकूलन विकल्प
- स्टेशनों की संख्या: 8 / 12 / 16 / 24 / 32 स्टेशन -अनुकूलन योग्य
- भागों के घोंसले और औजारः विशिष्ट उत्पाद आकारों के लिए कस्टम-मशीन फिटिंग
- खुराक प्रणालीः पंप का प्रकार, क्षमता, और विभिन्न कोटिंग चिपचिपाहट के लिए नोजल डिजाइनअनुकूलन योग्य
- सूखी सुरंगः लंबाई, हीटिंग जोन, आईआर तरंग दैर्ध्य, या यूवी उपचार -अनुकूलन योग्य
- स्पिन प्रोफाइलः गति, त्वरण, प्रति स्टेशन समय - स्वतंत्र रूप सेअनुकूलन योग्यप्रति नुस्खा
- लेआउट विन्यासः गोल, रैखिक या एल के आकार काअनुकूलन योग्यफर्श के लिए
- एकीकरणः मौजूदा मोल्डिंग प्रेस, कन्वेयर या एमईएस सिस्टम के साथ इंटरफ़ेसअनुकूलन योग्य
- सामग्री का पुनः उपयोग: ईबीआर रीसाइक्लिंग, कम मृत-मात्रा लाइनें, विलायक पुनर्प्राप्ति कटोरे -अनुकूलन योग्यन्यूनतम अपशिष्ट के लिए
- पर्यावरण नियंत्रणः स्वच्छ कक्ष संगतता (वर्ग 10 - वर्ग 100,000), निष्क्रिय गैस शुद्धिकरणअनुकूलन योग्य
सहायता और सेवाएं
- 12 से 24 महीने की वारंटी (मॉडल के आधार पर विस्तार योग्य)
- परियोजना परामर्श - व्यवहार्यता विश्लेषण और प्रक्रिया समाधान डिजाइन
- स्थापना और कमीशन - पर्यवेक्षित साइट पर स्थापना और कैलिब्रेशन
- दूरस्थ समस्या निवारण - WhatsApp, Teams, या TeamViewer के माध्यम से
- स्पेयर पार्ट्स की आपूर्ति - 7 वर्ष से अधिक समय तक स्टॉक किया गया
- ऑपरेटर प्रशिक्षण - आपकी उत्पादन टीम के लिए साइट पर प्रशिक्षण
- अनुकूलन इंजीनियरिंग समर्थन - सीएडी चित्र + पीएलसी कोड समायोजन शामिल
पैकिंग और शिपिंग
पैकेजिंग में एंटी-स्टैटिक वैक्यूम बैग + फोम पैडिंग + प्रबलित प्लाईवुड निर्यात बॉक्स शामिल है जिसमें संवेदनशील घटकों पर वीसीआई एंटी-रस्ट पेपर और नमी-प्रूफ बाधा शामिल है। शिपिंग के तरीके उपलब्ध हैंःएफओबी (शंघाई / शेन्ज़ेन / क़िंगदाओ) या सीआईएफ समुद्र के द्वारा, हवा, या रेल. लीड समयः 30 - 60 दिन अनुकूलन के स्तर के आधार पर। दस्तावेजों में शामिल हैंः उपयोगकर्ता मैनुअल, कैलिब्रेशन प्रमाण पत्र, सीई घोषणा, विद्युत योजनाएं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 24 स्टेशन एक साथ अलग-अलग स्पिन प्रोग्राम चला सकते हैं?
उत्तर: हाँ. स्वतंत्र मोटर संस्करण में, प्रत्येक स्टेशन एकअनुकूलन योग्यस्वतंत्र नुस्खा (गति, समय, त्वरण) ।
प्रश्न: किस प्रकार के सब्सट्रेट आकारों को संभाला जा सकता है?
एकः मानक 200 मिमी वाफर्स या 300×300 मिमी पैनलों तक का समर्थन करता है। हम कर सकते हैंअनुकूलित करना5×5mm चिप्स से 450mm पैनलों तक के सब्सट्रेट के लिए चक।
प्रश्न: क्या यह लाइन जल आधारित और विलायक आधारित दोनों कोटिंग्स को संभाल सकती है?
उत्तर: हाँ। हम कर सकते हैंअनुकूलित करनाद्रव पथ सामग्री (PTFE, 316L) और विलायक संगतता के लिए विस्फोट-सबूत विद्युत जोड़ें।
प्रश्न: क्या सूखी सुरंग की लंबाई समायोज्य है?
उत्तर: हाँ। सूखी सुरंग हो सकती हैअनुकूलित(लंबी/छोटी, विभिन्न हीटिंग जोन) आपके कोटिंग के सख्त प्रोफाइल के आधार पर।
प्रश्न: मैं विभिन्न उत्पाद आकारों के बीच कैसे बदल सकता हूँ?
उत्तर: मशीन मॉड्यूलर टूलींग का उपयोग करती है।अनुकूलन योग्यऔर 15 मिनट से भी कम समय में त्वरित बदलाव के लिए बदल सकते हैं।
प्रश्न: क्या लाइन मेरे मौजूदा मोल्डिंग प्रेस के साथ एकीकृत हो सकती है?
उत्तर: हाँ। हम प्रदान करते हैंअनुकूलन योग्यनिर्बाध एकीकरण के लिए इनफेड/आउटफीड इंटरफेस, स्पीड मैचिंग और पीएलसी संचार प्रोटोकॉल।
प्रश्न: अनुकूलित लाइन के लिए न्यूनतम आदेश मात्रा क्या है?
उत्तर: कॉन्फ़िगरेशन परिवर्तनों के लिए 1 यूनिट (निests, नोजल, गति) । पूर्ण यांत्रिक पुनः डिजाइन और कस्टम लेआउट के लिए 2+ यूनिट।
