पल्स मोल्ड मील बॉक्स के लिए एकल-स्टेशन स्पिन कोटिंग मशीन आर एंड डी - सूत्र विकास के लिए अनुकूलन योग्य जुड़नार के साथ प्रोग्राम करने योग्य गति 100-10,000 आरपीएम
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OSMANUV |
| प्रमाणन: | ISO9001/CE |
| मॉडल संख्या: | ओएसएम-एक्सटी-400 |
| दस्तावेज: | Single-station spin coating...on.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 30~45 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | बातचीत |
|
विस्तार जानकारी |
|||
| कोटिंग का तरीका: | स्पिन कोटिंग | खिलाने की विधि: | नीचे, साइड वैकल्पिक |
|---|---|---|---|
| कोटिंग दक्षता: | उच्च दक्षता | बेल्ट क्यूटी: | 1/2/3 |
| बिजली की खपत: | लगभग 3-5 किलोवाट | कोटिंग की गति: | 40 |
| नियंत्रण प्रणाली: | टच स्क्रीन इंटरफ़ेस के साथ पीएलसी नियंत्रण | चलने की दिशा: | बाएं से दाएं |
| प्रमुखता देना: | एकल स्टेशन स्पिन कोटिंग मशीन पल्स मोल्डिंग के लिए,प्रोग्राम करने योग्य स्पिन कोटिंग मशीन 100-10000 आरपीएम,पल्स मोल्ड मील बॉक्स आर एंड डी कोटिंग मशीन |
||
उत्पाद विवरण
पल्स मोल्ड मील बॉक्स के लिए सिंगल-स्टेशन स्पिन कोटिंग मशीन आर एंड डी
सूत्र विकास के लिए अनुकूलन योग्य फिक्स्चर के साथ प्रोग्राम करने योग्य गति 100-10,000 आरपीएम
उत्पादन लाइन की संरचना
यह स्वतंत्र एकल-स्टेशन स्पिन कोटिंग सिस्टम एक कॉम्पैक्ट, मॉड्यूलर इकाई है जिसे लचीले संचालन के लिए डिज़ाइन किया गया है। मानक उत्पादन लाइन संरचना में शामिल हैंः
- मैनुअल या अर्ध-स्वचालित लोडिंग स्टेशनःस्पिन फिक्स्चर पर पल्स मोल्डेड उत्पादों को लगाने के लिए

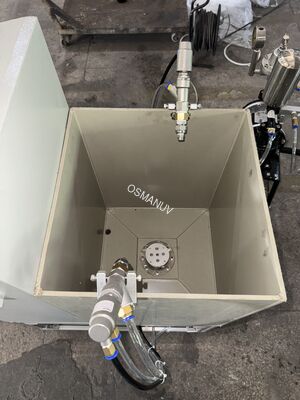

- कोर सिंगल-स्टेशन स्पिन कोटिंग चैंबर:प्रणाली का दिल, अनुकूलन योग्य स्थिरता और सुरक्षा संलग्नक के साथ एक प्रोग्राम करने योग्य स्पिन चक के साथ
- परिशुद्धता कोटिंग वितरण प्रणालीःसटीक, छोटी मात्रा में कोटिंग आवेदन के लिए सिरिंज पंप या सोलेनोइड वाल्व
- वैकल्पिक विलायक/संतृप्ति वाष्प हुडःकोटिंग के विकास के दौरान सुखाने की गति और विलायक के संपर्क को नियंत्रित करने के लिए
- टचस्क्रीन नियंत्रण कंसोलःस्पिन रेसिपी प्रोग्राम करने, पैरामीटर स्टोर करने और कोटिंग प्रक्रिया को नियंत्रित करने के लिए सहज ज्ञान युक्त एचएमआई
- वैकल्पिक In-situ सूखने मॉड्यूलःइंटीग्रेटेड आईआर लैंप या स्पिन के बाद तुरंत सूखने के लिए गर्म हवा नोजल
प्रणाली को वैकल्पिक रूप से अनुकूलन योग्य अपस्ट्रीम मोल्ड धारकों और डाउनस्ट्रीम सख्त ट्रे के साथ एक प्रयोगशाला कार्यप्रवाह में एकीकृत किया जा सकता है।यह स्वचालित खिला और अनलोडिंग सिस्टम के साथ जोड़ा जा सकता है.
उत्पाद का वर्णन
हमारे सिंगल-स्टेशन स्पिन कोटिंग उपकरण एक सटीक-इंजीनियरिंग प्रणाली है जिसे विशेष रूप से पल्प मोल्ड किए गए भोजन कंटेनरों की आंतरिक सतहों पर समान कार्यात्मक कोटिंग लगाने के लिए डिज़ाइन किया गया है,जैसे कटोरेयह अनुसंधान एवं विकास, प्रोटोटाइपिंग, छोटे बैच उत्पादन और कोटिंग फॉर्मूला अनुकूलन के लिए आदर्श समाधान है।
मशीन में उन्नत स्पिन-कोटिंग तकनीक का उपयोग किया जाता हैः एक पल्प मोल्ड उत्पाद को कोटिंग कक्ष के भीतर एक कस्टम-इंजीनियर फिटिंग या वैक्यूम चक पर सुरक्षित रूप से रखा जाता है।एक सटीक वितरण प्रणाली कोटिंग की एक नियंत्रित मात्रा लागू करती है (पानी आधारित), बायो-पॉलिमर, या बाधा कोटिंग) उत्पाद की आंतरिक सतह पर।और उत्पन्न केन्द्रापसारक बल सभी जटिल आंतरिक ज्यामिति पर समान रूप से कोटिंग फैलता है, जिसमें गहरे कोने और साइडवॉल शामिल हैं, जो एक निर्बाध, पिनहोल मुक्त बाधा बनाते हैं।
यह प्रक्रिया निम्नलिखित सुनिश्चित करती हैः
- पूर्ण कवरेज:यहां तक कि जटिल 3D आकारों पर भी, जिसमें अंतराल और अंडरकट हैं
- सटीक नियंत्रण:कोटिंग वजन और मोटाई सटीक रूप से नियंत्रित किया जा सकता है (आमतौर पर 1-50 माइक्रोन)
- न्यूनतम अपशिष्टःअतिरिक्त कोटिंग को अलग किया जाता है और इसे इकट्ठा और पुनर्नवीनीकरण किया जा सकता है, जिससे सामग्री की खपत में काफी कमी आती है
यह प्रणाली बेंच-टॉप या फर्श-स्टैंडिंग स्थापना के लिए डिज़ाइन की गई है और विभिन्न उत्पाद आकारों, आकारों और कोटिंग सामग्री को संभालने के लिए पूरी तरह से अनुकूलन योग्य है।
तकनीकी मापदंड
निम्नलिखित तालिका हमारे मानक एकल स्टेशन स्पिन कोटिंग मॉडल के लिए विनिर्देशों की रूपरेखा है। व्यापक अनुकूलन अपने अद्वितीय उत्पाद आयामों, कोटिंग सामग्री,और अनुसंधान एवं विकास या उत्पादन आवश्यकताएं.
| पैरामीटर | आर एंड डी मॉडल (जैसे, OSM-XT-450T) | परिशुद्धता मॉडल (जैसे, OSM-XT-400T) | अनुकूलन विकल्प |
|---|---|---|---|
| मशीन का प्रकार | बेंचटॉप स्पिन कोटर | फर्श पर खड़े एकल स्टेशन | अनुकूलन योग्यरूप कारक |
| घूर्णन गति रेंज | 100 - 10,000 आरपीएम | 100 - 6,000 आरपीएम | अनुकूलन योग्यगति सीमा (15,000 आरपीएम तक) |
| गति सटीकता | सेट मूल्य का ± 1% | सेट मूल्य का ± 1% | उच्च परिशुद्धता सर्वो विकल्प उपलब्ध |
| त्वरण | 100 - 20,000 आरपीएम/सेकंड | प्रोग्राम करने योग्य रैंप दरें | अनुकूलन योग्यत्वरण प्रोफाइल |
| प्रोग्राम करने योग्य कदम | प्रति नुस्खा 10 कदम तक | बहु-चरण प्रोफाइल (डिस्पेंस, स्प्रेड, स्पिन, ड्राई) | अनुकूलन योग्यनुस्खा जटिलता |
| फिक्स्चर / चक आकार | 150 मिमी व्यास तक के मोल्ड के लिए मानक | 200 मिमी व्यास तक के मोल्ड के लिए मानक। | पूरी तरह से अनुकूलन योग्यअपने उत्पाद ज्यामिति के लिए |
| फिक्स्चर प्रकार | वैक्यूम चक (मानक) | वैक्यूम या मैकेनिकल क्लैंप | अनुकूलन योग्यपकड़ने की विधि (वीक्यूम, यांत्रिक, कस्टम 3डी मुद्रित) |
| उत्पाद की अधिकतम ऊंचाई/गहरी | 100 मिमी तक (मानक) | 150 मिमी तक (मानक) | अनुकूलन योग्यऊंचे उत्पादों के लिए कक्ष गहराई |
| कोटिंग डिस्पेंस विधि | मैनुअल सिरिंज / स्वचालित सिरिंज पंप | सटीक सोलेनोइड वाल्व / सिरिंज पंप | अनुकूलन योग्यवितरण प्रणाली (सृंज, स्प्रे, समयबद्ध वाल्व) |
| अधिकतम कोटिंग चिपचिपापन | 1000 सीपी तक (मानक) | 1000 सीपी तक (मानक) | अनुकूलन योग्यउच्च चिपचिपाहट वाले कोटिंग्स के लिए |
| नियंत्रण इंटरफ़ेस | नुस्खा भंडारण के साथ डिजिटल टचस्क्रीन | नुस्खा भंडारण के साथ 7-इंच एचएमआई (20+ कार्यक्रम) | अनुकूलन योग्यसॉफ्टवेयर, डेटा लॉगिंग, यूएसबी निर्यात |
| डेटा लॉगिंग | वैकल्पिक यूएसबी निर्यात | मानक यूएसबी/ईथरनेट निर्यात | अनुकूलन योग्यअनुसंधान एवं विकास प्रलेखन के लिए डेटा अधिग्रहण |
| विद्युत आपूर्ति | 110V/220V, 50/60Hz (एकल चरण) | 220 वी, 50/60 हर्ट्ज (एकल चरण) | अनुकूलन योग्यस्थानीय वोल्टेज पर |
| पदचिह्न (लगभग) | 400 मिमी x 500 मिमी (बेंच स्पेस) | 600 मिमी x 600 मिमी (बेंच स्पेस) | अनुकूलन योग्यरूपरेखा |
| सुरक्षा विशेषताएं | परस्पर बंद पारदर्शी हुड | एक दूसरे से जुड़ा हुआ सुरक्षा कोठरी | अनुकूलन योग्यसुरक्षा अवरुद्ध |
आवेदन
यह एकल-स्टेशन स्पिन कोटिंग उपकरण पल्स मोल्डिंग उद्योग में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श हैः
- अनुसंधान एवं विकास एवं कोटिंग फॉर्मूलेशन विकास:चिपचिपाहट, आसंजन और कवरेज को अनुकूलित करने के लिए पल्प सब्सट्रेट पर पानी आधारित, बायो-पॉलिमर या बाधा कोटिंग का परीक्षण करना
- प्रोटोटाइप और नमूना उत्पादन:पूर्ण पैमाने पर उत्पादन से पहले ग्राहक प्रस्तुतियों, क्षेत्र परीक्षणों और बाजार परीक्षणों के लिए लेपित नमूनों का निर्माण
- छोटे बैचों का उत्पादन:विशेष या उच्च मूल्य वाले लेपित पल्स उत्पादों, जैसे कि प्रीमियम खाद्य कंटेनरों, कॉस्मेटिक पैकेजिंग या औद्योगिक सम्मिलन की सीमित मात्रा का निर्माण
- प्रक्रिया पैरामीटर अनुकूलनःनए उत्पाद आकारों के लिए इष्टतम घूर्णन गति, वितरण मात्रा, त्वरण और सुखाने का समय निर्धारित करना
- गुणवत्ता नियंत्रण एवं परीक्षण:तैयार नमूनों पर कोटिंग प्रदर्शन (पानी प्रतिरोध, तेल प्रतिरोध, गर्मी प्रतिरोध 100 डिग्री सेल्सियस से अधिक) का मूल्यांकन
- शैक्षिक एवं अनुसंधान संस्थान:टिकाऊ पैकेजिंग और कार्यात्मक कोटिंग के लिए अकादमिक अनुसंधान का समर्थन करना
अनुकूलन विकल्प
हम समझते हैं कि प्रत्येक उत्पाद और अनुसंधान लक्ष्य अद्वितीय है। इसलिए हमारे एकल-स्टेशन स्पिन कोटिंग सिस्टम अत्यधिक अनुकूलन योग्य हैंः
- कस्टम फिक्स्चर डिज़ाइनःहम आपके विशिष्ट पल्स मोल्ड उत्पाद (बाल, ट्रे, बॉक्स, कप) की सटीक आंतरिक और बाहरी ज्यामिति के अनुरूप जुड़नार डिजाइन और निर्माण करते हैं।विकल्पों में सटीक ड्रिल किए गए छेद के साथ वैक्यूम चक शामिल हैंयांत्रिक क्लैंप, या कस्टम 3 डी मुद्रित धारक
- स्थिरता सामग्रीः अनुकूलन योग्यसंक्षारक कोटिंग या उच्च तापमान सुखाने के साथ संगतता के लिए सामग्री (एल्यूमीनियम, स्टेनलेस स्टील, पीटीएफई-लेपित) का चयन
- वितरण प्रणाली अनुकूलनःकम मात्रा में अनुसंधान एवं विकास के लिए सटीक सिरिंज पंप, समयबद्ध वितरण के लिए सोलेनोइड वाल्व या जटिल कोटिंग पैटर्न के लिए बहु-नोजल सरणी सहित वितरण विधियों का चयन
- गति रेंज और नियंत्रणः अनुकूलन योग्यविशेष कोटिंग आवश्यकताओं के लिए अधिकतम गति (15,000 आरपीएम तक) और त्वरण प्रोफाइल
- सॉफ्टवेयर और डेटा लॉगिंगःप्रयोगशाला स्वचालन प्रणालियों में एकीकरण के लिए अनुकूलित सॉफ्टवेयर सुविधाएँ, बहु-चरण नुस्खा प्रोग्रामिंग और डेटा निर्यात विकल्प (यूएसबी, ईथरनेट, मॉडबस)
- कक्ष और संलग्नक: अनुकूलन योग्यबड़े उत्पादों को समायोजित करने के लिए कक्ष का आकार, या विलायक वाष्प नियंत्रण, निष्क्रिय गैस शुद्धिकरण या आर्द्रता विनियमन के साथ विशेष संलग्नक
- सूखने का एकीकरण: अनुकूलन योग्यतत्काल स्पिन के बाद सूखने के लिए वैकल्पिक इन-सइट आईआर हीटर, गर्म हवा के ब्लोअर या यूवी क्यूरिंग लैंप के साथ एकीकरण
- स्वचालन स्तरःपूरी तरह से मैनुअल प्रयोगशाला इकाइयों से लेकर स्वचालित वितरण और चक्र नियंत्रण के साथ अर्ध-स्वचालित प्रणालियों तक
- सामग्री निर्माण:मानक पाउडर लेपित स्टील याअनुकूलन योग्यगीले वातावरण या क्लीनरूम अनुप्रयोगों के लिए स्टेनलेस स्टील (SUS 304) निर्माण
प्रमुख विशेषताएं
- सटीक स्पिन नियंत्रणः± 1% गति सटीकता और प्रोग्राम करने योग्य त्वरण के साथ उच्च टोक़ मोटर दोहराए जाने योग्य, समान कोटिंग आवेदन सुनिश्चित करता है
- अनुसंधान एवं विकास केंद्रित डिजाइनःबहु-चरणीय नुस्खा प्रोग्रामिंग और डेटा लॉगिंग क्षमताएं शोधकर्ताओं को कोटिंग मापदंडों को व्यवस्थित रूप से तलाशने और दस्तावेज करने की अनुमति देती हैं
- बहुमुखी फिक्स्चरः अनुकूलन योग्यवैक्यूम चक और जुड़नार सुरक्षित रूप से जटिल 3 डी पल्प आकार पकड़, स्पिन चक्र के दौरान सही स्थिति सुनिश्चित
- न्यूनतम सामग्री अपशिष्टःमहंगी या प्रयोगात्मक कोटिंग सामग्री के लिए सटीक, छोटी मात्रा में वितरण आदर्श है, जिससे अनुसंधान एवं विकास लागत में काफी कमी आती है
- उपयोगकर्ता के अनुकूल इंटरफ़ेसःनुस्खा भंडारण के साथ सहज ज्ञान युक्त टचस्क्रीन एचएमआई विभिन्न उत्पादों के लिए अनुकूलित मापदंडों की त्वरित याद दिलाता है
- कॉम्पैक्ट पदचिह्न:बेंचटॉप डिजाइन मूल्यवान प्रयोगशाला या उत्पादन फर्श स्थान बचाता है
- मजबूत एवं सुरक्षित निर्माण:सुरक्षा-इंटरलॉक्ड संलग्नक, रिसाव नियंत्रण और आपातकालीन स्टॉप सुविधाओं के साथ स्थायित्व के लिए बनाया गया
- भविष्य-प्रूफ मॉड्यूलरताःमॉड्यूलर वास्तुकला बाद के उन्नयन और अनुकूलन के लिए अनुमति देता है क्योंकि अनुसंधान आवश्यकताएं विकसित होती हैं
सहायता और सेवाएं
- बिक्री पूर्व तकनीकी परामर्श:हम आपके विशिष्ट उत्पाद नमूनों, कोटिंग आवश्यकताओं और अनुसंधान लक्ष्यों का विश्लेषण करते हैं ताकि इष्टतम अनुकूलित प्रणाली डिजाइन का प्रस्ताव दिया जा सके
- नमूना परीक्षण:हमारे आवेदन प्रयोगशाला में प्रक्रिया विकास और प्रदर्शन के लिए हमें अपने पल्प मोल्ड उत्पादों और कोटिंग सामग्री भेजें
- स्थापना और सेटअपःविस्तृत स्थापना गाइड, रिमोट सेटअप समर्थन, और साइट पर कमीशनिंग अनुरोध पर उपलब्ध है
- व्यापक प्रशिक्षण:वीडियो आधारित और मैनुअल आधारित ऑपरेटर प्रशिक्षण जिसमें मशीन संचालन, नुस्खा प्रोग्रामिंग, फिक्स्चर परिवर्तन और नियमित रखरखाव शामिल हैं
- वारंटीःभागों और श्रम पर 12 महीने की वारंटी, विस्तारित वारंटी विकल्प उपलब्ध
- दूरस्थ सहायताःफोन, ईमेल या वीडियो कॉल के माध्यम से 24/7 ऑनलाइन तकनीकी सहायता
- स्पेयर पार्ट्स सर्विसःत्वरित वितरण के लिए वास्तविक स्पेयर पार्ट्स की गारंटी उपलब्धता
पैकिंग और शिपिंग
- पैकिंगःप्रणाली को एक फोम-इन्सुलेट कार्डबोर्ड बॉक्स या कस्टम आकार के प्रबलित निर्यात लकड़ी के डिब्बे में पूरी तरह से इकट्ठा इकाई के रूप में सुरक्षित रूप से पैक किया जाता है, जिसमें सभी संवेदनशील सतहों पर सुरक्षात्मक फिल्म होती है
- शामिल सहायक उपकरण:सभी आवश्यक केबल, बुनियादी उपकरण, उपभोग्य सामग्रियों स्टार्टर किट, त्वरित प्रारंभ गाइड और डिजिटल पूर्ण मैनुअल शामिल हैं
- नौवहन:
- लोड करने का बंदरगाह:शेन्ज़ेन / गुआंगज़ौ, चीन (ग्राहक के अनुरोध के अनुसार)
- नेतृत्व समयःमानक मॉडलः 30-45 दिन; अनुकूलित प्रणालीः डिजाइन फ्रीज के बाद परियोजना-निर्भर
- शिपिंग विधि:समुद्री मार्ग (FCL/LCL), हवाई माल या एक्सप्रेस कूरियर द्वारा उपलब्ध
- शिपिंग की शर्तेंःएफओबी, सीआईएफ, सीएनएफ, डीडीयू - आपके स्थान के आधार पर अनुकूलन योग्य
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या यह एकल-स्टेशन स्पिन कोटर अनियमित आकार के पल्प मोल्ड उत्पादों जैसे गहरे कटोरे या जटिल ट्रे को संभाल सकता है?
उत्तरः हाँ, बिल्कुल। यह इसका प्राथमिक कार्य है। कुंजी एक अनुकूलित वैक्यूम फिटिंग है जिसे विशेष रूप से उच्च गति घूर्णन के दौरान आपके अद्वितीय 3 डी मोल्ड ज्यामिति को सुरक्षित रूप से रखने के लिए डिज़ाइन किया गया है।स्पिन कोटिंग प्रक्रिया प्रभावी रूप से सभी आंतरिक समोच्च कोटिंग, गहरे कोनों और साइडवॉल सहित।
प्रश्न 2: कोटिंग की मोटाई की विशिष्ट सीमा क्या है?
एकः कोटिंग मोटाई सामग्री चिपचिपाहट, स्पिन गति, और ठोस सामग्री सहित कई कारकों पर निर्भर करती है। आम तौर पर, प्रणाली 1 से 50 माइक्रोन तक समान फिल्म प्राप्त कर सकती है।इस मशीन का उपयोग कर प्रक्रिया विकास अपने लक्ष्य मोटाई के लिए आवश्यक सटीक मापदंडों का निर्धारण करेगा.
Q3: मैं विभिन्न कोटिंग सामग्री के बीच प्रणाली को कैसे साफ करता हूं?
A: द्रव पथ को आसानी से साफ करने के लिए डिज़ाइन किया गया है। वितरण प्रणाली में डिस्पोजेबल या आसानी से साफ करने योग्य घटकों (जैसे कि सिरिंज और ट्यूब) का उपयोग किया जाता है, और जुड़नार / चक सतह पोंछ-साफ होती है।सफाई की विस्तृत प्रक्रियाएं उपयोगकर्ता पुस्तिका में उल्लिखित हैं.
प्रश्न 4: क्या मशीन जल आधारित बायो-पॉलिमर कोटिंग के लिए उपयुक्त है?
उत्तरः बिल्कुल। यह प्रणाली पानी आधारित, विलायक आधारित और जैव-पॉलीमर सूत्रों सहित कोटिंग्स की एक विस्तृत श्रृंखला के साथ संगत है।सुखाने की गति को नियंत्रित करना (कभी-कभी एक वैकल्पिक वाष्प हुड के माध्यम से) मशीन पर किए गए प्रक्रिया विकास का एक महत्वपूर्ण हिस्सा है.
Q5: क्या मैं प्रसंस्करण और विश्लेषण के लिए प्रक्रिया डेटा निर्यात कर सकता हूँ?
उत्तर: हाँ. अधिकांश मॉडलों में एक यूएसबी पोर्ट या ईथरनेट कनेक्शन शामिल है ताकि व्यापक आर एंड डी दस्तावेज और विश्लेषण के लिए रन रेसिपी और वास्तविक प्रदर्शन डेटा (गति बनाम समय) निर्यात किया जा सके।
प्रश्न 6: मैं अपने अनूठे पल्प मोल्ड आकार के लिए एक जुड़नार कैसे बनाऊं?
एकः हम डिजाइन और अपने 3 डी सीएडी मॉडल या भौतिक नमूने के आधार पर जुड़नार का निर्माण कर सकते हैं. बस हमें अपने उत्पाद विनिर्देश भेजें,और हमारी इंजीनियरिंग टीम एक अनुकूलित होल्डिंग समाधान विकसित करेगावैकल्पिक रूप से, मानक वैक्यूम चक को अक्सर नरम पैड या कस्टम सम्मिलन के साथ अनुकूलित किया जा सकता है।
प्रश्न 7: एक कस्टम फिक्स्चर के साथ एक प्रणाली के लिए विशिष्ट नेतृत्व समय क्या है?
एकः एक मानक प्रणाली के लिए लीड समय आम तौर पर 30-45 दिन है। एक कस्टम-डिज़ाइन फिक्स्चर जोड़ने आमतौर पर डिजाइन, निर्माण और परीक्षण के लिए 2-4 सप्ताह जोड़ता है।
