मोल्डेड पल्स फूड कंटेनरों के लिए एकल-स्टेशन स्पिन कोटर

उत्पादन लाइन की संरचना

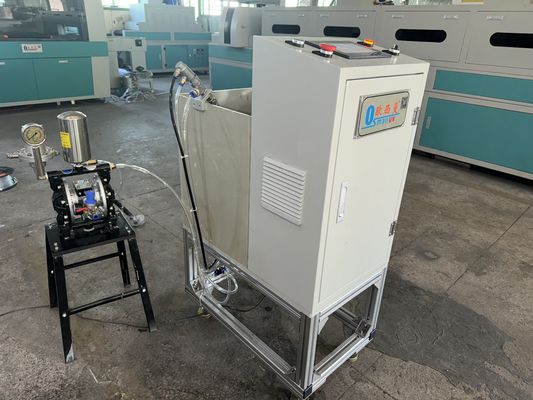

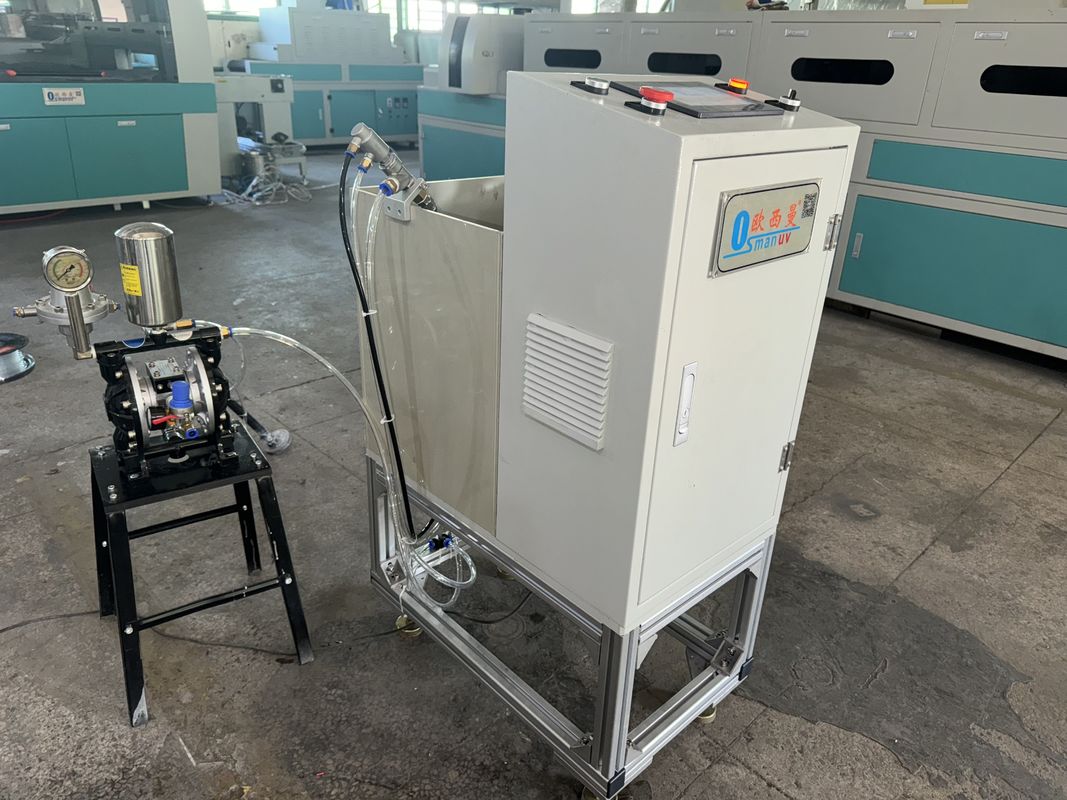

यह एकल-स्टेशन स्पिन कोटिंग उपकरण एक स्वतंत्र, मॉड्यूलर इकाई है जिसे लचीले संचालन के लिए डिज़ाइन किया गया है।उत्पादन लाइन की संरचनाइसमें शामिल हैंः

1. मैनुअल लोडिंग स्टेशनःऑपरेटर मोल्डेड पल्प उत्पाद को स्पिन फिटिंग पर रखता है।

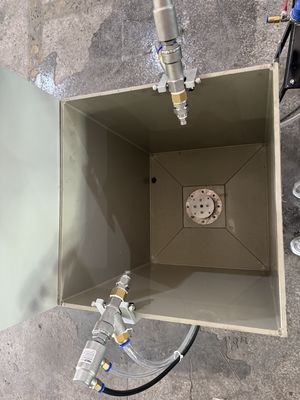

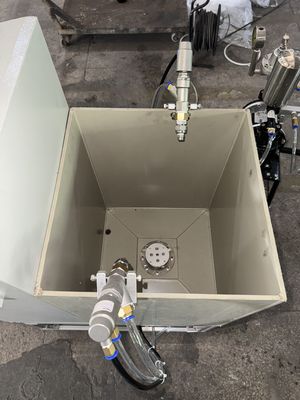

2. एकल-स्टेशन स्पिन कोटिंग कक्षःएक प्रोग्राम करने योग्य स्पिन चक और अनुकूलन योग्य स्थिरता के साथ बंद कक्ष।

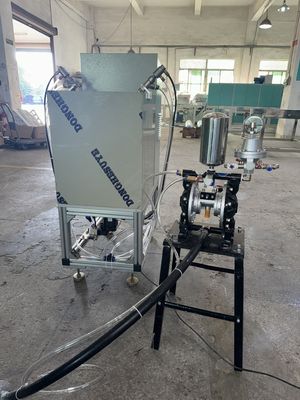

3. परिशुद्धता कोटिंग वितरण प्रणालीःसटीक, छोटी मात्रा में कोटिंग आवेदन के लिए सिरिंज पंप या सोलेनोइड वाल्व।

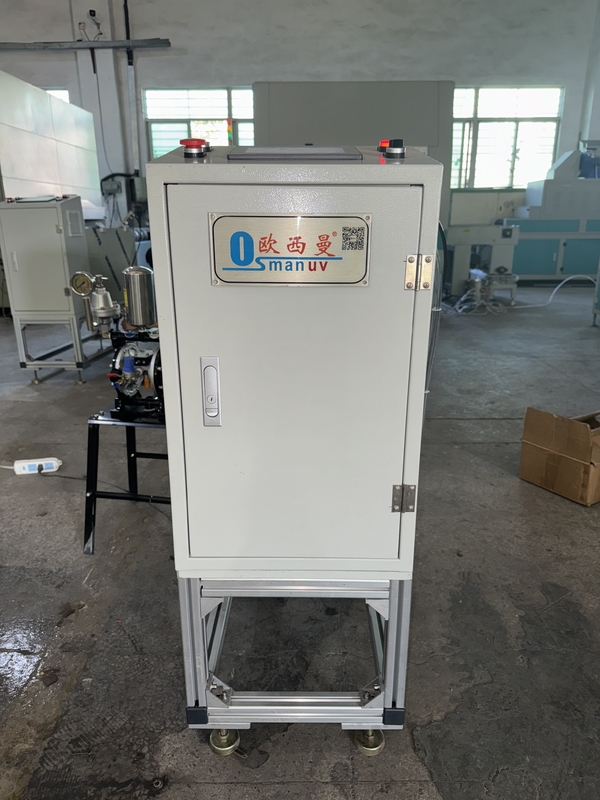

4. टचस्क्रीन नियंत्रण कंसोलःस्पिन रेसिपी (गति, समय, त्वरण) को प्रोग्राम करने और प्रक्रिया को नियंत्रित करने के लिए एचएमआई

5. वैकल्पिक इन-साइट ड्राईंग मॉड्यूलःघुमाव के बाद तुरंत सूखने के लिए एकीकृत आईआर लैंप या गर्म हवा नोजल।

6. मैनुअल अनलोडिंग स्टेशनःकोटिंग या पैकेजिंग के लिए लेपित उत्पाद को हटाना।

नोटः प्रणाली एक कस्टम डाउनस्ट्रीम सुखाने ओवन या कन्वेयर के साथ एकीकृत किया जा सकता है और स्थिरता डिजाइन हैपूरी तरह से अनुकूलन योग्यअपने विशिष्ट उत्पाद ज्यामिति से मेल खाने के लिए।

उत्पाद का वर्णन

हमारेएकल स्टेशन स्पिन कोटिंग उपकरणएक सटीक इंजीनियरिंग प्रणाली विशेष रूप से एक समान कार्यात्मक कोटिंग्स को लागू करने के लिए डिज़ाइन किया गया हैआंतरिक सतहेंयह अनुसंधान एवं विकास, प्रोटोटाइपिंग, छोटे बैच उत्पादन,और कोटिंग सूत्र अनुकूलन.

मशीन में उन्नत स्पिन-कोटिंग तकनीक का उपयोग किया जाता हैः एक मोल्ड किए गए पल्स उत्पाद को एककस्टम-इंजीनियरिंग फिक्स्चरया कोटिंग कक्ष के भीतर वैक्यूम चक. एक सटीक वितरण प्रणाली कोटिंग की एक नियंत्रित मात्रा (पानी आधारित, बायोपॉलिमर,या तेल/पानी बाधा कोटिंग) उत्पाद की आंतरिक सतह परइसके बाद फिक्स्चर प्रोग्राम करने योग्य गति (0-6000 आरपीएम) से घूमता है और उत्पन्न केन्द्रापसारक बल सभी जटिल आंतरिक ज्यामिति पर कोटिंग को समान रूप से फैलाता है।गहरे कोनों और साइडवॉल सहित, एक निर्बाध, पिनहोल मुक्त बाधा पैदा करता है।

मुख्य लाभ:

• अवरोधों और अंडरकट के साथ जटिल 3D आकारों पर पूर्ण कवरेज।

• कोटिंग मोटाई (1-50 माइक्रोन) का सटीक नियंत्रण।

• न्यूनतम सामग्री अपशिष्ट ️ अतिरिक्त कोटिंग को हटा दिया जाता है और इसे एकत्र/पुनर्चक्रित किया जा सकता है।

• संग्रहीत पीएलसी व्यंजनों के साथ दोहराए जाने योग्य परिणाम।

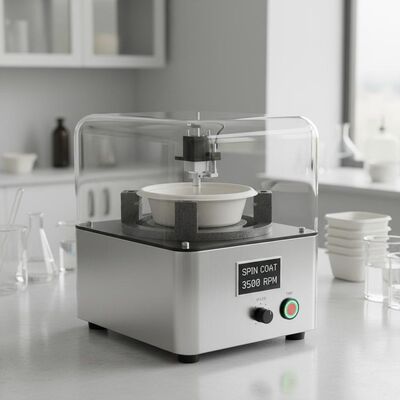

प्रणाली को बेंचटॉप या फर्श पर खड़े होने के लिए डिज़ाइन किया गया है और यहपूरी तरह से अनुकूलन योग्यविभिन्न उत्पाद आकार, आकार और कोटिंग सामग्री को संभालने के लिए।

तकनीकी मापदंड

निम्नलिखित तालिका में हमारे मानक एकल-स्टेशन स्पिन कोटिंग मॉडल के लिए विनिर्देशों की रूपरेखा दी गई है।व्यापक अनुकूलनअपने अद्वितीय उत्पाद आयामों, कोटिंग सामग्री, और आर एंड डी या उत्पादन आवश्यकताओं को पूरा करने के लिए उपलब्ध है।

आवेदन

यह एकल-स्टेशन स्पिन कोटिंग उपकरण निम्नलिखित के लिए आदर्श हैः

• अनुसंधान एवं विकास एवं कोटिंग फॉर्मूलेशन विकास:चिपचिपाहट, आसंजन और कवरेज को अनुकूलित करने के लिए पल्प सब्सट्रेट पर पानी आधारित, बायो-पॉलिमर या बाधा कोटिंग का परीक्षण करना।

• प्रोटोटाइप और नमूना उत्पादन:पूर्ण पैमाने पर उत्पादन से पहले ग्राहक प्रस्तुतियों, क्षेत्र परीक्षणों और बाजार परीक्षणों के लिए लेपित नमूने बनाना।

• छोटे बैचों का उत्पादन:विशेष या उच्च मूल्य वाले लेपित पल्स उत्पादों, जैसे कि प्रीमियम खाद्य कंटेनर, कॉस्मेटिक पैकेजिंग या औद्योगिक सम्मिलन की सीमित मात्रा में विनिर्माण।

• प्रक्रिया पैरामीटर अनुकूलनःनए उत्पाद आकारों के लिए इष्टतम स्पिन गति, वितरण मात्रा, त्वरण और सुखाने का समय निर्धारित करना।

• गुणवत्ता नियंत्रण एवं परीक्षण:तैयार नमूनों पर कोटिंग प्रदर्शन (पानी प्रतिरोध, तेल प्रतिरोध, गर्मी प्रतिरोध 100 डिग्री सेल्सियस से अधिक) का मूल्यांकन।

• शैक्षिक एवं अनुसंधान संस्थान:टिकाऊ पैकेजिंग और कार्यात्मक कोटिंग के लिए अकादमिक अनुसंधान का समर्थन करना।

अनुकूलन

हम समझते हैं कि प्रत्येक उत्पाद और अनुसंधान लक्ष्य अद्वितीय है।हमारे एकल-स्टेशन स्पिन कोटिंग सिस्टम अत्यधिक अनुकूलन योग्य हैं:

1. कस्टम फिक्स्चर डिज़ाइनःहम आपके विशिष्ट पल्स मोल्ड उत्पाद (बाल, ट्रे, बॉक्स, कप) की सटीक आंतरिक और बाहरी ज्यामिति के अनुरूप जुड़नार डिजाइन और निर्माण करते हैं।विकल्पों में सटीक ड्रिल किए गए छेद के साथ वैक्यूम चक शामिल हैं, यांत्रिक क्लैंप, या कस्टम 3 डी मुद्रित धारक।

2. स्थिरता सामग्रीः अनुकूलन योग्यसंक्षारक कोटिंग या उच्च तापमान सुखाने के साथ संगतता के लिए सामग्री (एल्यूमीनियम, स्टेनलेस स्टील, पीटीएफई-लेपित, या एसीटल) का चयन।

3. वितरण प्रणाली अनुकूलनःकम मात्रा के अनुसंधान एवं विकास के लिए सटीक सिरिंज पंप, समयबद्ध वितरण के लिए सोलेनोइड वाल्व या जटिल कोटिंग पैटर्न के लिए बहु-नोजल सरणी सहित वितरण विधियों का चयन।

4. गति रेंज और नियंत्रणः अनुकूलन योग्यविशेष कोटिंग आवश्यकताओं के लिए अधिकतम गति (15,000 आरपीएम तक) और त्वरण प्रोफाइल।

5. सॉफ्टवेयर और डेटा लॉगिंगःअनुकूलित सॉफ्टवेयरविशेषताएं,बहु-चरण नुस्खा प्रोग्रामिंग, और प्रयोगशाला स्वचालन प्रणालियों में एकीकरण के लिए डेटा निर्यात विकल्प (यूएसबी, ईथरनेट, मॉडबस) ।

6. कक्ष और संलग्नक: अनुकूलन योग्यबड़े उत्पादों को समायोजित करने के लिए कक्ष का आकार, या विलायक वाष्प नियंत्रण, निष्क्रिय गैस शुद्धिकरण, या आर्द्रता विनियमन के साथ विशेष संलग्नक।

7. सूखने का एकीकरण: अनुकूलन योग्यतत्काल स्पिन के बाद सूखने के लिए वैकल्पिक इन-सइट आईआर हीटर, गर्म हवा के ब्लोअर या यूवी क्यूरिंग लैंप के साथ एकीकरण।

8. स्वचालन स्तरःपूरी तरह से मैनुअल प्रयोगशाला इकाइयों से लेकर स्वचालित वितरण और चक्र नियंत्रण के साथ अर्ध-स्वचालित प्रणालियों तक।

9. सामग्री निर्माण:मानक पाउडर लेपित स्टील याअनुकूलन योग्यगीले वातावरण या क्लीनरूम अनुप्रयोगों के लिए स्टेनलेस स्टील (SUS 304) निर्माण।

विशेषता

• सटीक स्पिन नियंत्रणःउच्च टोक़ वाले ब्रशलेस मोटर के साथ ± 1% गति सटीकता और प्रोग्राम करने योग्य त्वरण दोहराए जाने योग्य, समान कोटिंग आवेदन सुनिश्चित करता है।

• अनुसंधान एवं विकास केंद्रित डिजाइनःबहु-चरण नुस्खा प्रोग्रामिंग और डेटा लॉगिंग क्षमताएं शोधकर्ताओं को कोटिंग मापदंडों की व्यवस्थित रूप से खोज और दस्तावेज करने की अनुमति देती हैं।

• बहुमुखी फिक्स्चरः अनुकूलन योग्यवैक्यूम चक और फिक्स्चर जटिल 3D पल्स के आकार को सुरक्षित रूप से पकड़ते हैं, जो स्पिन चक्र के दौरान सही स्थिति सुनिश्चित करते हैं।

• न्यूनतम सामग्री अपशिष्टःमहंगी या प्रयोगात्मक कोटिंग सामग्री के लिए सटीक, छोटी मात्रा में वितरण आदर्श है, जिससे अनुसंधान एवं विकास लागत में काफी कमी आती है।

• उपयोगकर्ता के अनुकूल इंटरफ़ेसःनुस्खा भंडारण के साथ सहज ज्ञान युक्त टचस्क्रीन एचएमआई विभिन्न उत्पादों के लिए अनुकूलित मापदंडों को जल्दी से याद करने की अनुमति देता है।

• कॉम्पैक्ट पदचिह्न:बेंचटॉप डिजाइन से प्रयोगशाला या उत्पादन में मूल्यवान स्थान की बचत होती है।

• मजबूत एवं सुरक्षित निर्माण:सुरक्षा-अंतर्निहित घेरों के साथ स्थायित्व के लिए निर्मित, रिसाव नियंत्रण, और आपातकालीन स्टॉप सुविधाओं.

• भविष्य-प्रूफ मॉड्यूलरताःमॉड्यूलर वास्तुकला बाद के उन्नयन औरअनुकूलनजैसे-जैसे अनुसंधान की जरूरतें विकसित होती हैं।

• आसान सफाई:हटाने योग्य द्रव पथ घटक और चिकनी कक्ष सतहें विभिन्न कोटिंग सामग्रियों के बीच सफाई को सरल बनाती हैं।

सहायता और सेवाएं

• बिक्री पूर्व तकनीकी परामर्श:हम आपके विशिष्ट उत्पाद नमूनों, कोटिंग आवश्यकताओं, और अनुसंधान लक्ष्यों का विश्लेषण करते हैंअनुकूलितप्रणाली का डिजाइन।

• नमूना परीक्षण:हमारे अनुप्रयोग प्रयोगशाला में प्रक्रिया विकास और प्रदर्शन के लिए हमें अपने पल्प मोल्ड उत्पाद और कोटिंग सामग्री भेजें।

• फिक्स्चर डिजाइन सहायताःहमारी इंजीनियरिंग टीम आपके 3 डी सीएडी मॉडल या भौतिक नमूनों के साथ काम करती है ताकि सही होल्डिंग समाधान बनाया जा सके।

• स्थापना और सेटअपःविस्तृत स्थापना गाइड, दूरस्थ स्थापना सहायता, और अनुरोध पर उपलब्ध साइट पर कमीशनिंग।

• व्यापक प्रशिक्षण:वीडियो आधारित और मैनुअल आधारित ऑपरेटर प्रशिक्षण जिसमें मशीन संचालन, नुस्खा प्रोग्रामिंग, फिक्स्चर परिवर्तन और नियमित रखरखाव शामिल हैं।

• वारंटीःभागों और श्रम पर 12 महीने की वारंटी, विस्तारित वारंटी विकल्प उपलब्ध हैं।

• दूरस्थ सहायताःफोन, ईमेल, व्हाट्सएप या वीडियो कॉल के माध्यम से 24/7 ऑनलाइन तकनीकी सहायता।

• स्पेयर पार्ट्स सर्विसःत्वरित वितरण के लिए वास्तविक स्पेयर पार्ट्स की गारंटी उपलब्धता (एयर कूरियर द्वारा 2-5 दिन) ।

पैकिंग और शिपिंग

• पैकिंगःप्रणाली को एक फोम-इन्सुलेट कार्डबोर्ड बॉक्स में पूरी तरह से इकट्ठा इकाई के रूप में सुरक्षित रूप से पैक किया जाता है याकस्टम आकारसभी संवेदनशील सतहों पर सुरक्षात्मक फिल्म के साथ प्रबलित निर्यात लकड़ी के डिब्बे। सभी डिब्बे जलरोधक हैं और ISPM-15 के अनुरूप हैं।

• शामिल सहायक उपकरण:सभी आवश्यक केबल, बुनियादी औजार, उपभोग्य सामग्रियों की स्टार्ट किट (सिरींज, ट्यूबिंग), त्वरित स्टार्ट गाइड और डिजिटल पूर्ण मैनुअल शामिल हैं।

• नौवहन:

  • लोड करने का बंदरगाह:शेन्ज़ेन / गुआंगज़ौ, चीन (ग्राहक के अनुरोध के अनुसार)

  • नेतृत्व समयःमानक मॉडलः 15-25 कार्य दिवस;अनुकूलितप्रणाली (अनुकूलित जुड़नार के साथ): डिजाइन अनुमोदन के बाद 25-35 कार्य दिवस

  • शिपिंग विधि:समुद्र (FCL/LCL), हवाई माल या एक्सप्रेस कूरियर (DHL, FedEx, UPS) द्वारा उपलब्ध

  • शिपिंग की शर्तेंःएफओबी, सीआईएफ, सीएनएफ, डीडीयू, डीडीपीअनुकूलन योग्यआपके स्थान के आधार पर

• प्रलेखनःवाणिज्यिक चालान, पैकिंग सूची, लदान, उपयोगकर्ता पुस्तिका और सीई घोषणा (यदि लागू हो) प्रदान की गई।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या यह एकल-स्टेशन स्पिन कोटर अनियमित आकार के पल्प मोल्ड उत्पादों जैसे गहरे कटोरे या जटिल ट्रे को संभाल सकता है?
उत्तर: हाँ, बिल्कुल। यह इसका प्राथमिक कार्य है। कुंजी एकअनुकूलित वैक्यूम फिक्स्चरविशेष रूप से अपने अद्वितीय 3 डी मोल्ड ज्यामिति सुरक्षित रूप से उच्च गति घूर्णन के दौरान रखने के लिए बनाया गया है। स्पिन कोटिंग प्रक्रिया प्रभावी ढंग से सभी आंतरिक समोच्च को कवर करती है, गहरे कोनों और साइडवॉल सहित।

प्रश्न 2: कोटिंग की मोटाई की विशिष्ट सीमा क्या है?
एकः कोटिंग मोटाई सामग्री चिपचिपाहट, स्पिन गति, और ठोस सामग्री सहित कई कारकों पर निर्भर करता है।1 से 50 माइक्रोनइस मशीन का उपयोग करके प्रक्रिया विकास आपके लक्ष्य मोटाई के लिए आवश्यक सटीक मापदंडों को निर्धारित करेगा।

Q3: मैं विभिन्न कोटिंग सामग्री के बीच प्रणाली को कैसे साफ करता हूं?
A: द्रव पथ को आसानी से साफ करने के लिए डिज़ाइन किया गया है। वितरण प्रणाली में डिस्पोजेबल या आसानी से साफ करने योग्य घटकों (जैसे कि सिरिंज और ट्यूब) का उपयोग किया जाता है, और जुड़नार / चक सतह पोंछ-साफ होती है।सफाई की विस्तृत प्रक्रियाएं उपयोगकर्ता पुस्तिका में उल्लिखित हैं.

प्रश्न 4: क्या मशीन जल आधारित बायो-पॉलिमर कोटिंग के लिए उपयुक्त है?
उत्तरः बिल्कुल। यह प्रणाली पानी आधारित, विलायक आधारित और जैव-पॉलीमर सूत्रों सहित कोटिंग्स की एक विस्तृत श्रृंखला के साथ संगत है।सुखाने की गति को नियंत्रित करना (कभी-कभी एक वैकल्पिक वाष्प हुड या इन-सिटू सुखाने के माध्यम से) प्रक्रिया विकास का एक महत्वपूर्ण हिस्सा है.

Q5: क्या मैं प्रसंस्करण और विश्लेषण के लिए प्रक्रिया डेटा निर्यात कर सकता हूँ?
उत्तर: हाँ. अधिकांश मॉडलों में एक यूएसबी पोर्ट या ईथरनेट कनेक्शन शामिल है ताकि व्यापक आर एंड डी दस्तावेज और विश्लेषण के लिए रन रेसिपी और वास्तविक प्रदर्शन डेटा (गति बनाम समय) निर्यात किया जा सके।

प्रश्न 6: मैं अपने अनूठे पल्प मोल्ड आकार के लिए एक जुड़नार कैसे बनाऊं?
एः हम आपके 3 डी सीएडी मॉडल या भौतिक नमूने के आधार पर जुड़नार डिजाइन और निर्माण कर सकते हैं। बस हमें अपने उत्पाद विनिर्देश भेजें, और हमारी इंजीनियरिंग टीम एक विकसित करेगीअनुकूलितवैकल्पिक रूप से, मानक वैक्यूम चक को अक्सर नरम पैड या कस्टम सम्मिलन के साथ अनुकूलित किया जा सकता है।

प्रश्न 7: एक कस्टम फिक्स्चर के साथ एक प्रणाली के लिए विशिष्ट नेतृत्व समय क्या है?
एकः एक मानक प्रणाली के लिए नेतृत्व समय आम तौर पर 15-25 कार्य दिवसों है।कस्टम डिजाइन फिक्स्चरआम तौर पर डिजाइन, निर्माण और परीक्षण के लिए 10-15 दिन जोड़ता है।

Q8: वारंटी अवधि क्या है?
A: मानक वारंटी भागों और श्रम पर 12 महीने है। उपभोग्य सामग्रियों (सिरिंज, ट्यूबिंग, फिल्टर) को कवर नहीं किया गया है। विस्तारित वारंटी विकल्प अनुरोध पर उपलब्ध हैं।

प्रश्न 9: क्या आप ऑपरेटरों के लिए प्रशिक्षण प्रदान करते हैं?
उत्तर: हाँ। हम वीडियो आधारित प्रशिक्षण सामग्री और लाइव ऑनलाइन प्रशिक्षण सत्र प्रदान करते हैं। साइट पर प्रशिक्षण भी अतिरिक्त लागत पर उपलब्ध है।

प्रश्न 10: क्या इस मशीन का उपयोग बाहरी कोटिंग के लिए भी किया जा सकता है?
उत्तर: जबकि मशीन को आंतरिक कोटिंग के लिए अनुकूलित किया गया है, यह एक स्थिरता का उपयोग करके बाहरी सतहों को भी कोटिंग कर सकती है जो उत्पाद को अंदर से पकड़ती है।कृपया अपने विशिष्ट आवश्यकताओं के लिए हमारे इंजीनियरों के साथ चर्चा करेंअनुकूलितसमाधान।
