मोल्डेड पल्स आंतरिक कोटिंग के लिए मॉड्यूलर 24-स्टेशन रोबोट स्पिन कोटिंग वर्कसेल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OSMANUV |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | ओएसएम-एक्सटी-500 |
| दस्तावेज: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 30 ~ 40 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | बातचीत |
|
विस्तार जानकारी |
|||
| चलने की दिशा: | बाएं से दाएं | प्रकार: | कोटिंग पायलट मशीन |
|---|---|---|---|
| ज़ेब: | यूवी स्पॉट, बनावट, रेत प्रभाव | कार्य -केंद्र: | 24 |
| वज़न: | 1200 किलोग्राम | शक्ति: | 3KW, 16KW, 65.3kW, 4.2kW, 0.75kW/220V/50Hz |
| कोटिंग की गति: | उच्च गति | उत्पादन का नाम: | 24-स्टेशन स्पिन कोटिंग लाइन |
| प्रमुखता देना: | मॉड्यूलर रोबोटिक स्पिन कोटिंग वर्कसेल,ढाला हुआ पल्स आंतरिक कोटिंग मशीन,लचीला उत्पादन स्पिन कोटर |
||
उत्पाद विवरण

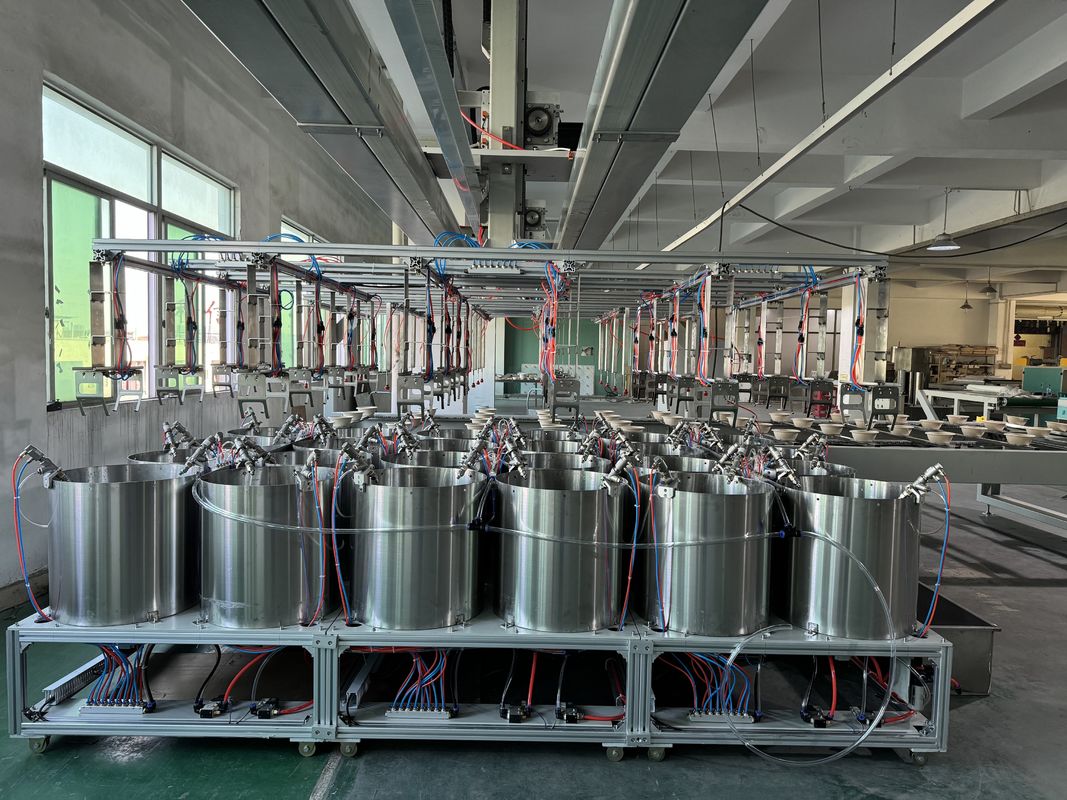

- 24 स्वतंत्र स्पिन कोटिंग मॉड्यूल एक गोलाकार या यू-आकार के लेआउट में व्यवस्थित हैं
- मॉड्यूल के बीच उत्पाद स्थानांतरण के लिए सहयोगी रोबोट (कोबोट)।
- केंद्रीकृत कोटिंग आपूर्ति और अपशिष्ट संग्रह कई गुना
- मॉड्यूलर सुखाने वाले टावर (आईआर, संवहन, या संयोजन)
- इनलाइन एकीकरण के लिए स्मार्ट कन्वेयर इंटरफ़ेस
- सार्वभौमिक उत्पाद वाहक (उपकरणों के बिना समायोज्य)
- ओपीसी यूए कनेक्टिविटी के साथ एज कंप्यूटर
- वास्तविक समय ऊर्जा निगरानी डैशबोर्ड

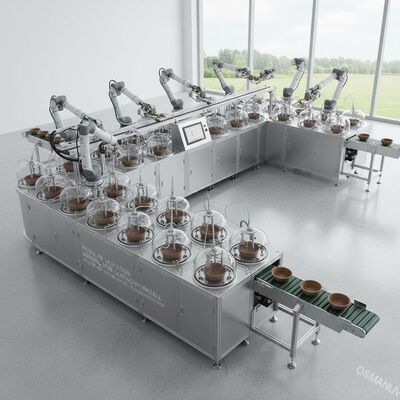

यह मॉड्यूलर 24-स्टेशन रोबोटिक स्पिन कोटिंग वर्कसेल पारंपरिक फिक्स्ड इंडेक्सिंग टर्नटेबल्स से अलग है। इसके बजाय, 24 स्वतंत्र स्पिन कोटिंग मॉड्यूल लचीले ढंग से व्यवस्थित होते हैं (गोलाकार, रैखिक, या यू-आकार), और एक या दो सहयोगी रोबोट मॉड्यूल के बीच उत्पादों को स्थानांतरित करते हैं। यह डिज़ाइन गतिशील रूटिंग की अनुमति देता है: यदि सुखाने का काम पूरा हो गया है तो कोई उत्पाद स्टेशनों को छोड़ सकता है या मल्टी-लेयर कोटिंग के लिए स्टेशनों पर दोबारा जा सकता है। प्रत्येक स्पिन मॉड्यूल की अपनी मोटर, डिस्पेंसर और स्थानीय नियंत्रक होती है, जो शून्य बाधा के साथ वास्तविक समानांतर प्रसंस्करण को सक्षम करती है। वर्कसेल उन निर्माताओं के लिए आदर्श है जो बार-बार उत्पाद के आकार या कोटिंग फॉर्मूले बदलते हैं, क्योंकि मॉड्यूलर डिज़ाइन दिनों के बजाय घंटों में पुन: कॉन्फ़िगरेशन की अनुमति देता है। मोल्डेड पल्प आंतरिक कोटिंग्स के मध्यम-मात्रा, उच्च-मिश्रण उत्पादन के लिए बिल्कुल सही।
| पैरामीटर | विनिर्देश |
|---|---|
| नमूना | आरएससी-एमपी24एम |
| स्पिन मॉड्यूल की संख्या | 24 (48 तक विस्तार योग्य) |
| लेआउट विन्यास | गोलाकार, रैखिक, या एल-आकार (अनुकूलन योग्य) |
| रोबोट प्रकार | सहयोगात्मक (यूनिवर्सल रोबोट / डूसन / फैनुक सीआरएक्स) - अनुकूलन योग्य |
| अधिकतम. प्रति मॉड्यूल उत्पाद का आकार | 350×350×200 मिमी (अनुकूलन योग्य) |
| प्रति मॉड्यूल स्पिन गति | 50-2500 आरपीएम (स्वतंत्र गति प्रोफ़ाइल) |
| प्रति भाग कोटिंग की मात्रा | 0.1-10 मिली (प्रोग्राम करने योग्य) |
| प्रति कोशिका सुखाने वाले मॉड्यूल | 4-8 (आईआर और गर्म हवा का मिश्रण, अनुकूलन योग्य) |
| प्रति भाग चक्र समय | 8-15 सेकंड (हैंडलिंग सहित) |
| पावर प्रति स्पिन मॉड्यूल | 1.2 किलोवाट (24 मॉड्यूल कुल ~30 किलोवाट + रोबोट) |
| संचार प्रोटोकॉल | ईथरनेट/आईपी, प्रोफिनेट, ओपीसी यूए |
| उपलब्ध ज़मीन पर निर्माण योग्य क्षेत्रफल | 6×5 मीटर से 10×8 मीटर (अनुकूलन योग्य लेआउट) |
| वजन (पूर्ण) | 4200 किग्रा (वैकल्पिक मॉड्यूल के बिना) |

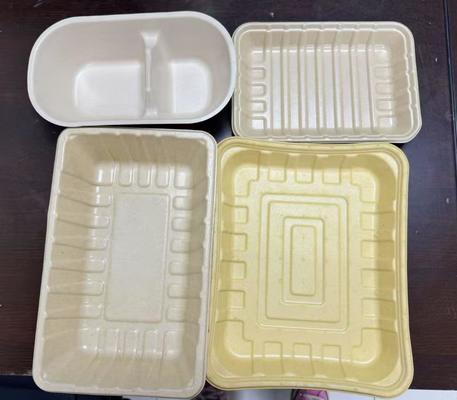

- विभिन्न मोल्डेड पल्प ट्रे (फल, अंडा, इलेक्ट्रॉनिक, मेडिकल) का उच्च-मिश्रण उत्पादन
- मल्टी-लेयर कोटिंग: किसी अन्य मशीन पर ले जाए बिना प्राइमर + बैरियर + टॉपकोट
- बार-बार बदलाव के साथ कम से मध्यम मात्रा (500-5000 भाग/दिन)।
- नए कोटिंग फॉर्मूलेशन के लिए पायलट लाइन या आर एंड डी स्केल-अप
- अनुकूलित लेपित लुगदी पैकेजिंग के लिए बिल्कुल सही समय पर विनिर्माण

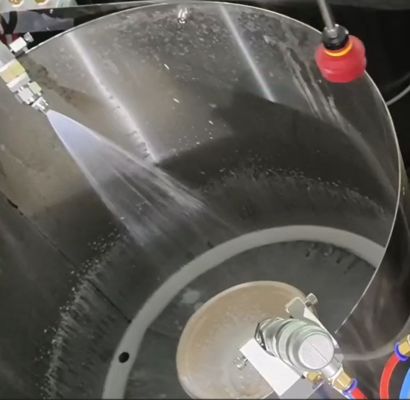

प्रत्येक घटक अनुकूलन योग्य है:स्पिन मॉड्यूल की संख्या (8-48), रोबोट ब्रांड और पेलोड, लेआउट ज्यामिति (मौजूदा फर्श स्थान के लिए अनुकूलन),अनुकूलनकोटिंग मॉड्यूल - वायुहीन स्प्रे, अल्ट्रासोनिक स्प्रे, या सुई वितरण,अनुकूलनसुखाने वाले मॉड्यूल प्रकार (आईआर तरंग दैर्ध्य, संवहन वायुप्रवाह), औरअनुकूलनउत्पाद वाहक डिज़ाइन (सार्वभौमिक उंगलियां या आकार-विशिष्ट घोंसले)। भीअनुकूलनसॉफ़्टवेयर इंटरफ़ेस: एमईएस एकीकरण, बैच रिपोर्टिंग, या मोबाइल डैशबोर्ड।अनुकूलनस्थानीय नियमों को पूरा करने के लिए सुरक्षा बाड़ और हल्के पर्दे।
- डायनामिक रूटिंग - कोई भी उत्पाद किसी भी क्रम में किसी भी स्पिन मॉड्यूल पर जा सकता है
- शून्य डाउनटाइम पुनर्विन्यास - <15 मिनट में एक मॉड्यूल स्वैप करें
- समानांतर प्रसंस्करण - 24 भागों को एक साथ लेपित किया गया, अनुक्रमित नहीं किया गया
- ऊर्जा-कुशल: निष्क्रिय होने पर मॉड्यूल बंद हो जाते हैं
- अंतर्निहित टकराव का पता लगाना और बल सीमित करना (मैन्युअल हस्तक्षेप के लिए सुरक्षित)
- रेसिपी-संचालित बदलाव - उत्पाद फ़ाइल का चयन करें, रोबोट स्वचालित रूप से ग्रिपर और स्पिन मापदंडों को समायोजित करता है
- ओपन आर्किटेक्चर - REST API के माध्यम से अपना स्वयं का नियंत्रण तर्क लिखें
- मुफ़्त लेआउट सिमुलेशन और चक्र समय विश्लेषण
- ऑन-साइट मॉड्यूलर असेंबली और रोबोट प्रोग्रामिंग (3-5 दिन)
- रोबोट सुरक्षा प्रमाणन सहित ऑपरेटर प्रशिक्षण
- सभी मॉड्यूल पर 12 महीने की वारंटी, रोबोट आर्म पर 24 महीने की वारंटी
- समस्या निवारण के लिए पीएलसी और रोबोट तक रिमोट पहुंच
- लचीला सेवा अनुबंध: प्रति उपयोग भुगतान या वार्षिक
- प्रत्येक स्पिन मॉड्यूल को फोम-लाइन वाले कार्टन में व्यक्तिगत रूप से पैक किया जाता है
- मूल निर्माता क्रेट में रोबोट और नियंत्रक
- प्लाइवुड क्रेट्स में संरचनात्मक फ्रेम और कन्वेयर
- एकाधिक पैलेट - अत्यावश्यक सेटअप के लिए हवाई माल ढुलाई के रूप में भेजा जा सकता है
- डिलिवरी: एफसीए/डीडीपी विकल्प
- क्यूआर-कोड आधारित असेंबली निर्देश (वीडियो + 3डी मॉडल) शामिल हैं
