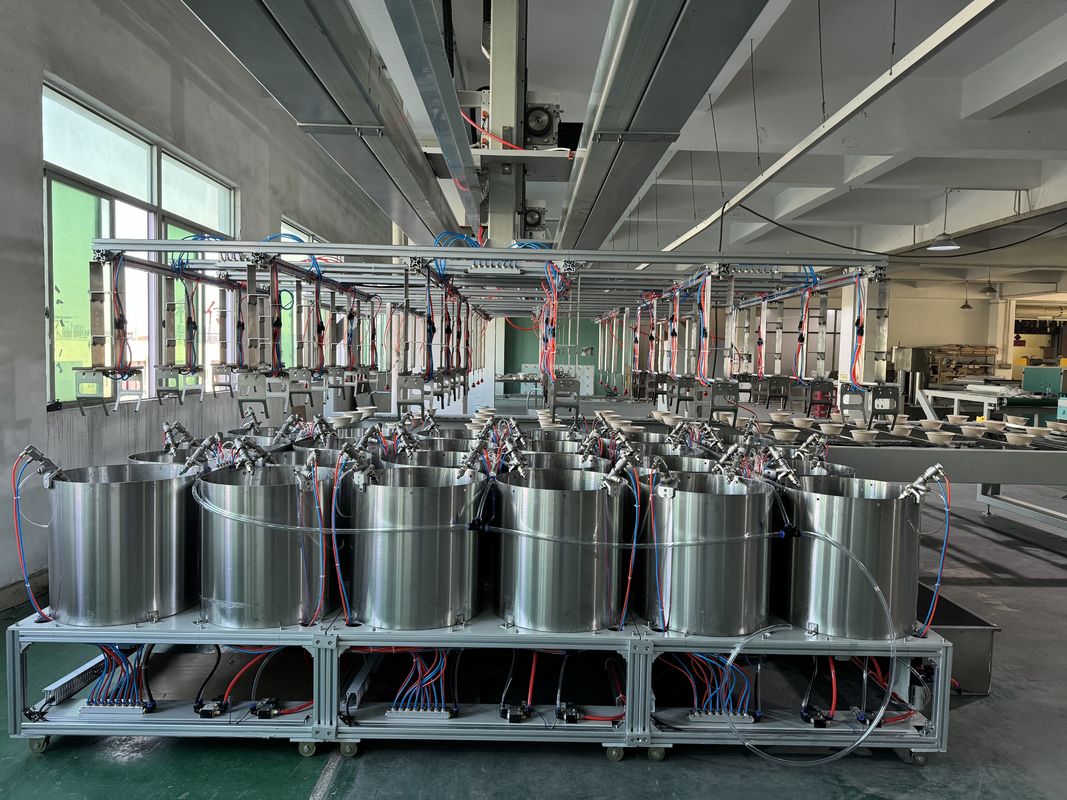

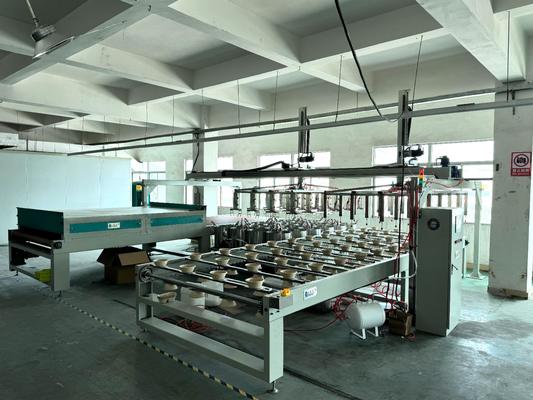

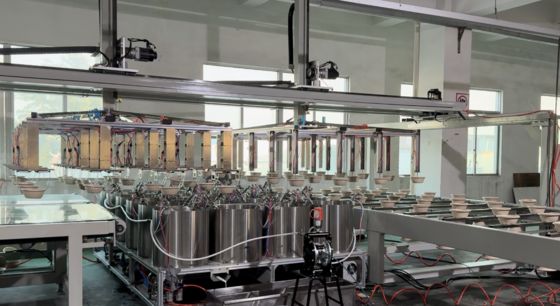

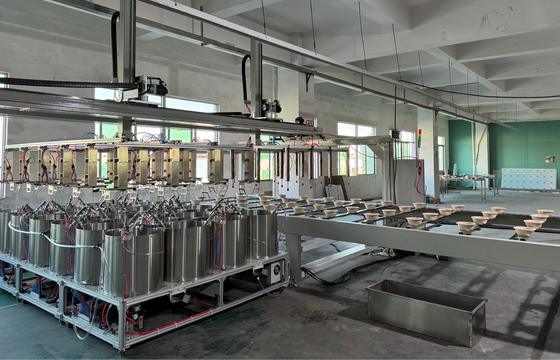

पल्स मोल्ड आंतरिक बाधाओं के लिए मॉड्यूलर हाई-थ्रूपुट रोटरी स्पिन कोटिंग उत्पादन लाइन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OSMANUV |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | ओएसएम-एक्सटी-500 |
| दस्तावेज: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 30 ~ 40 दिन |
| आपूर्ति की क्षमता: | बातचीत |
|
विस्तार जानकारी |
|||
| कोटिंग परिशुद्धता: | उच्चा परिशुद्धि | सामग्री: | गूदा |
|---|---|---|---|
| प्लेट प्रकार: | भव्य प्लेट | सामग्री अनुकूलता: | पल्प मोल्डेड फाइबर उत्पाद |
| लागू उद्योग: | विनिर्माण संयंत्र | कोटिंग की विश्वसनीयता: | उच्च विश्वसनीयता |
| रफ़्तार: | एडजस्टेबल | गारंटी: | 1 वर्ष |
| प्रमुखता देना: | मॉड्यूलर पल्स मोल्डिंग कोटिंग मशीन,उच्च थ्रूपुट रोटरी स्पिन कोटर,पल्स मोल्ड इंटरनल बैरियर उत्पादन लाइन |
||
उत्पाद विवरण
पल्स मोल्ड आंतरिक बाधाओं के लिए मॉड्यूलर हाई-थ्रूपुट रोटरी स्पिन कोटिंग उत्पादन लाइन
यहमॉड्यूलर हाई-थ्रूपुट रोटरी स्पिन कोटिंग उत्पादन लाइनढाले गए पल्प टेबलवेयर और पैकेजिंग पर समान, उच्च-प्रदर्शन वाले आंतरिक बाधा कोटिंग्स ड़ायरोप्रूफ, ऑयल-प्रूफ, हीट-रेसिस्टेंट ड़ायरोप्रूफ कोटिंग्स लगाने के लिए डिज़ाइन किया गया है।घुमावदार स्पिन-कोटिंग प्रक्रिया जटिल त्रि-आयामी आंतरिक सतहों पर कोटिंग को समान रूप से फैलाने के लिए केन्द्रापसारक बल का उपयोग करती है, पिनहोल्स को समाप्त करना और लगातार सूखी फिल्म मोटाई सुनिश्चित करना।
उत्पादन लाइन की संरचना
- स्वचालित इनफ्यूड कन्वेयरउत्पाद अंतर के साथ सर्वो-चालित बेल्ट, अपस्ट्रीम मोल्डिंग प्रेस के साथ एकीकृत
- पूर्व उपचार क्षेत्र (वैकल्पिक)️ आच्छादन बढ़ाने के लिए आईआर पूर्व-गर्म या प्लाज्मा स्टेशन

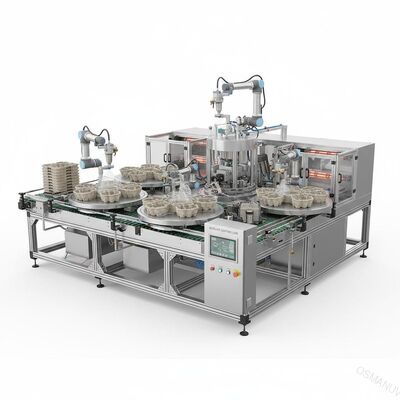

- रोटरी स्पिन कोटिंग टर्नटेबल12 / 24 / 36 प्रोग्रामेबल इंडेक्सिंग स्टेशन, सर्वो-ड्राइव इंडेक्सिंग, ±0.1 मिमी पोजिशनिंग सटीकता
- मल्टी-ज़ोन ड्राईंग/क्युरिंग टनलIR + मजबूर गर्म हवा, स्वतंत्र क्षेत्र नियंत्रण
- स्वचालित अनलोडिंग और स्टैकिंग यूनिटउत्पाद उन्मुख पिक-एंड-प्लेस रोबोट या गैन्ट्री
- केंद्रीकृत पीएलसी नियंत्रण कैबिनेट10-12 इंच टचस्क्रीन एचएमआई के साथ S7-1200
- नुस्खा प्रबंधन और डेटा लॉगिंग️ यूएसबी/ईथरनेट निर्यात, 500 तक व्यंजन
सभी उत्पाद-संपर्क सतहें SUS304 खाद्य ग्रेड स्टेनलेस स्टील हैं। लाइन मॉड्यूलर शिप की जाती है और विस्तारित या फिर से कॉन्फ़िगर की जा सकती हैपूरी तरह से अनुकूलन योग्य.
तकनीकी मापदंड
| पैरामीटर | मूल्य / सीमा |
|---|---|
| कार्यस्थलों की संख्या | 12 / 24 / 36 स्टेशन (रोटरी अनुक्रमण,अनुकूलन योग्य) |
| उत्पादन क्षमता | 15 - 35 चक्र/मिनट ≈ 360 - 800 पीसी/घंटा (उत्पाद के आधार पर,अनुकूलन योग्य) |
| लागू उत्पाद का आकार (L × W × H) | अधिकतम 400×300×150 मिमी (अनुकूलन योग्य) |
| टर्नटेबल सूचकांक की सटीकता | ±0.1 मिमी (सर्वो-ड्राइव हार्मोनिक ड्राइव) |
| प्रति स्टेशन घूर्णन गति | 100 - 3,000 आरपीएम (स्वतंत्र रूप से प्रोग्राम करने योग्य) |
| घूर्णन गति की सटीकता | ± 1 आरपीएम (भार के तहत) |

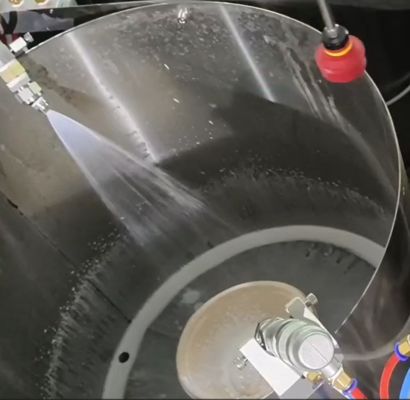

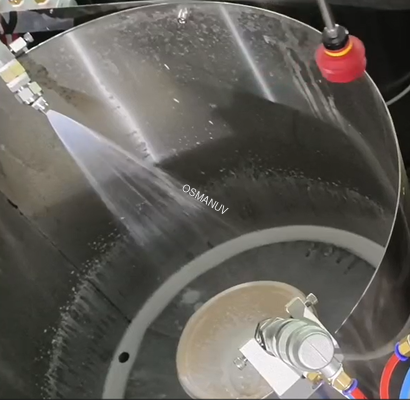

| कोटिंग लागू करने की विधि | सटीक माप पंप + उच्च गति स्पिन कोटिंग |
| कोटिंग वजन/मोटाई सीमा | 5 - 25 gsm सूखा (समायोज्य, ± 2% सटीकता) |
| संगत कोटिंग प्रकार | जल आधारित फैलाव, पीई, पीएलए, जैव आधारित बाधाएं, पीएफएएस मुक्त समाधान |
| सुखाने/सख्त करने की विधि | एकीकृत बहु-चरण सुरंग (IR + मजबूर गर्म हवा) (अनुकूलन योग्य: केवल आईआर, केवल गर्म हवा, या यूवी-एलईडी) |
| सुखाने का तापमान | 40 - 150°C (क्षेत्र-स्वतंत्र पीआईडी नियंत्रण) |
| कोटिंग स्थानांतरण दक्षता | ≥ 90% (सेंट्रिफ्यूगल स्पिन विधि) |
| विद्युत आपूर्ति | 380V / 400V / 460V, 50/60Hz, 3 चरण (अनुकूलन योग्य) |
| नियंत्रण प्रणाली | S7‐1200 पीएलसी 10-12 "एचएमआई के साथ, 500-रेसिपी भंडारण |
| डेटा लॉगिंग | यूएसबी, ईथरनेट/आईपी, प्रोफाइनैट (वैकल्पिक FDA 21 CFR भाग 11) |
| कुल रेखा आयाम (L × W × H) | लगभग 12,000×3,000×2,200 मिमी (अनुकूलन योग्य) |
| सुरक्षा सुविधाएँ | प्रकाश पर्दा, आपातकालीन रोक, संलग्नक इंटरलॉक, ओवर-टेम्प सुरक्षा |
| सामग्री | SUS304 (खाद्य पदार्थों के संपर्क में आने वाली सतहें); एंटी-जंग पेंट के साथ भारी-शुल्क स्टील फ्रेम |
| अनुपालन | सीई, आईएसओ9001 |
आवेदन
- खाद्य सेवा के सामानप्लेट, कटोरे, शेल, लंच बॉक्स, कप वाहक
- अंडे की ट्रे और उत्पाद की ट्रेफल और सब्जियों के पैकेजिंग के लिए नमी प्रतिरोधी कोटिंग
- इलेक्ट्रॉनिक पैकेजिंगअर्धचालक, सर्किट बोर्ड, हार्ड ड्राइव के लिए एंटी-स्टैटिक ट्रे
- औद्योगिक पैकेजिंगकोने के रक्षक, किनारे के रक्षक, पैलेट समर्थन
- चिकित्सा उपकरण ट्रेबाँझ बैरियर पैकेजिंग
- सौंदर्य प्रसाधनों की पैकेजिंग¥ प्रीमियम मोल्ड फाइबर इंसेर्ट और डिस्प्ले ट्रे
- फार्मास्युटिकल ब्लिस्टर पैकेजिंग इंफोर्स¥ टैबलेट ट्रे
अनुकूलन विकल्प
- अनुकूलन योग्य स्टेशनों की संख्या12, 24 या 36 स्टेशन; टर्नटेबल मॉड्यूल जोड़कर स्केलेबल
- अनुकूलन योग्य उत्पाद जुड़नार (निगड़े)त्वरित परिवर्तन प्रणाली के साथ प्रत्येक उत्पाद के आकार के लिए समर्पित जुड़नार
- प्रति स्टेशन अनुकूलन योग्य स्पिन गतिमिश्रित उत्पाद चलाने के लिए स्वतंत्र कार्यक्रम
- अनुकूलन योग्य सूखी क्षेत्र विन्यासयूवी-एलईडी जोड़ें, आईआर/गर्म हवा अनुपात को संशोधित करें या शीतलन खंडों को एकीकृत करें
- अनुकूलन योग्य कोटिंग अनुप्रयोग प्रणालीपेरिस्टल्टिक पंप, प्रेसिजन सिरिंज, रोटरी एटॉमाइज़र या स्प्रे नोजल
- अनुकूलन योग्य नियंत्रण इंटरफ़ेसMES/ERP एकीकरण के साथ मैनुअल, अर्ध-स्वचालित या पूर्ण स्वचालित
- अनुकूलन योग्य लाइन लंबाई और लेआउटबड़े पैमाने पर लाइनों के लिए कॉम्पैक्ट प्लेसमेंट या विस्तारित कन्वेयर
- अनुकूलन योग्य स्वच्छ कक्ष संगतताहेपा/यूएलपीए फिल्ट्रेशन और सकारात्मक-दबाव कैबिनेट के साथ आईएसओ 5 से आईएसओ 8
प्रमुख विशेषताएं
- रोटरी इंडेक्सिंग समानांतर प्रसंस्करणसभी स्टेशन एक साथ काम करते हैं; अधिकतम थ्रूपुट प्रति फर्श स्थान
- उच्च-सटीक स्पिन कोटिंगजटिल थ्रीडी ज्यामिति पर समान 360° कवरेज, कोई पिनहोल या स्ट्रीप नहीं
- एकीकृत चरणबद्ध सुखानेIR + मजबूर गर्म हवा इन-लाइन अलग-अलग सख्त भट्ठी और दोहरी हैंडलिंग को समाप्त करता है
- नुस्खा आधारित परिवर्तन500 से अधिक व्यंजनों को स्टोर करें; <5 मिनट में उत्पाद परिवारों के बीच परिवर्तन करें
- बंद-लूप दबाव नियंत्रणयह सुनिश्चित करता है कि कोटिंग वजन (± 2%) और मोटाई (> 95% मोटाई एकरूपता) समान हो
- उच्च सामग्री दक्षतास्पिन कोटिंग ≥90% सामग्री हस्तांतरण प्राप्त करती है, स्प्रे की तुलना में कचरे को काफी कम करती है
- भारी-कर्तव्य मॉड्यूलर निर्माण12 से 36 स्टेशनों तक स्केलेबल; बोल्ट वाले टर्नटेबल सेक्शन के माध्यम से विस्तार योग्य
- पूर्ण डेटा ट्रेस करने की क्षमताQC अनुपालन के लिए गति, तापमान और कोटिंग वजन का बैच लॉगिंग
- ऊर्जा-बचत डिजाइनVFD-नियंत्रित ब्लोअर, आईआर क्षेत्र केवल उत्पाद की उपस्थिति के साथ सक्रिय होते हैं, स्टैंडबाय पावर मोड
- उपकरण रहित स्थिरता का परिवर्तन✓ त्वरित-रिलीज़ उत्पाद घोंसले; उत्पादन के बीच न्यूनतम डाउनटाइम
सहायता और सेवाएं
- आजीवन निःशुल्क तकनीकी सहायताफोन, ईमेल, वीडियो कॉल
- साइट पर स्थापना और कमीशनदुनिया भर में उपलब्ध इंजीनियर (2-3 सप्ताह साइट पर)
- ऑपरेटर और रखरखाव प्रशिक्षण5 से 10 दिन का प्रशिक्षण शामिल है
- दो साल की व्यापक गारंटीटर्नटेबल ड्राइव, स्पिन मोटर्स, पीएलसी, पंप और सभी इलेक्ट्रॉनिक्स पर
- स्पेयर पार्ट्स आपूर्ति10 वर्ष से अधिक की गारंटी; 48 घंटे का एक्सप्रेस वैश्विक शिपिंग
- निवारक रखरखाव अनुबंधवार्षिक स्थल निरीक्षण, मोटर कैलिब्रेशन, पंप पुनर्निर्माण, सेंसर सत्यापन
- निःशुल्क नमूना परीक्षण और प्रक्रिया विकास️ अपने मोल्ड पल्प उत्पादों को भेजें; हम पूर्ण अनुकूलन रिपोर्ट प्रदान करते हैं
- दूरस्थ निदानवास्तविक समय में समस्या निवारण, सॉफ्टवेयर अद्यतन और पैरामीटर ट्यूनिंग के लिए पीएलसी तक वीपीएन पहुंच
पैकिंग और शिपिंग
- वीसीआई एंटी-रस्ट फिल्म, सूखी बैग, झटके के संकेतक और कस्टम फोम पैडिंग के साथ भारी-भरकम निर्यात लकड़ी के बक्से में पैक किया गया
- कंटेनर लोडिंग के लिए मॉड्यूलर सेक्शन (टर्नटेबल असेंबली, कन्वेयर सेक्शन, ड्राईंग टनल, कंट्रोल कैबिनेट) में शिप किया जाता है (40ft HC कंटेनरों की सिफारिश की जाती है)
- संवेदनशील नियंत्रण घटक (पीएलसी, एचएमआई, कैमरे) अलग से एंटी-स्टेटिक शॉक-प्रूफ सुरक्षा के साथ पैक किए गए
- इसमें शामिल हैंः अंग्रेजी मैनुअल, सीई प्रमाण पत्र, विद्युत योजनाएं, कैलिब्रेशन प्रमाण पत्र (चक्र गति, पंप मात्रा, तापमान सेंसर), उपकरण किट, पूर्ण स्पेयर पार्ट्स किट
- शिपमेंट की शर्तेंः एफओबी / सीआईएफ / डीएपी / डीडीपी समुद्री मार्ग से, संवेदनशील घटकों के लिए हवाई माल ढुलाई
- नेतृत्व समयः 12 स्टेशनों के लिए 35 दिन; पूरी तरह से अनुकूलित 24 या 36 स्टेशन लाइनों के लिए 50-70 दिन
- न्यूनतम आदेशः 1 सेट
अक्सर पूछे जाने वाले प्रश्न
Q1: इस रोटरी स्पिन कोटिंग लाइन की विशिष्ट उत्पादन क्षमता क्या है?
A1: उत्पादन क्षमता 24-स्टेशन कॉन्फ़िगरेशन (15-35 चक्र/मिनट, उत्पाद-निर्भर) के लिए प्रति घंटे 360-800 टुकड़ों से भिन्न होती है। स्टेशनों (जैसे, 36-स्टेशन) को जोड़कर, थ्रूपुट 1 से अधिक हो सकता है,प्रति घंटे 000 टुकड़े. क्षमता हैपूरी तरह से अनुकूलन योग्यअपने लक्ष्य उत्पादन मात्रा के आधार पर।
Q2: क्या यह लाइन एक ही उत्पादन लाइन में कई उत्पाद आकारों को संभाल सकती है?
A2: हाँ, के साथअनुकूलन योग्यत्वरित-परिवर्तन स्थिरता प्रणाली. प्रत्येक उत्पाद के आकार में एक समर्पित घोंसला प्लेट है। घोंसला प्लेटों को बदलकर और एचएमआई से संबंधित नुस्खा चुनकर परिवर्तन में 5 मिनट से भी कम समय लगता है।टर्नटेबल स्टेशनों को मिश्रित उत्पाद रन के लिए भी कॉन्फ़िगर किया जा सकता है यदि फिक्स्चर ऊंचाई और स्पिन पैरामीटर अनुमति देते हैं.
Q3: किस प्रकार के कोटिंग्स स्पिन कोटिंग प्रक्रिया के साथ संगत हैं?
A3: यह लाइन पानी आधारित फैलाव (पीई, पीएलए, जैव आधारित बहुलक), पीएफएएस मुक्त बाधा कोटिंग, तेल-प्रूफ इमल्शन और कार्यात्मक योजक (एंटी-स्टेटिक) के साथ संगत है।विलायक आधारित कोटिंग के लिए, हम विस्फोट-सबूत विद्युत और बेहतर निकास के साथ संलग्नक का उन्नयन कर सकते हैंअनुकूलन योग्यविकल्प।
Q4: स्पिन कोटिंग सामग्री अपशिष्ट और कवरेज एकरूपता के संदर्भ में स्प्रे कोटिंग की तुलना में कैसे है?
A4: स्पिन कोटिंग ट्रांसफर दक्षता ≥ 90% (प्रयुक्त सामग्री बनाम प्रयुक्त सामग्री) ′′हवा छिड़काव (40-60%) की तुलना में काफी अधिक प्राप्त करता है।केन्द्रापसारक बल सभी आंतरिक सतहों पर समान रूप से कोटिंग फैलता हैउच्च मूल्य वाले अवरोधक कोटिंग्स (जैसे जैव-आधारित बहुलक) के लिए,स्पिन कोटिंग सामग्री लागत को 30-50% तक कम कर सकती है.
Q5: क्या लाइन को मेरे मौजूदा पल्प मोल्डिंग प्रेस के साथ एकीकृत किया जा सकता है?
A5: बिल्कुल। इनफ्यूड कन्वेयर ऊंचाई, अभिविन्यास, और सिंक्रनाइज़ेशन संकेत (शुष्क संपर्क, ईथरनेट / आईपी) हैंपूरी तरह से अनुकूलन योग्यआपके मौजूदा मोल्डिंग प्रेस के साथ निर्बाध एकीकरण के लिए। हम प्रेस से टर्नटेबल पर सीधे हस्तांतरण के लिए रोबोटिक पिक-एंड-प्लेस को भी एकीकृत कर सकते हैं।
