पूरी तरह से स्वचालित 24-स्टेशन स्पिन कोटर, उच्च एकरूपता और शून्य क्रॉस-संदूषण के लिए अनुकूलन योग्य डिस्पेंस और स्पिन गति के साथ

पूरी तरह से स्वचालित 24-स्टेशन स्पिन कोटर, उच्च एकरूपता और शून्य क्रॉस-संदूषण के लिए अनुकूलन योग्य डिस्पेंस और स्पिन गति के साथ
अनुसंधान एवं विकास से लेकर उत्पादन तक के लिए पूरी तरह से स्वचालित 24-स्पिन प्रोसेसर | अनुकूलन योग्य वितरण और स्पिन गतियह24-स्टेशन स्पिन कोटरस्वचालित, उच्च-थ्रूपुट पतली-फिल्म जमाव के लिए डिज़ाइन किया गया है। 24 स्वतंत्र कोटिंग स्थितियों में से प्रत्येक को 200 मिमी व्यास (या 156×156 मिमी वर्ग) तक सब्स...
Place of Origin:चीन
Brand Name:OSMANUV
Certification:ISO9001
Model Number:विनिर्देश
Minimum Order Quantity:1 सेट
Price:बातचीत योग्य
Product Custom Attributes
प्रमुखता देना

पूरी तरह से स्वचालित स्पिन कोटर

,

24-स्टेशन पल्प मोल्डिंग कोटर

,

अनुकूलित वितरण स्पिन कोटर

कोटिंग स्थायित्व:
उच्च स्थायित्व
प्रकाश स्रोत:
आईआर लाइट
प्रयोग:
पेपर प्रिंटर लेबल प्रिंटर कार्ड प्रिंटर
कोटिंग की मोटाई:
एडजस्टेबल
नमूना:
ओएसएम-XT-450T
उत्पादक क्षमता:
4800pcs/8h
प्रमुख विक्रय बिंदु:
पल्स मोल्ड कोटिंग
कार्य शक्ति:
2.4kW
Product Description
अनुसंधान एवं विकास से लेकर उत्पादन तक के लिए पूरी तरह से स्वचालित 24-स्पिन प्रोसेसर | अनुकूलन योग्य वितरण और स्पिन गति

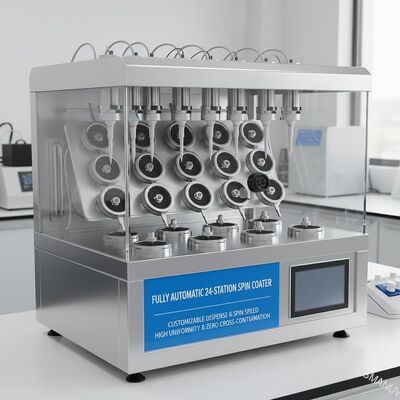

यह24-स्टेशन स्पिन कोटरस्वचालित, उच्च-थ्रूपुट पतली-फिल्म जमाव के लिए डिज़ाइन किया गया है। 24 स्वतंत्र कोटिंग स्थितियों में से प्रत्येक को 200 मिमी व्यास (या 156×156 मिमी वर्ग) तक सब्सट्रेट के साथ लोड किया जा सकता है। सिस्टम क्रमिक रूप से वितरण, त्वरण, स्पिन-होल्ड और एज-बीड हटाने के चरणों को पूरा करता हैअनुकूलन योग्य रेसिपी डेटाबेस.
प्रमुख लाभ

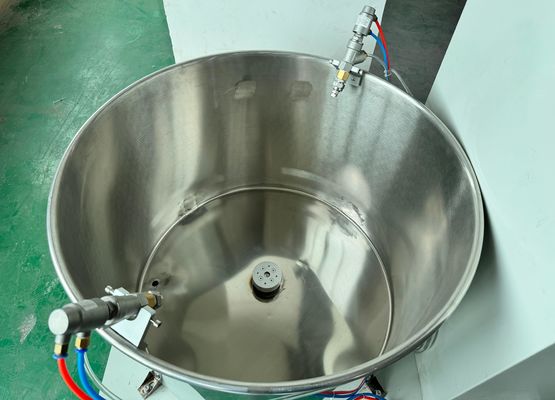

  • शून्य पार-संदूषण- प्रत्येक स्टेशन के लिए अलग-अलग कटोरे और निकास
  • उच्च एकरूपता<±सभी स्टेशनों पर 3000 आरपीएम पर 3%
  • पूर्ण अनुकूलन- सब्सट्रेट सामग्री (सी, ग्लास, पॉलिमर, धातु), गैस पर्जिंग (एन₂, स्वच्छ शुष्क हवा), और पोस्ट-स्पिन कुल्ला चरण
तकनीकी मापदंड
पैरामीटरमानक मानअनुकूलन योग्य रेंज
स्टेशनों की संख्या2412/16/24/32 (अनुकूलन योग्य)
अधिकतम सब्सट्रेट आकार200 मिमी व्यास या 156×156 मिमी वर्ग50 - 300 मिमी (अनुकूलन योग्य चक)
स्पिन गति सीमा0 - 6000 आरपीएम0 - 10000 आरपीएम
गति सटीकता±1 आरपीएम--
स्पिन त्वरण200 - 10000 आरपीएम/एस20000 आरपीएम/एस तक अनुकूलन योग्य
कोटिंग की एकरूपता<±3% @3000 आरपीएम±2% उपलब्ध
गैसों की प्रक्रिया करें1 चैनल (एन₂)2 - 4 गैस चैनल (अनुकूलन योग्य)
वितरण प्रकारस्थिर सक्रियप्रति नुस्खा 3 वितरण चरणों तक
प्रति स्टेशन निकास प्रवाह45 m³/घंटा30 - 80 m³/h (अनुकूलन योग्य)
पर्यावरणकक्षा 10 क्लीनरूम संगतकक्षा 1 विकल्प
बिजली की आपूर्ति400V / 50 हर्ट्ज / 3पी208V - 480V (अनुकूलन योग्य)
मशीन आयाम (डब्ल्यू×डी×एच)2100 × 1200 × 1900 मिमीचौड़ाई/गहराईअनुकूलन

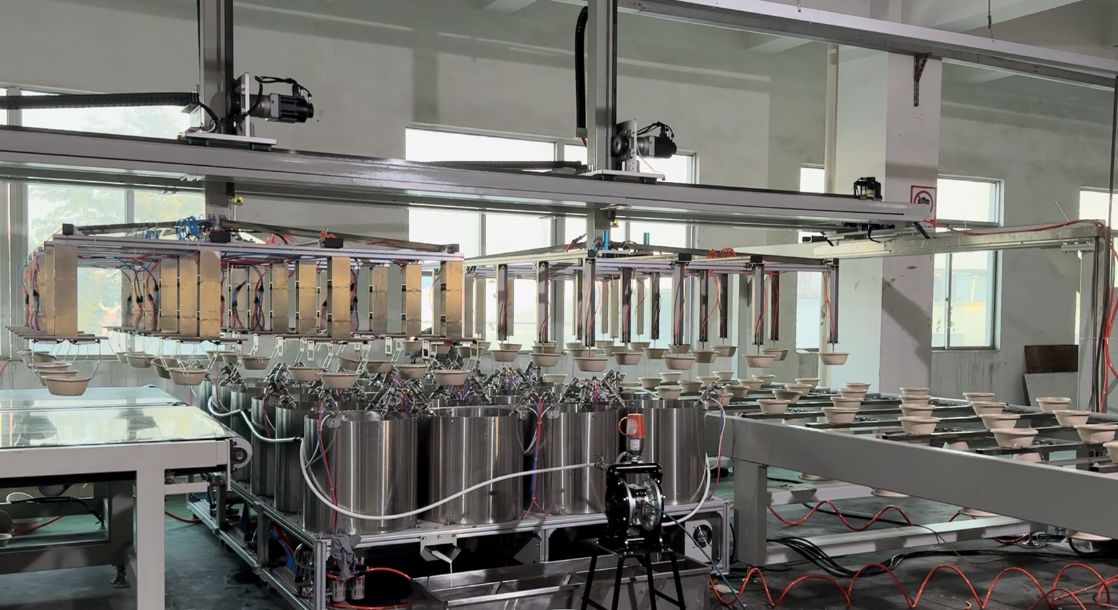

उत्पादन लाइन एकीकरण
जब एक कोटिंग लाइन में एकीकृत किया जाता है, तो 24-स्टेशन स्पिन कोटर आमतौर पर इसके साथ काम करता है:
  1. लोडर/अनलोडर(पत्रिका-से-पत्रिका या कैसेट-से-कैसेट) -अनुकूलन योग्य इंटरफ़ेस
  2. पूर्व संरेखण स्टेशन- वैकल्पिक किनारा/पायदान संरेखण
  3. 24-स्टेशन स्पिन कोटर- मुख्य इकाई
  4. एज बीड रिमूवर (ईबीआर)- एकीकृत या अलग स्टेशन
  5. कोटिंग के बाद बेक प्लेट- हॉटप्लेट या आईआर (प्रोग्राम करने योग्य)
  6. शीतलक स्टेशन- सक्रिय या निष्क्रिय
  7. केंद्रीय रासायनिक वितरण प्रणाली- ऑटो-रीफिल के साथ 1-12 बोतलें
  8. निकास एवं विलायक पुनर्प्राप्ति प्रणाली- फोटोरेसिस्ट, पीआई, पीएमएमए, आदि के लिए अनुकूलन योग्य।
अनुप्रयोग
  • सेमीकंडक्टर- फोटोरेसिस्ट कोटिंग (आई-लाइन, केआरएफ, एआरएफ)
  • पेरोव्स्काइट सौर सेल- बड़े क्षेत्र का एकसमान निक्षेपण
  • ओएलईडी/क्यूएलईडी- छेद इंजेक्शन/परिवहन परतें
  • एमईएमएस और माइक्रोफ्लुइडिक्स- एसयू-8, पीडीएमएस, पॉलिमर कोटिंग्स
  • अनुसंधान एवं विकास एवं पायलट लाइन- मल्टी-सब्सट्रेट प्रक्रिया विकास
  • ग्लास/नीलम/सिरेमिक सबस्ट्रेट्स- सतह समतलीकरण
  • लिथियम बैटरी- विभाजक या इलेक्ट्रोड पर घोल कोटिंग
अनुकूलन विकल्प
यह24-स्टेशन स्पिन कोटर अत्यधिक अनुकूलन योग्य हैनिम्नलिखित पहलुओं में:
  • सब्सट्रेट का आकार और आकृति- गोल, चौकोर, आयताकार, या कस्टम कटआउट
  • चक डिज़ाइन- वैक्यूम, मैकेनिकल क्लैंप, या इलेक्ट्रोस्टैटिक चक
  • कटोरा सामग्री- पीपी, पीवीडीएफ, पीटीएफई, या स्टेनलेस स्टील (आक्रामक सॉल्वैंट्स के लिए)
  • नोजल वितरित करें- प्रति स्टेशन 3 स्वतंत्र नोजल तक,अनुकूलन योग्य XY गति
  • गैसों की प्रक्रिया करें- N₂, स्वच्छ शुष्क हवा, Ar, या गैस बनाना
  • पीछे की ओर कुल्ला करना और किनारे के मनके हटाना- प्रोग्रामयोग्य
  • रेसिपी लाइब्रेरी- 1000+ कस्टम व्यंजनों के लिए असीमित भंडारण
  • इंटरफ़ेस- एसएमईएमए, एसईसीएस/जीईएम, ओपीसी-यूए, या मोडबस टीसीपी
  • सुरक्षा- ज्वलनशील सॉल्वैंट्स के लिए विस्फोट प्रूफ विन्यास
प्रमुख विशेषताऐं
  • स्वतंत्र स्टेशन निगरानी- प्रत्येक स्टेशन फिल्म की मोटाई की प्रवृत्ति और अलार्म इतिहास को ट्रैक करता है
  • सक्रिय ढक्कन इंटरलॉक- बाउल कवर खुला होने पर ऑपरेशन को रोकता है
  • सॉल्वेंट ड्रिप कैचर- रखरखाव आवृत्ति कम कर देता है
  • त्वरित रेसिपी डाउनलोड- सभी 24 स्टेशनों को बदलने के लिए <1 सेकंड
  • डेटा प्रविष्ट कराना- प्रति स्टेशन सीएसवी निर्यात (स्पिन गति बनाम समय)
  • कम कंपन डिज़ाइन- अधिकतम गति पर <0.5 µm/s²
  • ऊर्जा-बचत मोड- निष्क्रिय होने पर निकास गति स्वचालित रूप से कम हो जाती है
समर्थन और सेवाएँ
  • दूरस्थ स्थापना मार्गदर्शन- वीडियो कॉल सेटअप शामिल है
  • 24/7 तकनीकी सहायता- इंजीनियरिंग टीम ऑन कॉल (अंग्रेजी/चीनी)
  • ऑन-साइट प्रशिक्षण- वैकल्पिक (3 दिन)
  • 12 महीने की वारंटी- 36 महीने तक विस्तार योग्य
  • स्पेयर पार्ट्स की उपलब्धता- 5 साल की गारंटी
  • प्रक्रिया विकास समर्थन- आपकी सामग्री के लिए निःशुल्क नुस्खा अनुकूलन
पैकिंग और शिपिंग
वस्तुतरीका
पैकिंगवैक्यूम-सील्ड + एंटी-स्टैटिक फोम + प्लाईवुड टोकरा (वीसीआई संक्षारण संरक्षण)
शिपिंग अवधिएफओबी/सीआईएफ/डीडीपी (उद्धरण पर चुनें)
समय सीमा45 - 60 कार्य दिवस (अनुकूलित: +15 दिन)
परिवहन40' एचसी कंटेनर (प्रति कंटेनर 1 यूनिट) या तत्काल ऑर्डर के लिए हवाई माल ढुलाई
दस्तावेज़वाणिज्यिक चालान, पैकिंग सूची, सीई घोषणा, संचालन मैनुअल (डिजिटल + मुद्रित)
अक्सर पूछे जाने वाले प्रश्नों
Q1: क्या अलग-अलग स्टेशनों पर अलग-अलग सबस्ट्रेट्स को एक साथ लेपित किया जा सकता है?
उत्तर: हाँ, प्रत्येक स्टेशन स्वतंत्र रूप से चलता है। उदाहरण के लिए, स्टेशन 1-6 4-इंच वेफर्स को कोट कर सकता है, जबकि स्टेशन 7-12 कोट 6-इंच वेफर्स को कोट कर सकता है --पूरी तरह से अनुकूलन योग्य.
Q2: क्या मशीन उच्च-चिपचिपापन सामग्री (>1000 सीपी) का समर्थन करती है?
उत्तर: हाँ. हम प्रदानअनुकूलनमोटे फोटोरेसिस्ट या पॉलीमाइड के लिए धीमी-डिस्पेंस और हाई-टॉर्क स्पिन मोटर (1.5 N*m तक)।
Q3: एक फोटोरेसिस्ट से दूसरे फोटोरेसिस्ट पर स्विच करने में कितना समय लगता है?
ए: वैकल्पिक के साथअनुकूलन योग्य त्वरित-साफ कटोरा डिज़ाइन, परिवर्तन <10 मिनट प्रति स्टेशन। केंद्रीय रासायनिक लाइनों को स्वचालित रूप से फ्लश किया जा सकता है।
